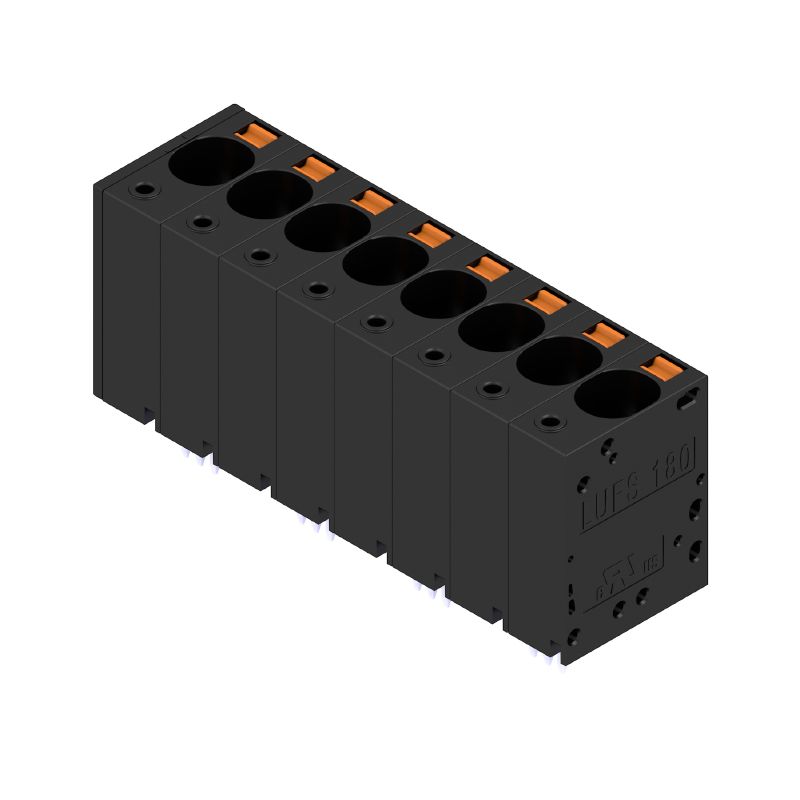

PCB端子LUFS 10.00/08/180V 5.0SN BK BX

PCB 接线端子, 10.00 mm, 回路数: 8, 180°, 焊脚长度 (l): 5 mm, 镀锡, 黑色, PUSH IN 带执行器, 压接范围，最大 : 16 mm², 盒装

商品编号 2492170000

特性

通用订货数据

版本	PCB 接线端子, 10.00 mm, 回路数: 8, 180°, 焊脚长度 (l): 5 mm, 镀锡, 黑色, PUSH IN 带执行器, 压接范围，最大 : 16 mm², 盒装
订货号	2492170000
类型	LUFS 10.00/08/180V 5.0SN BK BX
GTIN (EAN)	4050118559897
数量	10 PC
产品数据	IEC: 1000 V / 101 A / 0.5 - 25 mm² UL: 600 V / 57 A / AWG 18 - AWG 4
包装	盒装

尺寸和重量

深	24.7 mm
深度 (英寸)	0.972 inch
高度	36.3 mm
高度 (英寸)	1.429 inch
最低安装高度	31.3 mm
宽度	81.58 mm
宽度 (英寸)	3.212 inch
净重	64.888 g

环保产品合规

REACH SVHC	/
RoHS 合规状态	合规，无例外

系统规格

产品系列	OMNIMATE 电源 - LU 系列
导线连接方式	PUSH IN 带执行器
安装在印刷线路板上	THT 焊接联接
导线出线方向	180°
间距 P（单位：mm）	10 mm
间距 P（单位：inch）	0.394 "
回路数	8
插针排数	1
由客户装配	无
层数	1
焊脚长度 (l)	5 mm
焊针规格	d = 1.2 mm 八角形
焊接孔直径 (D)	1.6 mm
焊接孔直径公差 (D)	+ 0.1 mm
每回路的焊脚数目	2
直杆螺丝刀口尺寸	0.8 x 4.0
剥线长度	18 mm
L1（mm）	70 mm
L1（inch）	2.756 "
防触电保护（按照DIN VDE 0470）	IP 20 已插入/ IP 10 未插入
防触电保护（按照DIN VDE57106）	手指安全保护
防护等级	IP20

材料数据

绝缘材料	Wemid (PA)
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	I
相比漏电起痕指数（CTI）	≥ 600
阻燃等级符合 UL 94	V-0
插针材料	E-Cu
触点材料	铜合金
插针镀层	镀锡
焊接连接的焊层结构	4...10 µm Sn 亚光
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-40 °C
最高操作温度	120 °C

适用导线

压接范围，最小	0.5 mm²
压接范围，最大	16 mm²
导线最小压接面积 AWG	AWG 18
导线最大压接面积 AWG	AWG 4
单股导线的，最小值 H05(07) V-U	0.5 mm²
单股导线的，最大值 H05(07) V-U	16 mm²
多股硬导线，最小值 H07V-R	6 mm²
多股硬导线，最大值 H07V-R	25 mm²
软导线，最小压接面积 H05(07) V-K	0.5 mm²
软导线，最大压接面积 H05(07) V-K	25 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.5 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	16 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.5 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	16 mm²
塞规符合 EN 60999 a x b；ø	5.4 mm x 5.1 mm; 5.3 mm
可压接导线	导线连接截面积: 型号: 细绞线标称值: 2.5 mm² 管状端头: 剥线长度: 标称值: 20 mm 推荐的管状端头: 9019180000 剥线长度: 标称值: 18 mm 推荐的管状端头: 9004090000 导线连接截面积: 型号: 细绞线标称值: 4 mm² 管状端头: 剥线长度: 标称值: 20 mm 推荐的管状端头: 9019210000 剥线长度: 标称值: 18 mm 推荐的管状端头: 9004110000 导线连接截面积: 型号: 细绞线标称值: 6 mm² 管状端头: 剥线长度: 标称值: 20 mm 推荐的管状端头: 0565700000 剥线长度: 标称值: 18 mm 推荐的管状端头: 9004130000 导线连接截面积: 型号: 细绞线标称值: 10 mm² 管状端头: 剥线长度: 标称值: 21 mm 推荐的管状端头: 0565800000 剥线长度: 标称值: 18 mm 推荐的管状端头: 0379300000 导线连接截面积: 型号: 细绞线标称值: 16 mm² 管状端头: 剥线长度: 标称值: 21 mm 推荐的管状端头: 0566000000 剥线长度: 标称值: 18 mm 推荐的管状端头: 0375200000 导线连接截面积: 型号: 细绞线标称值: 1.5 mm² 管状端头: 剥线长度: 标称值: 20 mm 推荐的管状端头: 0565600000 剥线长度: 标称值: 18 mm 推荐的管状端头: 9004070000
参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	IEC 60947-7-4
额定电流，最小回路数 (Tu = 20°C)	101 A
额定电流，最大回路数 (Tu = 20°C)	85.8 A
额定电流，最小回路数 (Tu = 40°C)	101 A
额定电流，最大回路数 (Tu = 40°C)	76 A
额定电压值（过电压等级II/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级3）	1,000 V
额定冲击电压（过压等级 II/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级2）	8 kV
额定冲击电压（过压等级III/污染等级3）	8 kV

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)	600 V
额定电压 (使用组 C / CSA)	600 V
额定电压 (使用组 D / CSA)	600 V
额定电流 (使用组 B / CSA)	57 A
额定电流 (使用组 C / CSA)	57 A
额定电流 (使用组 D / CSA)	5 A
导线最小压接面积，AWG,	AWG 18
导线最大压接面积，AWG	AWG 4

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	600 V
额定电压 (使用组 C / UL 1059)	600 V
额定电压 (使用组 D / UL 1059)	600 V
额定电压 (使用组 F / UL 1059)	1,000 V
额定电流 (使用组 B / UL 1059)	57 A
额定电流 (使用组 C / UL 1059)	57 A
额定电流 (使用组 D / UL 1059)	5 A
额定电流 (使用组 F / UL 1059)	57 A
导线最小压接面积，AWG	AWG 18
导线最大压接面积，AWG	AWG 4
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	263 mm
VPE 宽度	101 mm
VPE 高度	44 mm

类型测试

测试标识的耐久性	标准: IEC 60947-1 章节 8.2.4.5.1 / 06.07, IEC 60947-1 章节 8.2.4.5.1 / 03.11 测试: 原产地标志, 类型鉴别, 插口距, 耐久性评价: 可用
测试可夹紧截面积	标准: IEC 60947-1 章节 8.2.4.5.1 / 06.07, IEC 60947-1 章节 8.2.4.5.1 / 03.11 导线类型: 导体类型和导线截面积: 实心 0.5 mm² 导体类型和导线截面积: 扭绞 0.5 mm² 导体类型和导线截面积: 实心 16 mm² 导体类型和导线截面积: 扭绞 16 mm² 导体类型和导线截面积: H07V-U16 导体类型和导线截面积: H07V-U6 导体类型和导线截面积: H07V-K16 评价: 可用
导体损坏和意外松动测试	标准: IEC 60947-1 章节 8.2.4.5.1 / 06.07 要求: 0.3 kg 导线类型: 导体类型和导线截面积: AWG 20/1 导体类型和导线截面积: AWG 20/19 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 评价: 传递要求: ≥100 N 导线类型: 导体类型和导线截面积: H07V-U16 导体类型和导线截面积: H07V-K16 评价: 传递
拉出测试	标准: IEC 60947-1 章节 8.2.4.5.1 / 06.07 要求: 0.3 kg 导线类型: 导体类型和导线截面积: AWG 20/1 导体类型和导线截面积: AWG 20/19 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 评价: 传递要求: ≥100 N 导线类型: 导体类型和导线截面积: H07V-U16 导体类型和导线截面积: H07V-K16 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 该测试点只能用作电势传感器测试点。
• 单针 PCB 接线端子可用于高达 1500 V（直流）和 1000 V（交流）的电压。在应用中，应遵守相关的设备标准，以及适当的电气间隙和爬电距离要求
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

下载

认证/证书/一致性声明	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90581)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2492170000)
产品更改通知	[236822](https://mdcop.weidmueller.com/mediadelivery/asset/900_236822) [236823](https://mdcop.weidmueller.com/mediadelivery/asset/900_236823)
用户文档	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78412) [Assembly_instruction_Montageanleitung_LLFS_LUFS_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268134)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
