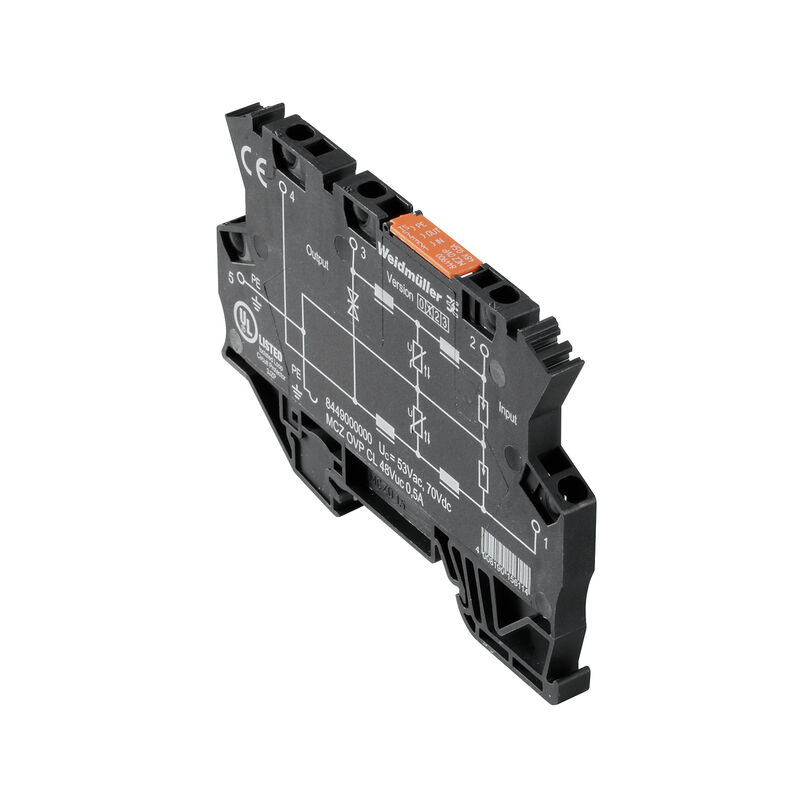

MCZ OVP CL 48VUC 0,5A
MCZ OVP CL 48VUC 0,5A
Symbol elektřiny

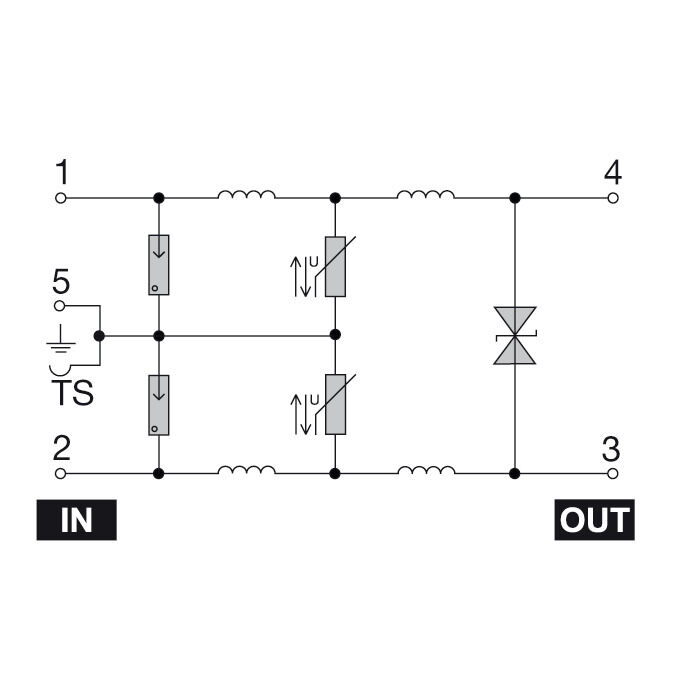

Circuit diagram

MCZ OVP CL 48VUC 0,5A

계측제어 용 서지 보호기, 측정 및 제어용 서지 보호

ID výrobku 8449000000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Příbuzné výrobky 4
Tanúsítványok 일반 주문 데이터 Dimensions et poids Hőmérsékletek Termékek környezetvédelmi megfelelősége 정격 데이터 UL Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Data připojení Elektromos adatok Общие параметры 분류

Tanúsítványok

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UL)
E311081

일반 주문 데이터

Verze
계측제어 용 서지 보호기, 측정 및 제어용 서지 보호
Číslo objednávky
8449000000
Typ
MCZ OVP CL 48VUC 0,5A
GTIN (EAN)
4008190156114
Qty.
10 items

Dimensions et poids

Hloubka
63,5 mm
깊이 (인치)
2,5 inch
Výška
91 mm
높이 (인치)
3,583 inch
Šířka
6 mm
Width (inches)
0,236 inch
Масса нетто
25,4 g

Hőmérsékletek

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-40 ...60

Termékek környezetvédelmi megfelelősége

Stav souladu se směrnicí RoHS
Megfelel, kivétellel
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c9db83e7-2b25-44e1-8d26-da64d426373f

정격 데이터 UL

Č. osvědčení (UL)
E311081

Obecné údaje

Barevný
černá
Design
Svorka
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Segment
Měření a regulace
Stupeň krytí
IP20
Verze
Ochrana proti rázovému napětí k měření a kontrole
Výška s TS 35
63,5 mm

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí
III
Závažnost znečištění
2

Jmenovité údaje IEC / EN

Doba odezvy / doba havarijního stavu
≤ 100 ps
Indukční odpor L a L1
75 µH
Jmenovité napětí (AC)
48 V
Jmenovité napětí (DC)
48 V
Jmenovité napětí (DC), max.
70 V
Jmenovitý proud IN
0,5 A
Kategorie požadavků podle normy IEC 61643-21
D1
Max. trvalé napětí, Uc (AC)
53 V
Objemový odpor
2,50 Ω
Ochranná hladina na straně výstupu vodič-PE 1kV/µs, typicky
80 V
Ochranné pojistky
0,5 A
Odpor zátěže (pro omezující frekvenci)
240 Ω
Omezující frekvence (-3 dB) při odporu zátěže
500 kHz 240 Ω
Provozní napětí
75 V
Provozní proud, Imax.
0,5 A
Standardy
HART-compatible
Stupeň ochrany na výstupní straně vodič-PE 8/20 µs, typicky
150 V
Stupeň ochrany na výstupní straně vodič-vodič 1 kV/µs, typicky
82 V
Stupeň ochrany na výstupní straně vodič-vodič8/20 µs, typicky
150 V
Testovací zkušební proud Iimp (10/350 µs)
2,5 kA
Typ napětí
AC/DC
Vybíjecí proud, Iimp (10/350 µs)
2,5 kA
Vybíjecí proud, max. (8/20 µs)
5 kA

Data připojení

Divize
1,5 mm²
Délka odizolování
8 mm
Metoda připojení vodiče
Rugós csatlakozás
Typ připojení
텐션 클램프 결선
Délka odizolování, jmenovité připojení
8 mm
Clamping range, rated connection
1,5 mm²
Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
1,5 mm²
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 16
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
1,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
1,5 mm²
Velikost nože
0,6 x 3,5 mm

Elektromos adatok

Typ napětí
AC/DC

Общие параметры

Protection degree
IP20
Barevný
černá

분류

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01
