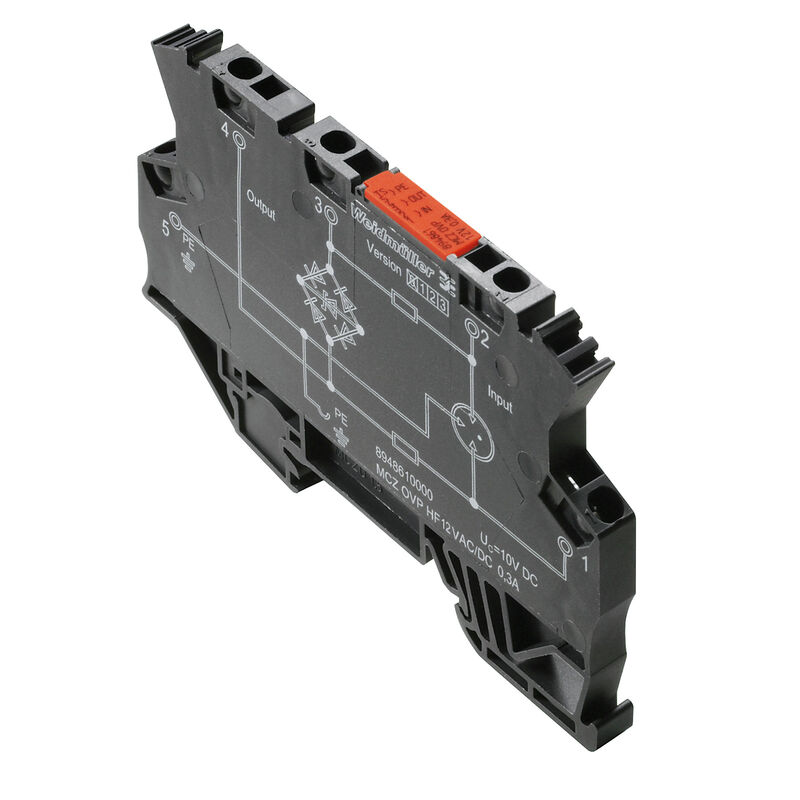

MCZ OVP HF 12V 0,3A
MCZ OVP HF 12V 0,3A
Schaltsymbol

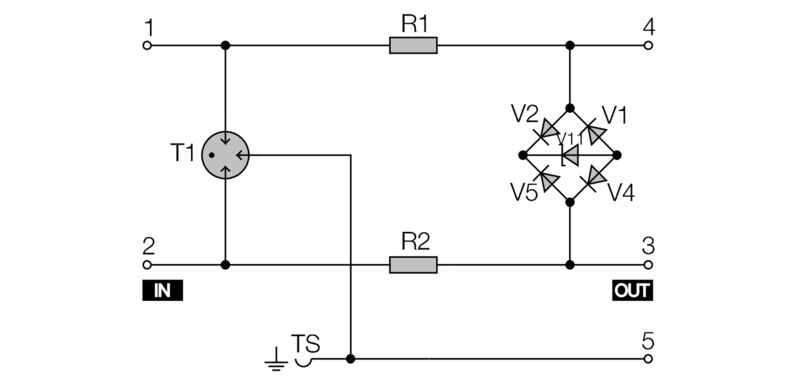

Circuit diagram

MCZ OVP HF 12V 0,3A

Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR

Art.-Nr. 8948610000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Verwandte Artikel 3
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Isolationskoordination gemäß EN 50178 Bemessungsdaten IEC / EN Anschlussdaten Elektrische Daten Allgemeine Daten Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR
Best.-Nr.
8948610000
Art
MCZ OVP HF 12V 0,3A
GTIN (EAN)
4032248738861
VPE
10  Stück

Abmessungen und Gewichte

Tiefe
63,5  mm
Tiefe (inch)
2,5  inch
Höhe
91  mm
Höhe (inch)
3,583  inch
Breite
6  mm
Breite (inch)
0,236  inch
Nettogewicht
23,672  g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Betriebstemperatur
-40 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c9db83e7-2b25-44e1-8d26-da64d426373f

Allgemeine Daten

Ausführung
Überspannungsschutz, MSR
Bauform
Klemme
Brennbarkeitsklasse nach UL 94
V-0
Farbe
schwarz
Höhe mit TS 35
63,5  mm
Schutzart
IP20
Segment
Messen - Steuern - Regeln
Tragschiene
TS 35

Isolationskoordination gemäß EN 50178

Verschmutzungsgrad
2
Überspannungskategorie
III

Bemessungsdaten IEC / EN

Ableitstrom, max. (8/20 µs)
5  kA
Absicherung
0,5 A
Anforderungsklasse nach IEC 61643-21
D1
C3
C2
C1
Ansprechzeit / Rückfallzeit
≤ 100 ps
Betriebsspannung
13  A
Betriebsstrom, Imax
0,3  A
Durchgangswiderstand
2,50 Ω
Grenzfrequenz (-3 dB) bei Lastwiderstand
100 MHz (gemessen im 100-Ω-System)
Höchste Dauerspannung, Uc (AC)
13 V
Nennspannung (AC)
13  V
Nennspannung (DC)
12 V
Nennspannung (DC) max
18,5  V
Nennstrom IN
0,5  A
Schutzpegel ausgangsseitig Ader-Ader 1 kV/µs, typisch
25  V
Schutzpegel ausgangsseitig Ader-Ader 8/20 µs, typisch
25 V
Schutzpegel ausgangsseitig Ader-PE 1 kV/µs, typisch
25  V
Schutzpegel ausgangsseitig Ader-PE 8/20 µs, typisch
40 V
Spannungsart
AC/DC

Anschlussdaten

Abisolierlänge
8  mm
Querschnitt
1,5  mm²
Leiteranschlusstechnik
Federanschluss
Anschlussart
Zugfederanschluss
Abisolierlänge Bemessungsanschluss
8  mm
Klemmbereich, Bemessungsanschluss
1,5  mm²
Klemmbereich, min.
0,5  mm²
Klemmbereich, max.
1,5  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, eindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5  mm²
Klingenmaß
0,6 x 3,5 mm

Elektrische Daten

Spannungsart
AC/DC

Allgemeine Daten

Schutzart
IP20
Farbe
schwarz

Klassifikationen

ETIM 6.0
EC000943
ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 9.0
27-13-08-07
ECLASS 9.1
27-13-08-07
ECLASS 10.0
27-13-08-07
ECLASS 11.0
27-13-08-07
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform
