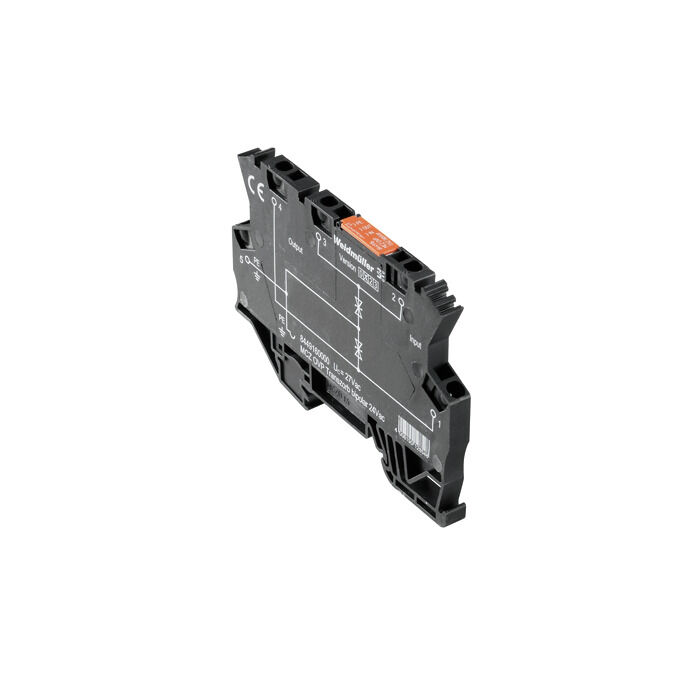

MCZ OVP TAZ DIODE 24VUC
MCZ OVP TAZ DIODE 24VUC
Symbole électrique

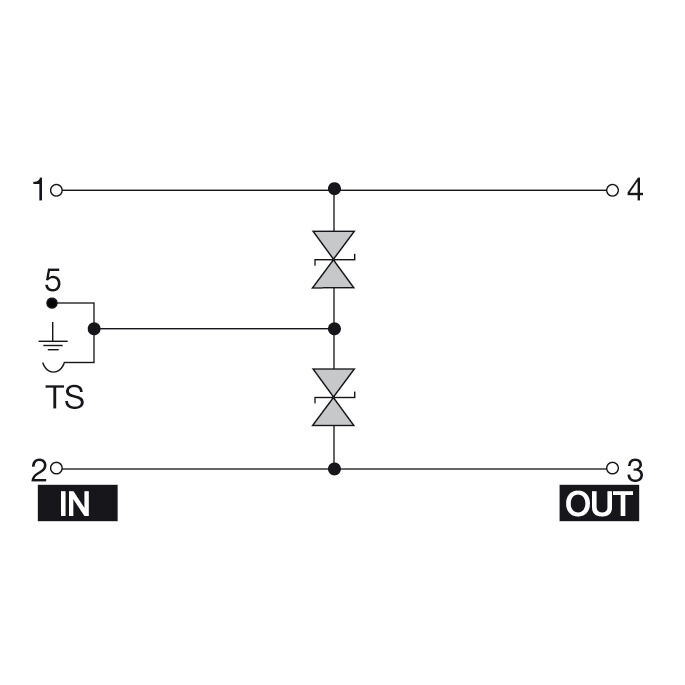

Circuit diagram

MCZ OVP TAZ DIODE 24VUC

Protection surtension mesure-commande-régulation, Protection surtension, MCR

Référence produit 8449160000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Autres produits de la même gamme 10
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit General data Coordenadas del aislamiento según EN 50178 정격 데이터 IEC / EN Csatlakozási adatok Caractéristiques électriques Généralités Classifications

Agréments

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Verze
Protection surtension mesure-commande-régulation, Protection surtension, MCR
Číslo objednávky
8449160000
Typ
MCZ OVP TAZ DIODE 24VUC
GTIN (EAN)
4008190128548
Qté.
10 Pièce

Dimensions et poids

Hloubka
63,5 mm
Profondeur (pouces)
2,5 inch
Výška
91 mm
Hauteur (pouces)
3,583 inch
Šířka
6 mm
Largeur (pouces)
0,236 inch
Poids net
24,5 g

Températures

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-40 ...60

Conformité environnementale du produit

Stav souladu se směrnicí RoHS
Conforme avec exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c9db83e7-2b25-44e1-8d26-da64d426373f

General data

Barrette de liaison équipée
TS 35
Classe d'inflammabilité selon UL 94
V-0
Couleur
검정
Degré de protection
IP20
Forme
Insert
Hauteur avec TS 35
63,5 mm
Segment
Mesure - Contrôle - Régulation
Version
Protection surtension, MCR

Coordenadas del aislamiento según EN 50178

Catégorie de surtension
III
Degré de pollution
2

정격 데이터 IEC / EN

Courant nominal IN
13 A
Doba odezvy / doba havarijního stavu
≤ 100 ps
Max. trvalé napětí, Uc (AC)
27 V
Niveau de protection côté sortie Fil-fil 1 kV/µs, typique
55 V
Niveau de protection côté sortie Fil-PE 1kV/ μs, typique
110 V
Objemový odpor
0,20 Ω
Ochranné pojistky
10 A
Provozní napětí
26 A
Provozní proud, Imax.
13 A
Stupeň ochrany na výstupní straně vodič-PE 8/20 µs, typicky
130 V
Stupeň ochrany na výstupní straně vodič-vodič8/20 µs, typicky
65 V
Tension nominale (AC)
24 V
Tension nominale (DC)
27 V
Tension nominale (DC) max
26 V
Typ napětí
AC/DC
Vybíjecí proud, max. (8/20 µs)
0,5 kA

Csatlakozási adatok

Complément
1,5 mm²
Longueur de dénudage
8 mm
Technique de raccordement de conducteurs
Raccordement à ressort
Type de raccordement
Raccordement à ressort
Délka odizolování, jmenovité připojení
8 mm
Sections de raccordement, raccordement nominal
1,5 mm²
Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 16
Section de raccordement du conducteur, min.
0,5 mm²
Section de raccordement du conducteur, max.
1,5 mm²
Section de raccordement du conducteur, rigide, min. (AWG)
AWG 26
Section de raccordement du conducteur, rigide, max. (AWG)
AWG 16
Section de raccordement du conducteur, souple, min.
0,5 mm²
Section de raccordement du conducteur, souple, max.
1,5 mm²
Section de raccordement du conducteur, souple, min. (AWG)
AWG 26
Section de raccordement du conducteur, souple, max. (AWG)
AWG 16
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
1,5 mm²
Dimension de la lame
0,6 x 3,5 mm

Caractéristiques électriques

Type de tension
AC/DC

Généralités

Degré de protection
IP20
Couleur
noir

Classifications

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01
