特性

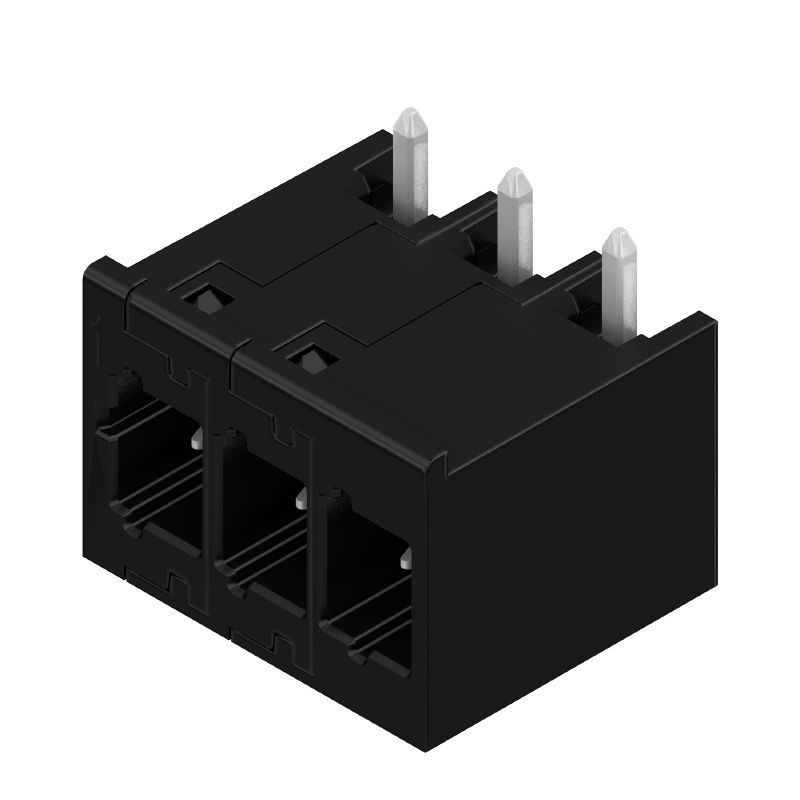

| 版本 | PCB 接插件, 插座, THT/THR 焊接联接, 间距 P（单位：mm）: 5.00 mm, 回路数: 3, 270°, Tube |
| 订货号 | 8000072503 |
| 类型 | MHS 5/03 W T3 B T |
| GTIN (EAN) | 4064675330806 |
| 数量 | 33 PC |
| 产品数据 |
IEC: 400 V / 26.8 A UL: 300 V / 18.5 A |
| 包装 | Tube |
| 深 | 14 mm |
| 深度 (英寸) | 0.551 inch |
| 高度 | 14.1 mm |
| 高度 (英寸) | 0.555 inch |
| 最低安装高度 | 10.9 mm |
| 宽度 | 16.38 mm |
| 宽度 (英寸) | 0.645 inch |
| 净重 | 2.545 g |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 产品系列 | OMNIMATE 4.0 |
| 联接类型 | 板联接 |
| 安装在印刷线路板上 | THT/THR 焊接联接 |
| 间距 P（单位：mm） | 5 mm |
| 间距 P（单位：inch） | 0.197 " |
| 出线方向 | 270° |
| 回路数 | 3 |
| 每回路的焊脚数目 | 1 |
| 焊脚长度 (l) | 3.2 mm |
| 焊针规格 | 1.0 x 1.0 mm |
| 焊接孔直径 (D) | 1.4 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| 焊盘外直径 | 2.3 mm |
| 基板开孔直径 | 2.1 mm |
| L1（mm） | 10 mm |
| L1（inch） | 0.394 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 防触电保护（按照DIN VDE57106） | 印刷线路板上方具备防触电性能 |
| 防触电保护（按照DIN VDE 0470） | IP 20 |
| 防护等级 | IP20 |
| 通道电阻 | ≤5 mΩ |
| 插拔次数 | ≥ 25 |
| 插拔力 / 回路，最大 | 8.5 N |
| 拉力 / 回路，最大 | 8.5 N |
| 绝缘材料 | PA 9T |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| Moisture Level (MSL) | 1 |
| 阻燃等级符合 UL 94 | V-0 |
| 插针材料 | CuMg |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 镀锡类型 | 亚光 |
| 最低存放温度. | -25 °C |
| 最高存放温度 | 55 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 100 °C |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 26.8 A |
| 额定电流，最大回路数 (Tu = 20°C) | 19.7 A |
| 额定电流，最小回路数 (Tu = 40°C) | 23.1 A |
| 额定电流，最大回路数 (Tu = 40°C) | 16.9 A |
| 额定电压值（过电压等级II/污染等级2） | 400 V |
| 额定电压值（过电压等级III/污染等级2） | 320 V |
| 额定电压值（过电压等级III/污染等级3） | 250 V |
| 额定冲击电压（过压等级 II/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级3） | 4 kV |
| 最小爬电距离 | 5.4 mm |
| 最小电气间隙 | 4 mm |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电压 (使用组 F / UL 1059) | 420 V |
| 额定电流 (使用组 B / UL 1059) | 18.5 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 最小爬电距离 | 5.6 mm |
| 最小电气间隙 | 4 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 额定电流大小与额定截面积和产品的位数有关系 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 焊孔直径 D = 1.4+0.1mm • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
| 认证/证书/一致性声明 |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213490) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000072503) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
