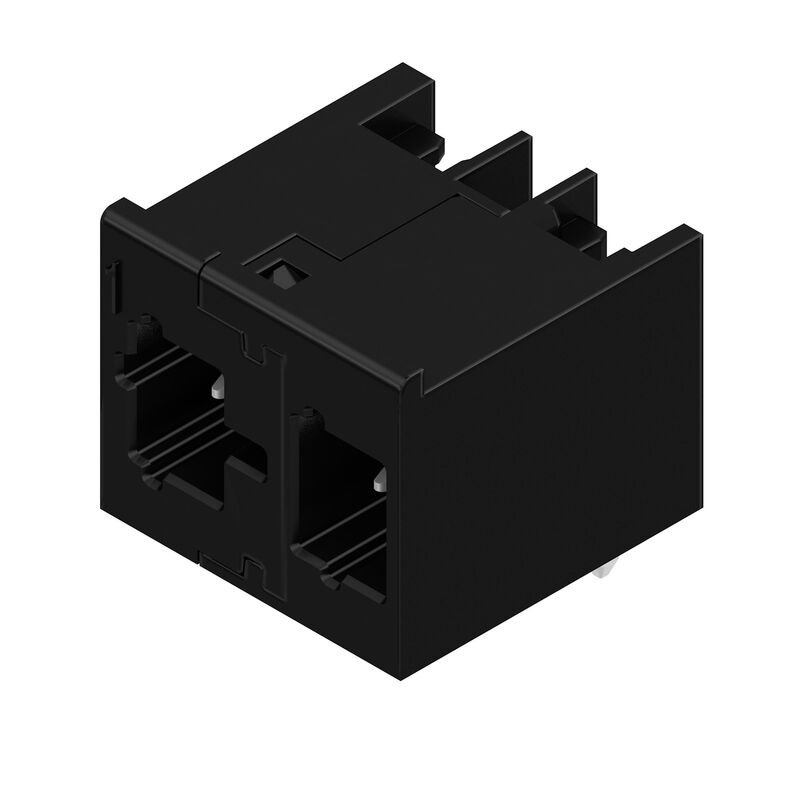

Product image
MHS 7S/02 H T3 B T

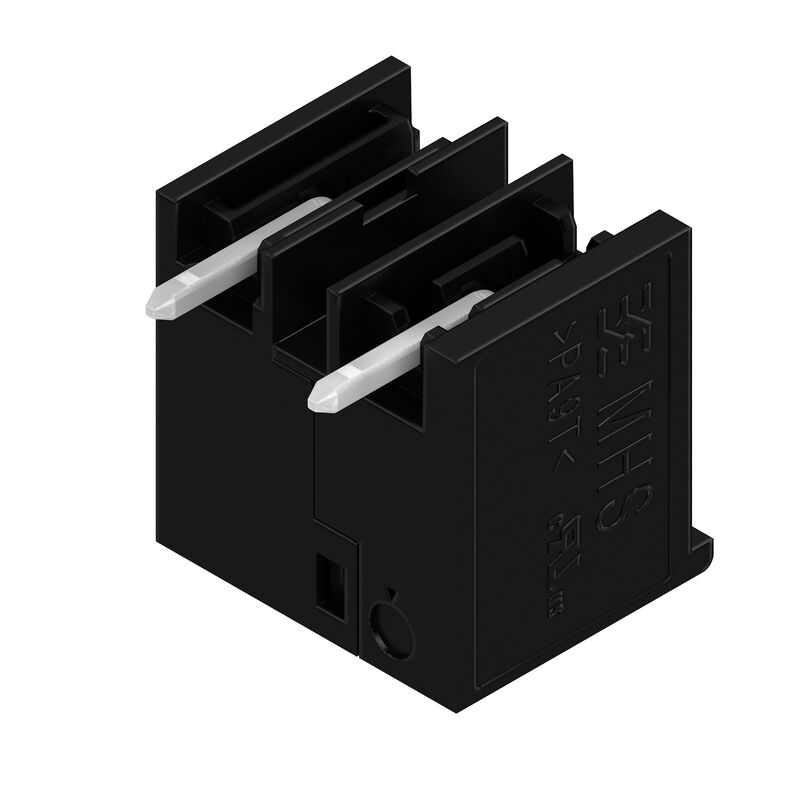

Product image
MHS 7S/02 H T3 B T
Dimensional drawing
MHS 7S/02 H T3 B T
MHS 7S/02 H T3 B T

MHS 7S/02 H T3 B T

NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 7.50 mm, Pólusszám: 2, 90°, Tube

Cikkszám 8000078306
Adatlap letöltése Engineering Support Product Downloads
A következő ellendarabja 2 Kapcsolódó termékek 7
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint UL 1059 névleges adatok Fontos megjegyzés Besorolások

Tanúsítványok

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 7.50 mm, Pólusszám: 2, 90°, Tube
Order No.
8000078306
Type
MHS 7S/02 H T3 B T
GTIN (EAN)
4064675617778
Qty.
39 Darab
Termékadatok
IEC: 1000 V / 30.4 A
UL: 300 V / 18.5 A
Csomagolás
Tube

Méretek és tömegek

Depth
14 mm
Mélység (coll)
0,551 inch
Height
15,1 mm
Magasság (coll)
0,594 inch
Legalacsonyabb változat magassága
11,9 mm
Width
13,9 mm
Szélesség (coll)
0,547 inch
Net weight
2,096 g

Hőmérsékletek

Ambient temperature
-50 °C…125 °C

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Skupina produktů
OMNIMATE 4.0
Typ připojení
Áramköri lap csatlakozás
Montaje sobre placas c.i.
THT/THR-forrasztott csatlakozással
Raszter mm-ben (P)
7,5 mm
Raszter inch-ben (P)
0,295 "
Kimenő könyök
90°
Pólusszám
2
Počet pájených kolíků na pól
1
Forrasztótüske hossza (l)
3,2 mm
Rozměry pájecích pinů
1,0 x 1,0 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Outside diameter of solder pad
2,3 mm
Sablon nyílás átmérő
2,1 mm
L1, mm
7,5 mm
L1, inch
0,295 "
Sorok száma
1
Érintkezősorok száma
1
Védelmi osztály
IP20
Dugaszolási ciklusok
≥ 25
Dugaszolási erő/pólus, max.
9 N
Húzóerő / pólus, max.
8 N

Anyagjellemzők

Insulating material
PA 9T
Colori
fekete
Colour chart (similar)
RAL 9011
Insulating material group
I
CTI (Comparative Tracking Index)
≥ 600
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Contact base material
CuMg
Matériau des contacts
Cu-ötvözet
Érintkező felület
ónozott
Typ av förtenning
matt
Tárolási hőmérséklet, min.
-25 °C
Tárolási hőmérséklet, max.
55 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
125 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
30,4 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
26,9 A
Rated current, min. number of poles (Tu=40°C)
27 A
Rated current, max. number of poles (Tu=40°C)
23,9 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
500 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
400 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV

UL 1059 névleges adatok

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
600 V
Névleges feszültség (F felhasználási csoport / UL 1059)
760 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Névleges áram (F felhasználási csoport / UL 1059)
18,5 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
