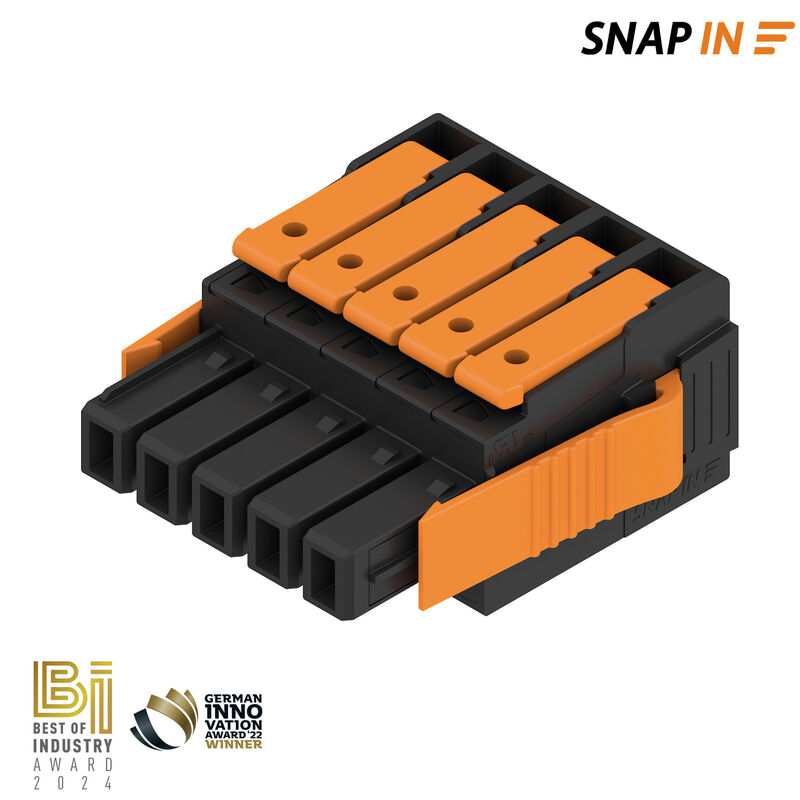

MPS 6/05 S LF TN B B
产品图片

MPS 6/05 S LF TN B B

, 插头, 间距 P（单位：mm）: 6.35 mm, 回路数: 5, 180°, 盒装

商品编号 8000168329
下载技术数据页
相关商品 4
通用订货数据 尺寸和重量 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 UL 1059 标准 重要注意事项 分类

通用订货数据

版本
, 插头, 间距 P（单位：mm）: 6.35 mm, 回路数: 5, 180°, 盒装
订货号
8000168329
类型
MPS 6/05 S LF TN B B
GTIN (EAN)
4099987795791
数量
48 PC
产品数据
IEC: 1000 V / 40.3 A / 0.75 - 6 mm²
UL: 600 V / 30 A / AWG 20 - AWG 10
包装
盒装

尺寸和重量

深
43 mm
深度 (英寸)
1.693 inch
高度
20.5 mm
高度 (英寸)
0.807 inch
宽度
39.2 mm
宽度 (英寸)
1.543 inch
净重
27.121 g

材料数据

绝缘材料
PBT GF
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
I
相比漏电起痕指数（CTI）
≥ 600
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
最低存放温度.
-25 °C
最高存放温度
55 °C
最低操作温度
-50 °C
最高操作温度
125 °C

适用导线

压接范围，最小
0.5 mm²
压接范围，最大
4 mm²
单股导线的，最小值 H05(07) V-U
0.75 mm²
单股导线的，最大值 H05(07) V-U
4 mm²
软导线，最小压接面积 H05(07) V-K
0.75 mm²
软导线，最大压接面积 H05(07) V-K
6 mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
0.5 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
4 mm²
带导线管状端头，DIN 46228 部分 1，最小
0.75 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
4 mm²

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
40.3 A
额定电流，最大回路数 (Tu = 20°C)
40.4 A
额定电流，最小回路数 (Tu = 40°C)
36.3 A
额定电流，最大回路数 (Tu = 40°C)
36.3 A
额定电压值（过电压等级II/污染等级2）
1,000 V
额定电压值（过电压等级III/污染等级2）
1,000 V
额定电压值（过电压等级III/污染等级3）
800 V
额定冲击电压（过压等级 II/污染等级2）
8 V
额定冲击电压（过压等级III/污染等级2）
8 kV
额定冲击电压（过压等级III/污染等级3）
8 kV

额定数据符合 UL 1059 标准

额定电压 (使用组 B / UL 1059)
600 V
额定电压 (使用组 C / UL 1059)
600 V
额定电压 (使用组 D / UL 1059)
600 V
额定电压 (使用组 F / UL 1059)
1,000 V
额定电流 (使用组 B / UL 1059)
30 A
额定电流 (使用组 C / UL 1059)
30 A
额定电流 (使用组 D / UL 1059)
5 A
导线最小压接面积，AWG
AWG 20
导线最大压接面积，AWG
AWG 10

重要注意事项

备注

• 额定电流大小与额定截面积和产品的位数有关系
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
