特性

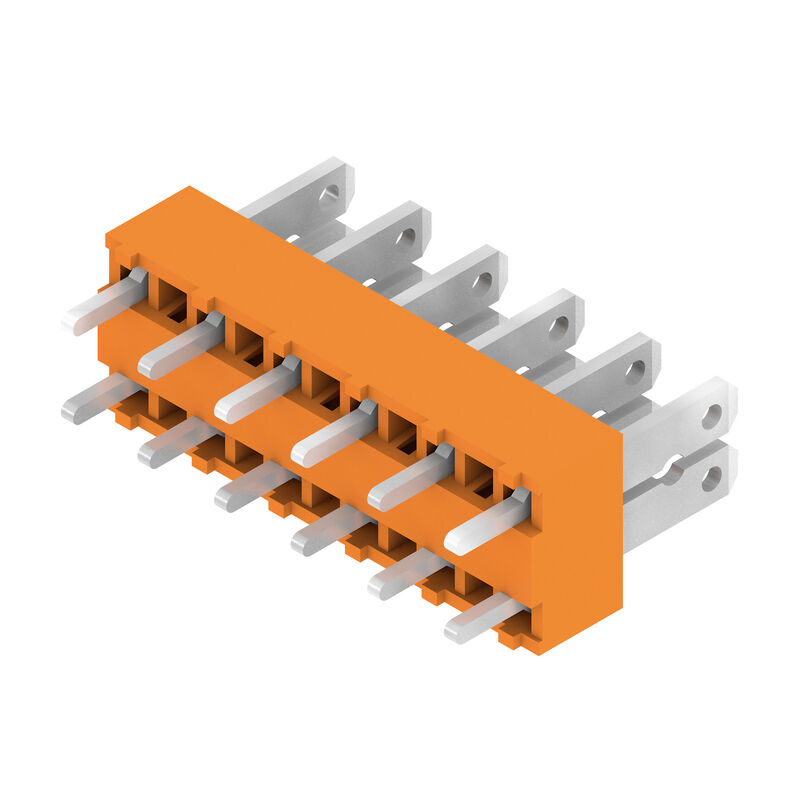

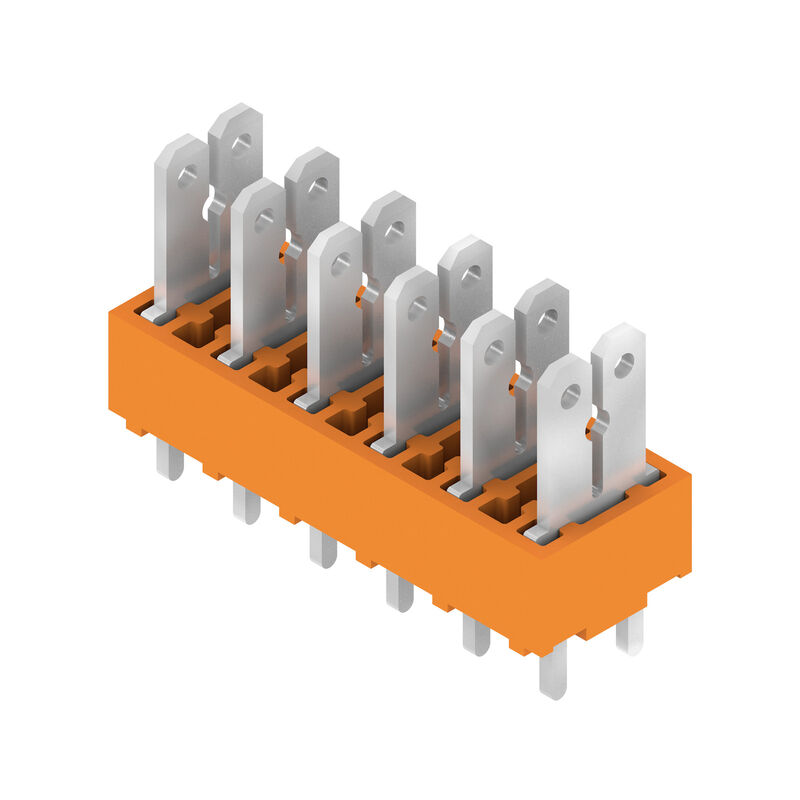

| 版本 | PCB 接线端子, 5.00 mm, 回路数: 6, 180°, 焊脚长度 (l): 3.5 mm, 镀锡, 橙色, 插套联接, 盒装 |
| 订货号 | 9500450000 |
| 类型 | PCF 5.00/06/180 3.5SN OR BX |
| GTIN (EAN) | 4008190549305 |
| 数量 | 100 PC |
| 产品数据 |
IEC: 630 V / 24 A UL: 150 V / 15 A |
| 包装 | 盒装 |
| 深 | 9.8 mm |
| 深度 (英寸) | 0.386 inch |
| 高度 | 18.4 mm |
| 高度 (英寸) | 0.724 inch |
| 最低安装高度 | 14.9 mm |
| 宽度 | 29.8 mm |
| 宽度 (英寸) | 1.173 inch |
| 净重 | 4.34 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | PCF |
| 导线连接方式 | 插套联接 |
| 安装在印刷线路板上 | THT 焊接联接 |
| 导线出线方向 | 180° |
| 间距 P（单位：mm） | 5 mm |
| 间距 P（单位：inch） | 0.197 " |
| 回路数 | 6 |
| 插针排数 | 1 |
| 由客户装配 | 无 |
| 层数 | 1 |
| 焊脚长度 (l) | 3.5 mm |
| 焊针规格 |
0.8 x 1.0mm
0.75 x 0.9 mm |
| 焊接孔直径 (D) | 1.3 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| 每回路的焊脚数目 | 2 |
| L1（mm） | 25 mm |
| L1（inch） | 0.984 " |
| 防触电保护（按照DIN VDE 0470） | IP 00 |
| 防护等级 | IP20 |
| 通道电阻 | 1.20 mΩ |
| 绝缘材料 | PA |
| 颜色编码 | 橙色 |
| 比色表 (相似) | RAL 2000 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| 阻燃等级符合 UL 94 | V-2 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 焊接连接的焊层结构 | 1.5...3 µm Ni / 5...7 µm Sn |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 100 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 100 °C |
| 参考文本 |
根据产品和额定电压选择管状端头的长度。
塑料套环的外径不应大于节距 (P) |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 24 A |
| 额定电流，最大回路数 (Tu = 20°C) | 21 A |
| 额定电流，最小回路数 (Tu = 40°C) | 24 A |
| 额定电流，最大回路数 (Tu = 40°C) | 18 A |
| 额定电压值（过电压等级II/污染等级2） | 630 V |
| 额定电压值（过电压等级III/污染等级2） | 320 V |
| 额定电压值（过电压等级III/污染等级3） | 250 V |
| 额定冲击电压（过压等级 II/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级3） | 4 kV |
| 瞬时耐电流 | 3 x 1s ， 192 A |
| 机构 | CSA |
| CSA 认证号 | 12400-282 |
| 额定电压 (使用组 B / CSA) | 150 V |
| 额定电压 (使用组 D / CSA) | 300 V |
| 额定电流 (使用组 B / CSA) | 15 A |
| 额定电流 (使用组 D / CSA) | 10 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 机构 | UR |
| UR 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 150 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电流 (使用组 B / UL 1059) | 15 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 包装 | 盒装 |
| VPE 长度 | 145 mm |
| VPE 宽度 | 113 mm |
| VPE 高度 | 65 mm |
| 测试标识的耐久性 |
|
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
