N. articolo 2716650000
Download foglio dati Download dei prodotti
Componenti singoli 2 Prodotti correlati 4
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Misurazione ingresso corrente Comunicazione Ingressi/Uscite Dati tecnici Coordinazione di isolamento Nota importante Classificazioni Omologazioni

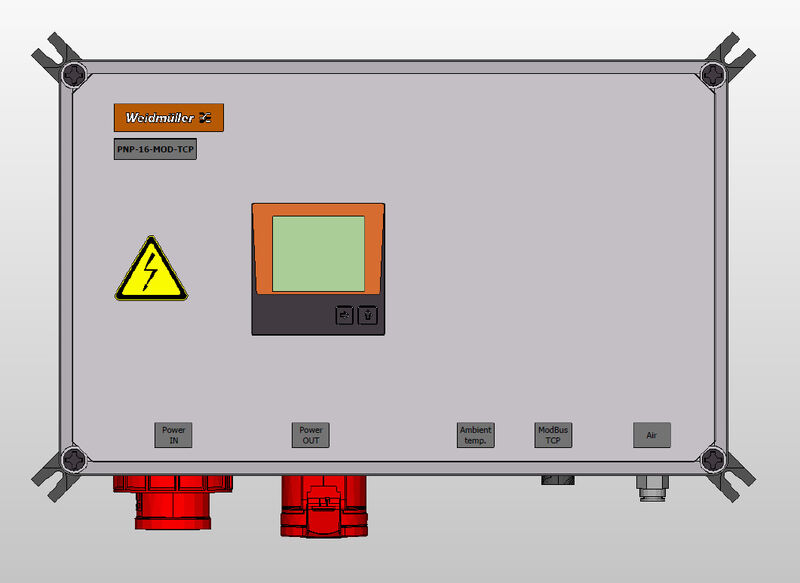

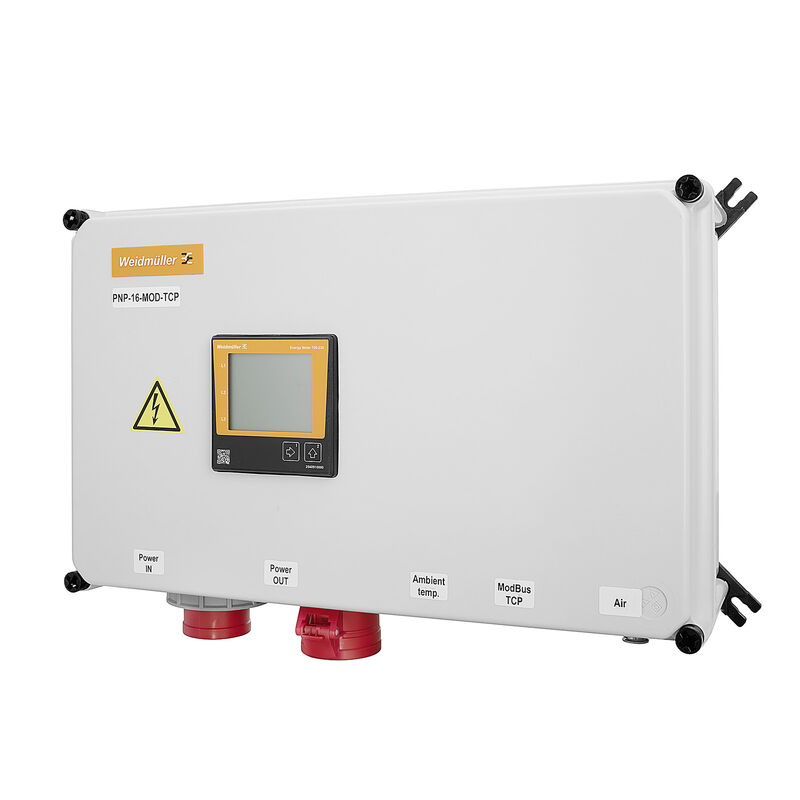

Dati generali per l’ordinazione

N. d’ordine
2716650000
Tipo
PNP-16-MOD-TCP
GTIN (EAN)
4064675002536
CPZ
1  Pezzo
Stato consegna
In futuro questo articolo non sarà più disponibile.
Disponibile fino a
08.04.2025

Dimensioni e pesi

Profondità
225  mm
Profondità (pollici)
8,858  inch
Posizione verticale
340  mm
Altezza (pollici)
13,386  inch
Larghezza
530  mm
Larghezza (pollici)
20,866  inch
Peso netto
999  g

Temperature

Temperatura di magazzinaggio
-10 °C...60 °C
Umidità con temperatura di magazzinaggio
35...85 % umidità relativa senza condensa
Temperatura ambiente
0 °C…45 °C
Umidità
Umidità relativa da 35 a 85 % (a temperatura ambiente)

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6aI, 6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
Lead monoxide 1317-36-8
SCIP
b8594349-3937-4fc3-b3f9-0b9575c3ba7d

Misurazione ingresso corrente

Corrente nominale
16 A

Comunicazione

Interfaccia
Base-TX Ethernet 10/100 (connettore femmina RJ-45)
Web server/e-mail
Protocollo
TCP/IP
DHCP Client (BootP)
Modbus/TCP (Port 502)
ICMP (Ping)
NTP
Modbus RTU over Ethernet (Port 8000)
FTP
SNMP

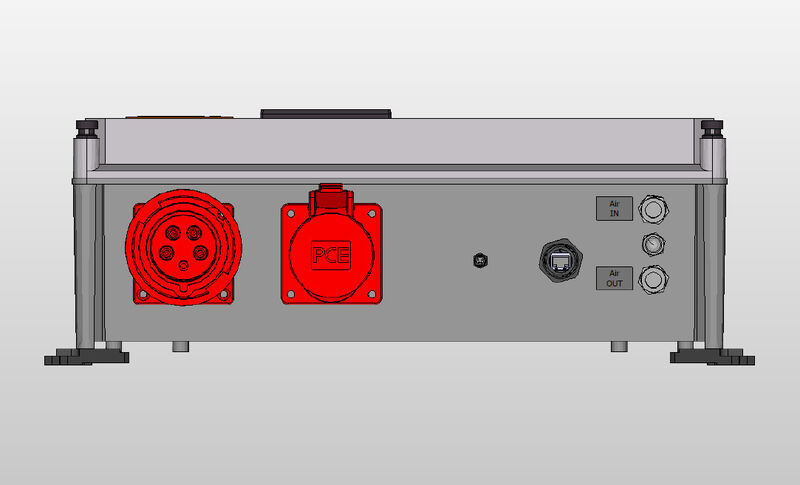

Ingressi/Uscite

Collegamento dell'aria compressa disponibile
Sì
Tipo di collegamento dell'aria compressa
Giunto rapido per tubi flessibili con 10 mm
Uscita digitale configurabile
Sì
Ingresso temperatura
Sì

Dati tecnici

Campo d'applicazione
Misura della potenza e del flusso
Corrente nominale
16 A
Flusso d'aria, max.
2.000  l/min
Flusso d'aria, min.
20  l/min
Grado di lordura
4
Grado di protezione
IP54
Pressione aria (funzionamento)
≥ 795 hPa (altezza ≤ 2000 m) come da norma DIN EN 61131-2
Pressione nominale aria in ingresso
8  bar
Tipo di montaggio
Montaggio a muro; lato collegamento orizzontale
Utilizzo
Plug & Play
Norme
IEC 61439-2
Campo di misura, tensione L-L, AC
480 V
Classe di sovratensione
II
Alimentazione di tensione
Tramite il circuito di misura d'ingresso

Coordinazione di isolamento

Classe di sovratensione
II
Grado di lordura
4

Nota importante

Informazioni sul prodotto
Misurazione del flusso
I prodotti PNP-16-MOD-TCP e PNP-32-MOD-TCP sono forniti con sensore di flusso integrato.
L'aria in ingresso è guidata attraverso il dispositivo di misurazione alla macchina o all'impianto.

Misura della temperatura
La temperatura ambiente è registrata con un sensore di temperatura esterno.
La linea segnale del sensore è collegata al dispositivo di misurazione tramite collegamento SAI.

Misurazione del consumo di energia
I prodotti PNP-16-MOD-TCP, PNP-32-MOD-TCP e PNP-63-MOD-TCP sono forniti con convertitori di corrente integrati.
Il cavo di potenza è guidato tramite collegamenti CEE attraverso il dispositivo di misurazione alla macchina o all'impianto.

Comunicazione
I valori di misura sono trasferiti dal dispositivo di misurazione alla rete tramite linee dati.
I valori di misura possono essere visualizzati in tempo reale su un PC collegato.


Classificazioni

ETIM 6.0
EC002301
ETIM 7.0
EC002301
ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 9.0
27-14-23-30
ECLASS 9.1
27-21-03-01
ECLASS 10.0
27-14-23-30
ECLASS 11.0
27-14-23-30
ECLASS 12.0
27-14-23-30
ECLASS 13.0
27-14-23-30
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30

Omologazioni

ROHS
Conforme
