PPV 8 OR 35X7.5 DGR

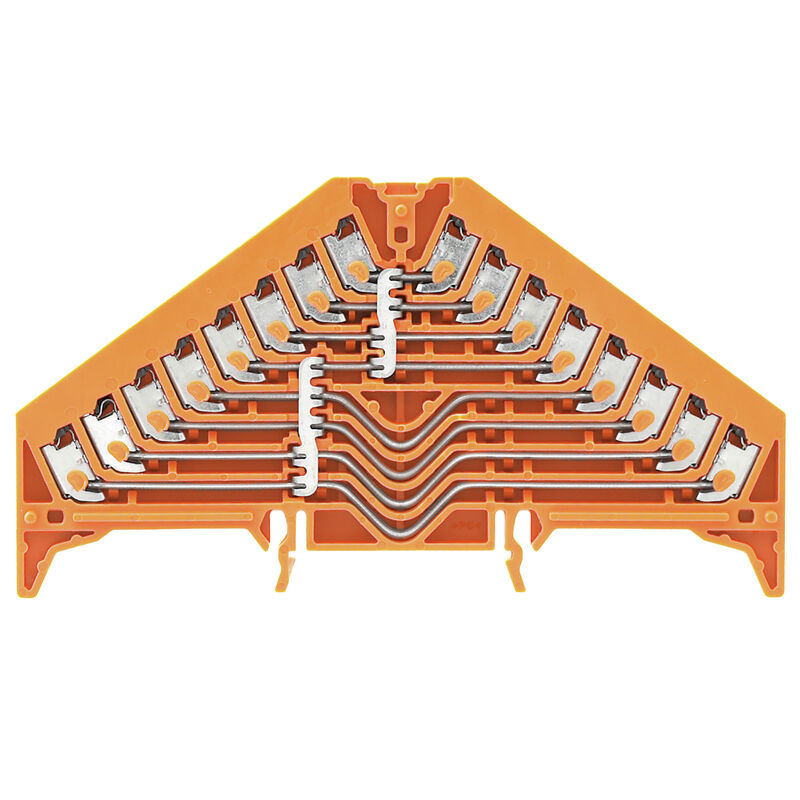

Product image
PPV 8 OR 35X7.5 DGR

PPV 8 OR 35X7.5 DGR

P-Reihe, Potentialverteiler, Bemessungsquerschnitt: 1.5 mm², Anzahl der Etagen: 8, Anzahl Anschlüsse: 32, Farbe: orange

Art.-Nr. 1301640000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering-support Produktdownloads
Accessoires 14 Autres produits de la même gamme 38
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte Additional technical data Conductors for clamping (additional connection) Klemmbare Leiter (Bemessungsanschluss) General Bemessungsdaten Bemessungsdaten nach UL Produktbilder Klassifikationen

Zulassungen

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Változat
P-Reihe, Potentialverteiler, Bemessungsquerschnitt: 1.5 mm², Anzahl der Etagen: 8, Anzahl Anschlüsse: 32, Farbe: orange
Rendelési szám
1301640000
Típus
PPV 8 OR 35X7.5 DGR
GTIN (EAN)
4050118098976
VPE
20 Stück

Abmessungen und Gewichte

Mélység
65,5 mm
Tiefe (inch)
2,579 inch
Magasság
120 mm
Magasság (coll)
4,724 inch
Szélesség
9,2 mm
Breite (inch)
0,362 inch
Net weight
50,65 g

Temperaturen

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS megfelelőségi állapot
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Alapanyag
Polycarbonat
Szín
orange
UL 94 éghetőségi osztály
V-0

Systemkennwerte

Version
PUSH-IN Anschluss
Vertikal - querverbunden
einseitig offen
End cover plate required
Nein
Anzahl der Etagen
8
Anzahl der Klemmstellen je Etage
4
Potenciálok száma szintenként
1
Keresztkötött szintek belül
Ja
PE-csatlakozás
Nein
Tartósín
TS 35 x 7.5
PE function
Nein

Additional technical data

Felszerelés típusa
Snap-on
Robbanásbiztosság szempontjából bevizsgált változat
No

Conductors for clamping (additional connection)

Csatlakozás típusa, kiegészítő csatlakozás
PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

Csatlakozás típusa
PUSH IN
Csatlakozás típusa 2
PUSH IN
Csatlakozási irány
Inclined / angled
Csatlakozások száma
32
Csupaszolási hossz
10 mm
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 24
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,13 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
2,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,13 mm²

General

Szabványok
IEC 60947-7-1
Tartósín
TS 35 x 7.5
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 24

Bemessungsdaten

Névleges keresztmetszet
1,5 mm²
Rated voltage
250 V
Névleges DC feszültség
250 V
Névleges áram
17,5 A
Áram maximum vezetékoknál
17,5 A
Szabványok
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,83 mΩ
Power loss in accordance with IEC 60947-7-x
0,56 W

Bemessungsdaten nach UL

B feszültség nagyság (cURus)
300 V
B áram nagyság (cURus)
10 A
D feszültség nagyság (cURus)
300 V
D áram nagyság (cURus)
10 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
16 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
16 AWG

Produktbilder

Illusztráció címe 02
Produktbild

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
