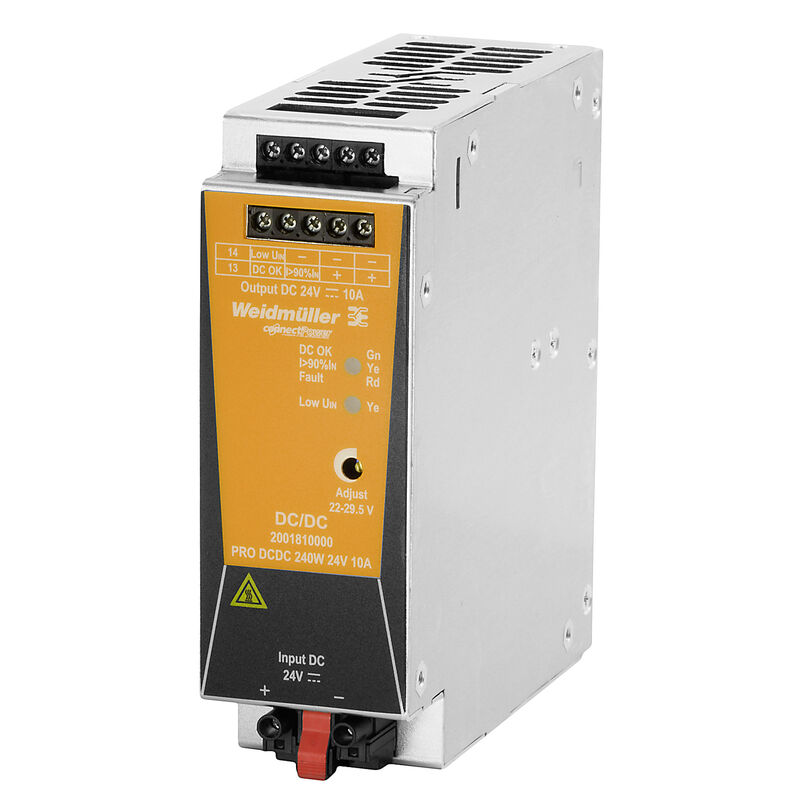

隔离电源PRO DCDC 240W 24V 10A

DC/DC 转换器

商品编号 2001810000

特性

通用订货数据

版本	DC/DC 转换器
订货号	2001810000
类型	PRO DCDC 240W 24V 10A
GTIN (EAN)	4050118383843
数量	1 PC

尺寸和重量

深	120 mm
深度 (英寸)	4.724 inch
高度	130 mm
高度 (英寸)	5.118 inch
宽度	43 mm
宽度 (英寸)	1.693 inch
净重	1,088 g

存储温度	-40 °C...85 °C
工作温度	-25 °C...70 °C
操作温度下的湿度	5...95 %, 无凝结
湿度	5...95 %, 无凝结

环保产品合规

REACH SVHC	Lead 7439-92-1
SCIP	6d8cdf22-8230-4af8-86c8-3558c716666d
RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	7a, 7cI

名义功耗	260.9 VA
建议后备熔丝	25 A,B 型断路器 25 A,C 型断路器
接线方式	螺钉联接
浪涌电流	最大值15 A
浪涌电流限制	是
输入熔断器（内置）	是
输入电压范围直流	14…32 V (工作状态) 18…32 V (调试)
额定输入电压	24 V DC

DCL - 峰值负载备用	提升持续时间: 5 s 额定电流的倍数: 150 % 提升持续时间: 200 ms 额定电流的倍数: 200 % 提升持续时间: 100 ms 额定电流的倍数: 300 % 提升持续时间: 50 ms 额定电流的倍数: 400 % 提升持续时间: 20 ms 额定电流的倍数: 600 %
U 条件下的持续输出电流_标称	10 A @ 60 °C 12 A @ 45°C, 7,5 A @ 70°C
上升时间	≤ 9 ms (Uout: 10%...90%)
主线故障桥接超时	主线故障桥接超时，最小值: 12 ms 输入电压类型: 直流电输入电压: 24 V 输出电流: 10 A 输出电压: 24 V
反向电压保护	是
可拼接	是，最大值5（无二极管模块）
容性负载	无限制
接线方式	螺钉联接
最大输出电压	29.5 V
最小输出电压	22.5 V
残余波纹, 切换峰值电流	≤ 20 mVPP @ 满载荷
输出功率	240 W
输出电压，备注	（可使用正面的电位计调节）
输出电流	10 A
过载保护	是
额定输出电压	24 V DC ± 1 %
额定输出电流，针对 U_额定	10 A @ 60 °C

MTBF	符合标准: SN 29500 工作时间（小时），分钟: 1,880,000 h 环境温度: 25 °C 输入电压: 24 V 输出功率: 120 W 占空比: 100 % 符合标准: SN 29500 工作时间（小时），分钟: 810,000 h 环境温度: 40 °C 输入电压: 24 V 输出功率: 120 W 占空比: 100 %
允许的最大空气湿度（操作）	5 %…95 % 相对湿度
功率损耗, 空载	2 W
功率损耗, 额定负载	22 W
可串联	不
启动	≥ -40 °C
外壳规格	金属，耐腐蚀
安装位置、安装提示	水平安装于 TS35 安装导轨上。顶部和底部保留 50 mm 间隙便于空气循环。可以并排安装，不留间隙。顶部和底部的间隙为 50 mm，便于空气自由流通，可进行无间隙并排安装
安装脚	金属材质
效率	典型值 92 %
湿度	5...95 %, 无凝结
电流限值	150% I_out
短路保护	是
负载反向电压保护	33…34 V DC
过压等级	III
过热保护	是
防护等级	IP20

EMC / 冲击/振动

噪声排放符合 EN55032	等级 B
抗冲击稳定性 IEC 60068-2-27	所有方向力値30g
抗干扰检查方式	EN 61000-4-2 (ESD) EN 61000-4-4 (脉冲) EN 61000-4-5 (电涌) EN 61000-4-6 (传导) EN61000-4-3 (HF field)
抗振动稳定性 IEC 60068-2-6	2.3 g (15 Hz…150 Hz)
谐波电流限制	符合 EN 61000-3-2 标准

污染等级	2
绝缘电压输出对地	0.5 kV
绝缘电压，输出/对地	1.5 kV
输入/输出绝缘电压	1.5 kV
过压等级	III
防护等级	III

低压保护	符合 IEC 60950-1 标准的 SELV PELV 符合 EN 60204-1
用于开关电源设备的安全变压器	符合 EN 61558-2-16 标准
用于电子设备	符合 EN50178 / VDE0160
电气机械设备	根据EN60204
防止电击的安全隔离/保护	VDE0100-410 /符合DIN57100-410
防触电保护	符合VDE0106-101

连接数据(输入)

反向电路保护	是
接线方式	螺钉联接
最大压接面积，AWG/kcmil	12 AWG
最大压接面积，硬导线	4 mm²
最大压接面积，软导线	4 mm²
最大拧紧扭矩	0.5 Nm
最小压接面积 AWG/kcmil	30 AWG
最小压接面积硬导线	0.08 mm²
最小压接面积软导线	0.08 mm²
最小拧紧扭矩	0.4 Nm
端子接线回路数量	2 (+,−)

连接信息（输出）

反向电路保护	是
拧紧扭力，最大【输出】	0.5 Nm
拧紧扭力，最小【输出】	0.4 Nm
接线方式	螺钉联接
最大压接面积，AWG/kcmil	14 AWG
最大压接面积，硬导线	2.5 mm²
最大压接面积，软导线	2.5 mm²
最小压接面积 AWG/kcmil	24 AWG
最小压接面积硬导线	0.2 mm²
最小压接面积软导线	0.2 mm²
端子接线回路数量	10 (+ / - / 信号)

联接数据 (信号)

端子数 ]	5
连接方式	螺钉连接

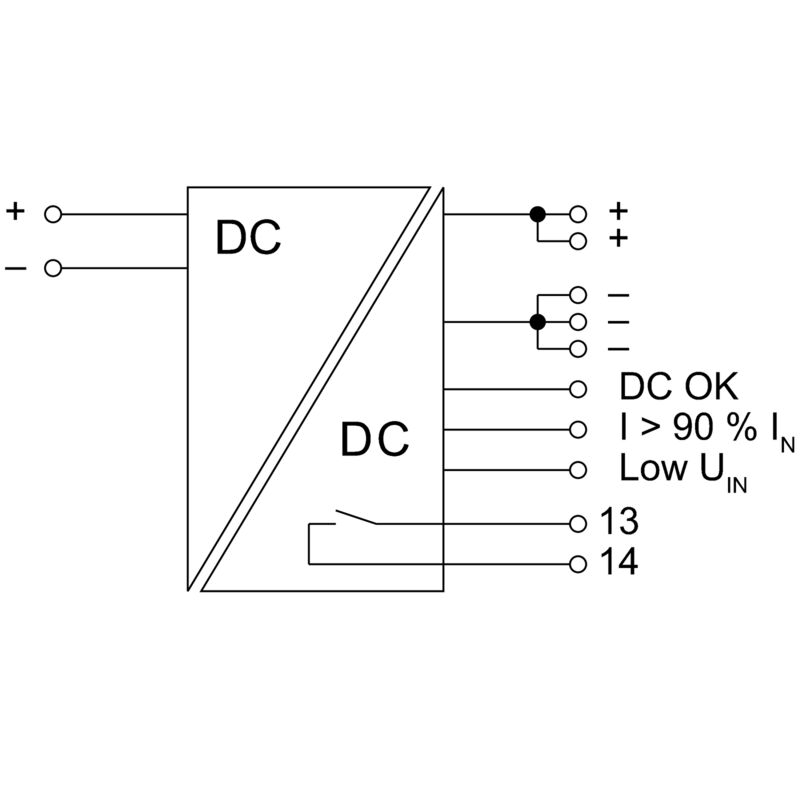

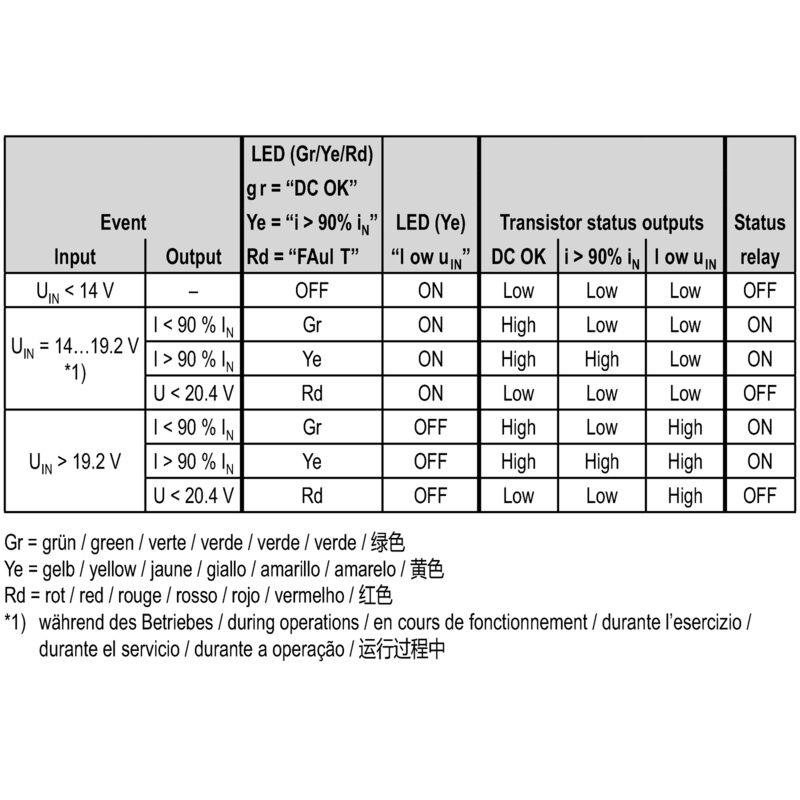

晶体管输出，正极	DC OK：最大 20 mA，短路保护 I > 90%：最大 20 mA，短路保护 Low U_IN: 最大 20 mA，短路保护
浮动触点	是
继电器接通/断开	输出电压 > 21.6 V / <20.4 V
触点负载（常开触点）	最大值为 30 V DC / 0.5 A max. 50 V AC / 0.3 A

认证/证书/一致性声明	[PRO DCDC 240W 24V 10A UL508 CSA C22.2.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306170) [ABS Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306171) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306172) [LR Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306174) [PRO DCDC UL Class 1,Div.2.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306182) [BV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307903) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36006)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212012)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2001810000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2001810000)
用户文档	[Operating Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_38813)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC002540
ETIM 7.0	EC002540
ETIM 8.0	EC002540
ETIM 9.0	EC002540
ECLASS 9.0	27-04-07-01
ECLASS 9.1	27-04-07-01
ECLASS 10.0	27-04-07-01
ECLASS 11.0	27-04-07-01
ECLASS 12.0	27-04-07-01
ECLASS 13.0	27-04-90-02
ECLASS 14.0	27-04-07-01

认证	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![TUEV](/picture/TUEV.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
证书号 (cULus)	E258476
证书编号 (cULusEX)	E470829
