电源PRO TOP1 480W 48V 10A EX

电源PRO TOP1 480W 48V 10A EX

电源PRO TOP1 480W 48V 10A EX

下载技术数据页

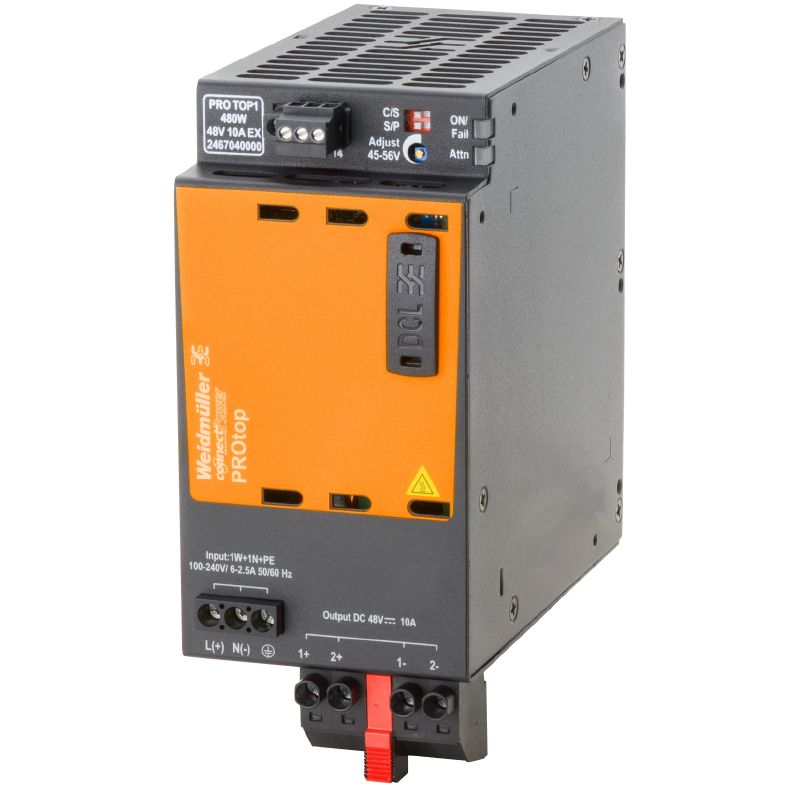

电源PRO TOP1 480W 48V 10A EX

电源, 开关电源模块, 48 V

商品编号 2467040000

特性

通用订货数据

版本	电源, 开关电源模块, 48 V
订货号	2467040000
类型	PRO TOP1 480W 48V 10A EX
GTIN (EAN)	4050118481945
数量	1 PC

尺寸和重量

深	125 mm
深度 (英寸)	4.921 inch
高度	130 mm
高度 (英寸)	5.118 inch
宽度	68 mm
宽度 (英寸)	2.677 inch
净重	1,520 g

存储温度	-40 °C...85 °C
工作温度	-40 °C...70 °C
操作温度下的湿度	5...100 % 无冷凝

环保产品合规

RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	6d8cdf22-8230-4af8-86c8-3558c716666d

AC 输入电压范围	85…277 V AC
名义功耗	516.1 VA
建议后备熔丝	8 A (DI) / 10 A (Char. B), 8 A (Char. C)
接线方式	压线框式
浪涌电流	最大值5 A
相对于输入电压的电流消耗	电压类型: 交流电输入电压: 100 V 输入电流: 6 A 电压类型: 直流电输入电压: 120 V 输入电流: 6 A
输入熔断器（内置）	是
输入电压范围直流	80 ... 410 V DC
输入过压保护	压敏电阻
频率范围交流	45…65 Hz
额定输入电压	110...240 V AC / 120...340 V DC

DCL - 峰值负载备用	提升持续时间: 5 s 额定电流的倍数: 150 % 提升持续时间: 15 ms 额定电流的倍数: 500 %
上升时间	≤ 100 ms
反向电压保护	是
可拼接	可配置，用于增加冗余和功率（带 ORing MOSFET）
接线方式	压线框联接
断电桥接时间	> 20 ms @ 115V AC/ 230 VAC
最大输出电压	56 V
最小输出电压	45 V
残余波纹, 切换峰值电流	<100 mV_PP
输出功率	480 W
输出电压，备注	可选配电位器或者通讯模块
额定输出电压	48 V DC ± 1 %
额定输出电流，针对 U_额定	10 A @ 60 °C

AC 故障桥接时间 @ I_额定	> 20 ms @ 230 V AC / > 20 ms @ 115 V AC
MTBF	符合标准: SN 29500 工作时间（小时），分钟: 1,190,000 h 环境温度: 25 °C 输入电压: 230 V 输出功率: 480 W 占空比: 100 % 符合标准: SN 29500 工作时间（小时），分钟: 551,000 h 环境温度: 40 °C 输入电压: 230 V 输出功率: 480 W 占空比: 100 %
保形涂层	是
功率因数（约）	> 0.9
功率损耗, 空载	10 W
功率损耗, 额定负载	36.1 W
外壳规格	金属，耐腐蚀
效率	93%
最大接地泄漏电流	3.5 mA
短路保护	是 intern
过压等级	III II
防护等级	IP20
降额	> 60°C（2.5% / 1°C）

EMC / 冲击/振动

噪声排放符合 EN55032	等级 B
抗冲击稳定性 IEC 60068-2-27	所有方向力値30g
抗干扰检查方式	EN 55032:2015 EN 55024:2010/A1:2015 EN 55035:2017 EN 61000-3-2:2014 EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011
抗振动稳定性 IEC 60068-2-6	2.3 g（位于 DIN 导轨上） 4 g（直接安装时）

污染等级	2
绝缘电压输出对地	0.5 kV
绝缘电压，输出/对地	3.2 kV
输入/输出绝缘电压	3.5 kV
过压等级	III II
防护等级	I，带 PE 连接

低压保护	符合 IEC 60950-1 标准的 SELV PELV 符合 EN 60204-1
用于开关电源设备的安全变压器	符合 EN 61558-2-16 标准
用于电子设备	符合 EN50178 / VDE0160
电气机械设备	根据EN60204
防止电击的安全隔离/保护	VDE0100-410 /符合DIN57100-410
防触电保护	符合VDE0106-101

联接数据（输入端）

接线方式	压线框式
最大压接面积，AWG/kcmil	10 AWG
最大压接面积，硬导线	6 mm²
最大压接面积，软导线	4 mm²
最小压接面积 AWG/kcmil	26 AWG
最小压接面积硬导线	0.18 mm²
最小压接面积软导线	0.22 mm²
直杆螺丝刀口尺寸	0.8 x 4.0
端子接线回路数量	3 用于 L/N/PE

联接数据（输出端）

接线方式	压线框联接
最大压接面积，AWG/kcmil	8 AWG
最大压接面积，硬导线	6 mm²
最大压接面积，软导线	6 mm²
最小压接面积 AWG/kcmil	24 AWG
最小压接面积硬导线	0.2 mm²
最小压接面积软导线	0.5 mm²
端子接线回路数量	5 (+ + / - - -)
螺丝刀刀头	0.6 x 3.5

联接数据 (信号)

单股导线的最大压接面积	1.5 mm²
单股导线的最小压接面积	0.2 mm²
导线联接截面积, 软导线(信号), 最大值	1.5 mm²
导线联接截面积, 软导线(信号), 最小值	0.2 mm²
最大压接面积，AWG/kcmil	16
最小接线面积，AWG/kcmil	28 mm²
连接方式	螺钉连接

浮动触点	是
状态继电器（最大负载）	输出电压 OK (30 V DC / 1 A)
红/绿 LED	绿色：运行 (无故障) 闪烁绿色：预先警报 I>90% 绿/红闪烁：输出端闭合（关断模式）闪烁红色：过载/错误

认证/证书/一致性声明	[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375) [ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305412) [DoP EN54.4](https://mdcop.weidmueller.com/mediadelivery/asset/900_310562) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85825) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_311571) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305413) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 121201_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305964) [ATEX Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305978) [IECEx CERTIFICATE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305985) [G3 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306108) [UL 508_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306769)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50344) [Application notes -- PROtop-topGUARD_IO-Link_CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_319010) [Application notes -- PROtop_topGUARD_IO-Link_Twincat](https://mdcop.weidmueller.com/mediadelivery/asset/900_319013)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2467040000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2467040000)
用户文档	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_86922)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
样本	[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233) [Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234)

ETIM 6.0	EC002540
ETIM 7.0	EC002540
ETIM 8.0	EC002540
ETIM 9.0	EC002540
ECLASS 9.0	27-04-07-01
ECLASS 9.1	27-04-07-01
ECLASS 10.0	27-04-07-01
ECLASS 11.0	27-04-07-01
ECLASS 12.0	27-04-07-01
ECLASS 13.0	27-04-07-01
ECLASS 14.0	27-04-07-01

认证	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCS](/picture/CCS.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXTUEV](/picture/IECEXTUEV.gif) ![RINA](/picture/RINA.gif) ![TUEV](/picture/TUEV.gif) ![TUEVSATEX](/picture/TUEVSATEX.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
证书号 (cULus)	E258476
证书编号 (cULusEX)	E470829
