特性
| 版本 | 电源, 开关电源模块, 24 V |
| 订货号 | 2467230000 |

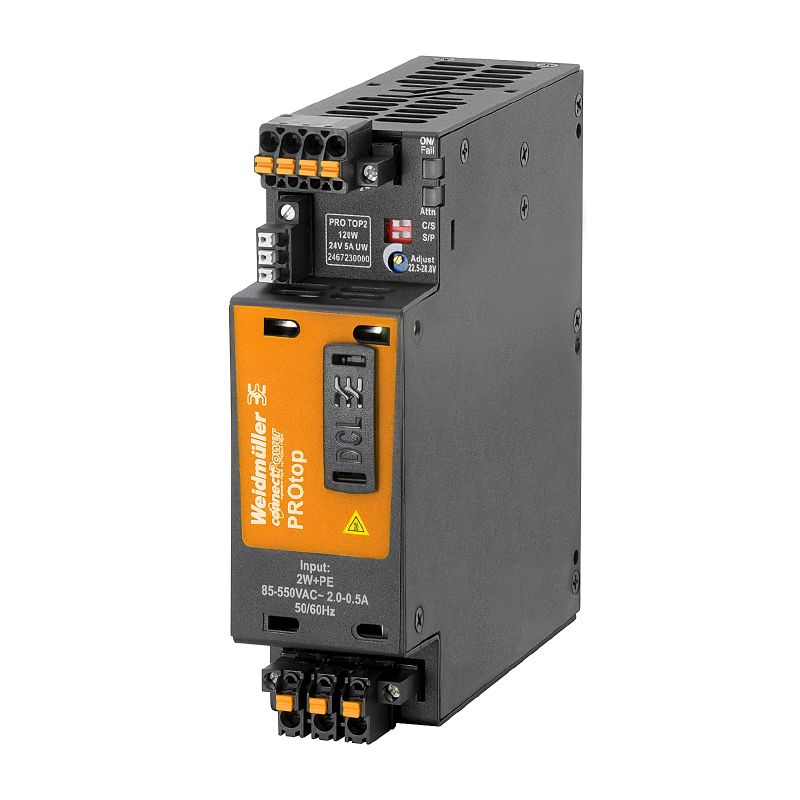

| 类型 | PRO TOP2 120W 24V 5A UW |
| GTIN (EAN) | 4050118482133 |
| 数量 | 1 PC |
| 深 | 125 mm |
| 深度 (英寸) | 4.921 inch |
| 高度 | 130 mm |
| 高度 (英寸) | 5.118 inch |
| 宽度 | 39 mm |
| 宽度 (英寸) | 1.535 inch |
| 净重 | 920 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -25 °C...75 °C |
| 操作温度下的湿度 | 5...95 %, 无凝结 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c, 7a, 7cI |
| AC 输入电压范围 | 85...550 V AC |
| 功率因数 |
|
| 名义功耗 | 134.8 VA |
| 建议后备熔丝 | 5 A, DI / 6 A, Char. B / 6 A, Char C |
| 接线方式 | PUSH IN |
| 浪涌电流 | 最大值5 A |
| 相对于输入电压的电流消耗 |
|
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 90...800 V DC |
| 输入过压保护 | 压敏电阻 |
| 频率范围 交流 | 45…65 Hz |
| 额定输入电压 | 100 - 500 V AC / 120 - 500 V DC |
| DCL - 峰值负载备用 |
|
| 上升时间 | ≤ 100 ms |
| 主线故障桥接超时 |
|
| 反向电压保护 | 是 |
| 可拼接 | yes, max 10 |
| 接线方式 | PUSH IN 带执行器 |
| 最大输出电压 | 28.8 V |
| 最小输出电压 | 22.5 V |
| 残余波纹, 切换峰值电流 | < 50 mVss @ UNenn, Full Load |
| 输出功率 | 120 W |
| 输出电压，备注 | 可选配电位器或者通讯模块 |
| 额定输出电压 | 24 V DC ± 1 % |
| 额定输出电流，针对 U额定 | 5 A @ 60 °C |
| MTBF |
|
| 保形涂层 | 无 |
| 功率损耗, 空载 | 5 W |
| 功率损耗, 额定负载 | 14.8 W |
| 启动 | ≥ -40 °C |
| 外壳规格 | 金属，耐腐蚀 |
| 效率 | 89% |
| 最大接地泄漏电流 | 3.5 mA |
| 过压等级 |
II
III |
| 防护等级 | IP20 |
| 降额 | > 60°C（2.5% / 1°C） |
| 噪声排放符合 EN55032 | 等级 B |
| 抗冲击稳定性 IEC 60068-2-27 | 所有方向力値30g |
| 抗干扰检查方式 |
EN 55032:2015
EN 61000-3-2:2019 IEC 61000-4-4:2012 IEC 61000-4-5:2014 IEC 61000-4-6:2013 IEC 61000-4-8:2009 IEC 61000-4-11:2004 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011 EN 61000-3-3:2013+A1:2019 EN 55035:2017 EN 61000-6-1:2019 EN 61000-6-2:2019 IEC 61000-4-2:2008 IEC 61000-4-3:2006+A1:2007+A2:2010 |
| 抗振动稳定性 IEC 60068-2-6 |
2.3 g（位于 DIN 导轨上）
4 g（直接安装时） |
| 污染等级 | 2 |
| 绝缘电压 输出对地 | 0.5 kV |
| 绝缘电压，输出/对地 | 3.2 kV |
| 输入/输出绝缘电压 | 3.5 kV |
| 过压等级 |
II
III |
| 防护等级 | I，带 PE 连接 |
| 低压保护 |
符合 IEC 60950-1 标准的 SELV
PELV 符合 EN 60204-1 |
| 用于开关电源设备的安全变压器 | 符合 EN 61558-2-17 标准 |
| 用于电子设备 | Acc. to EN50178 |
| 电气机械设备 | Acc. to EN60335-1 |
| 防止电击的安全隔离/保护 | VDE0100-410 /符合DIN57100-410 |
| 防触电保护 | 符合VDE0106-101 |
| 接线方式 | PUSH IN |
| 最大压接面积，AWG/kcmil | 12 |
| 最大压接面积，硬导线 | 2.5 mm² |
| 最大压接面积，软导线 | 2.5 mm² |
| 最小压接面积 AWG/kcmil | 26 |
| 最小压接面积 硬导线 | 0.5 mm² |
| 最小压接面积 软导线 | 0.5 mm² |
| 端子接线回路数量 | 3 用于 L/N/PE |
| 接线方式 | PUSH IN 带执行器 |
| 最大压接面积，AWG/kcmil | 12 |
| 最大压接面积，硬导线 | 2.5 mm² |
| 最大压接面积，软导线 | 2.5 mm² |
| 最小压接面积 AWG/kcmil | 20 |
| 最小压接面积 硬导线 | 0.2 mm² |
| 最小压接面积 软导线 | 0.2 mm² |
| 端子接线回路数量 | 4 (++ / --) |
| 单股导线的最大压接面积 | 1.5 mm² |
| 单股导线的最小压接面积 | 0.2 mm² |
| 导线联接截面积, 软导线(信号), 最大值 | 1.5 mm² |
| 导线联接截面积, 软导线(信号), 最小值 | 0.2 mm² |
| 最大压接面积，AWG/kcmil | 16 |
| 最小接线面积，AWG/kcmil | 28 |
| 连接方式 | 螺钉连接 |
| 浮动触点 | 是 |
| 状态继电器（最大负载） | 输出电压 OK (30 V DC / 1 A) |
| 红/绿 LED |
绿色：运行 (无故障)
闪烁绿色：预先警报 I>90% 绿/红闪烁：输出端闭合（关断模式） 闪烁红色：过载/错误 |
| 认证/证书/一致性声明 |
[DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414)
[CSA 61010-1 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306167) [307384](https://mdcop.weidmueller.com/mediadelivery/asset/900_307384) [DoP EN54.4](https://mdcop.weidmueller.com/mediadelivery/asset/900_310562) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_302238) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_311057) |
| 工程数据 |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298824)
[Application notes -- PROtop-topGUARD_IO-Link_CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_319010) [Application notes -- PROtop_topGUARD_IO-Link_Twincat](https://mdcop.weidmueller.com/mediadelivery/asset/900_319013) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2467230000) |
| 用户文档 | [Instruction sheets](https://mdcop.weidmueller.com/mediadelivery/asset/900_296373) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| 认证 |          |
| ROHS | 一致 |
