电子产品PRZ 12Vdc LD 2CO
产品图片
插图类似
电子产品PRZ 12Vdc LD 2CO

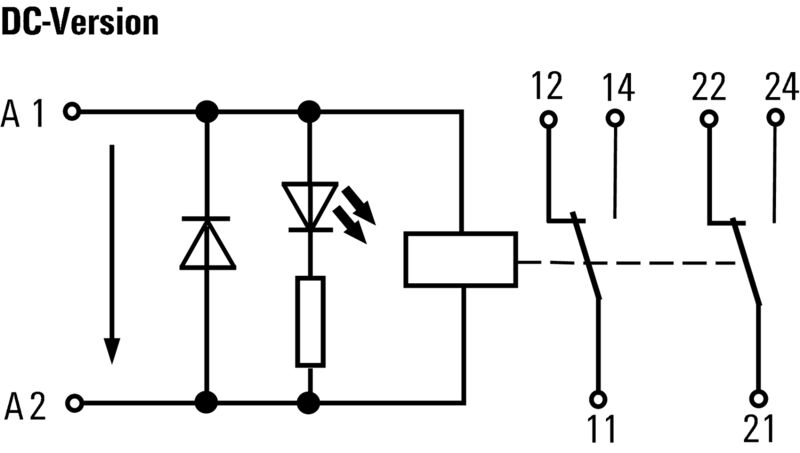

接线图
电子产品PRZ 12Vdc LD 2CO
Graph
直流负载极限曲线
阻性负载
电子产品PRZ 12Vdc LD 2CO
Graph
电气寿命230 V AC resistive load
230 V 交流阻性负载

电子产品PRZ 12Vdc LD 2CO

本产品已停产。

替代产品: 1123600000

PLUG 系列, 继电器模块, 触点数量: 2, 转换触点 AgNi 90/10, 额定控制电压: 12 V DC ±20 %, 持续电流: 8 A, 弹片联接, 测试按钮可用: 否

商品编号 8536591001
下载技术数据页 产品下载 工程支持
配件 2
审批 通用订货数据 尺寸和重量 温度 环保产品合规 额定数据UL 控制侧 负载侧 基本信息 绝缘设计 详细标准及认证情况 联接参数 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E141197

通用订货数据

版本
PLUG 系列, 继电器模块, 触点数量: 2, 转换触点 AgNi 90/10, 额定控制电压: 12 V DC ±20 %, 持续电流: 8 A, 弹片联接, 测试按钮可用: 否
订货号
8536591001
类型
PRZ 12Vdc LD 2CO
GTIN (EAN)
4032248216062
数量
10 PC
交货状态
已取消
最后下单日期
/Date(1467237600000)/
替代产品
[1123600000](~/p/1123600000)

尺寸和重量

深
87.5 mm
深度 (英寸)
3.445 inch
高度
92 mm
高度 (英寸)
3.622 inch
宽度
15.3 mm
宽度 (英寸)
0.602 inch
净重
60.5 g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...50
湿度
40°C / 93% 相对湿度，无凝结

环保产品合规

RoHS 合规状态
符合要求
REACH SVHC
Lead 7439-92-1

额定数据UL

cURus 证书号
E141197

控制侧

额定控制电压
12 V DC ±20 %
直流额定电流
33 mA
额定功率
400 mW
线圈电阻
360 Ω ± 10 %
状态显示
绿色 LED
保护电路
飞轮二极管

负载侧

额定开关电压
250 V AC
额定负载下的最大开关频率
0.1 Hz
最大开关电压，交流
400 V
最小切换功率
1 mA @ 24 V
10 mA @ 10 V
100 mA @ 5 V
浪涌电流
15 A / 4 s
最大交流开关容量 (阻性)
2000 VA
最大直流开关容量 (阻性)
192 W @ 24 V
动作延时
< 9 ms
断开延时
< 7 ms
触点类型
2 转换触点 (AgNi 90/10)
机械使用寿命
30 X 106 回路

基本信息

安装导轨已装备
TS 35
测试按钮可用
否
机械开关位置指示器
无
颜色编码
米色
阻燃等级符合 UL 94
V-0

绝缘设计

额定电压
300 V
污染等级
2
过压等级
III
爬电距离和电气间隙距离输入 - 输出
≥ 8 mm
抗冲击耐压
6 kV (1.2/50 µs)
防护等级
IP20

详细标准及认证情况

cURus 证书号
E141197

联接参数

导线连接方式
弹片联接
额定连接下的裸线长度
10 mm
额定连接下的压接范围
2.5 mm²
压接范围，最小
0.5 mm²
压接范围，最大
2.5 mm²
单股导线的最小压接面积
0.5 mm²
单股导线最大截面
2.5 mm²
最小多股导线接线截面积
0.5 mm²
最大压接面积 软导线
2.5 mm²

分类

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
