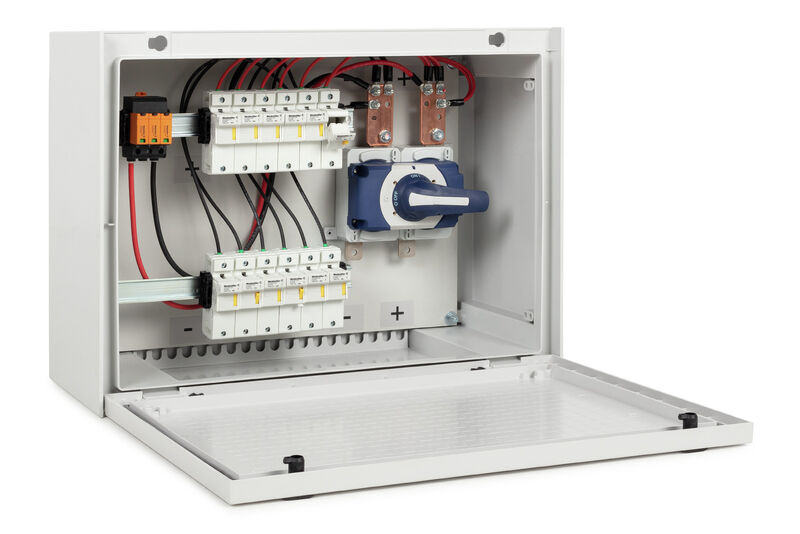

Фотоэлектрическое оборудование, Корпус в сборе, Соединительная коробка, 1500 V, С патроном плавкого предохранителя, Устройство защиты от перенапряжения II, Кабельный ввод, для настенного монтажа, Размыкатель, Альбомная, Центральный инвертор

Produkt ID 8000081269
Download datablad Engineering-support Produktdownloads
Anvendte produkter 24
Сертификаты Основные данные для заказа Размеры и массы Temperaturer Экологическое соответствие изделия DC 전기 속성 Entradas DC DC outputs DC string monitoring Obudowa Normy i standardy Gwarancja Klassificeringar

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Основные данные для заказа

Version
Фотоэлектрическое оборудование, Корпус в сборе, Соединительная коробка, 1500 V, С патроном плавкого предохранителя, Устройство защиты от перенапряжения II, Кабельный ввод, для настенного монтажа, Размыкатель, Альбомная, Центральный инвертор
Order No.
8000081269
Type
PV 206S0F3CXXV0O0TXPX15LWW
GTIN (EAN)
4064675592884
Qty.
1 adet

Размеры и массы

Depth
300 mm
Depth (inches)
11,811 inch
Height
536 mm
Bygghöjd (tum)
21,102 inch
Width
747 mm
Byggbredd (tum)
29,409 inch
Net weight
25.000 g

Temperaturer

Ambient temperature
-20 °C…40 °C
Operating temperature
-20ºC to +40ºC

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует
REACH SVHC
Nej mSvHC över 0,1 viktprocent

DC 전기 속성

Jmenovité napětí
1.500 V
Ochrana proti přepětí na DC straně
1500 V typ II bez zdalnego styku
Switching capacity
400 A (DC21B 1500 V)
Uzemnění
Bezpośrednio w VPU

Entradas DC

Cartridge fuse
22 x 58 mm
Connection DC input cable (+)
Raccordement vissé
Connection DC input cable (-)
Csavaros csatlakozás
Connection type, DC input cable
Pressacavo
DC Input + & -
  • 와이어 결선:
    • 결선 유형:
      M16 케이블 글랜드
  • 케이블 인입:
    • 케이블 인입부 수:
      12
    • 케이블 직경, 최소:
      5 mm
    • 케이블 직경, 최대:
      10 mm
Functional earth connector
  • 케이블 인입:
    • 케이블 인입부 수:
      1
    • 케이블 직경, 최소:
      6 mm
    • 케이블 직경, 최대:
      12 mm
  • 와이어 결선:
    • 결선 유형:
      M20 케이블 글랜드
Fuse protection
30 A
35 A
40 A
50 A
60 A
70 A
75 A
Fuse type
빈 퓨즈 홀더
Fuse-link standard
gPV (EN 60269-6)
Fused poles of string
+/-
Number of conduit inlets
15
Number of DC inputs
6
Number of inputs
6
Position of the fuses
wejścia dodatnie i ujemne
Type of fuse
pusty uchwyt bezpiecznika

DC outputs

Anzahl Ausgänge DC
2
DC-Ausgang + & -
  • 와이어 결선:
    • 결선 유형:
      M40 케이블 글랜드
    • 와이어 단면, 최소:
      150 mm²
    • 와이어 단면, 최대:
      300 mm²
Load circuit breaker with auxiliary contact
아니요
Připojení kabelu výstupu DC
Przyłącze śrubowe M12 i nakrętka

DC string monitoring

Monitoring function
Niemonitorowane

Obudowa

Protection degree
IP65
Type of mounting
montaż naścienny

Normy i standardy

Standards
EN 61439-2:2011
IEC 61439-2 ed 3.0

Gwarancja

Time interval
5 lat

Klassificeringar

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92
