特性
| 版本 | Rogowski coil, 直径: 125 mm, 电缆长度: 4.5 m, 100…5000 A, 输出 : 脉冲, mV 信号 |
| 订货号 | 2593350000 |
| 类型 | RCMA-B22-D125-4.5 |
| GTIN (EAN) | 4050118647778 |
| 数量 | 1 PC |

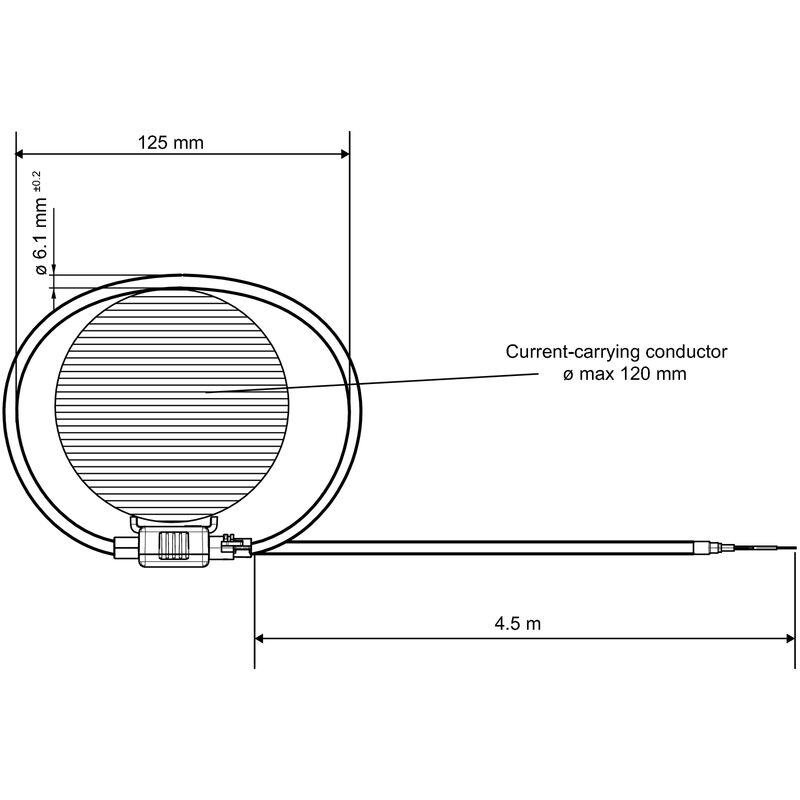

| 直径 | 125 mm |
| 净重 | 270 g |
| 存储温度 | -40 °C...80 °C |
| 工作温度 | -40 °C...80 °C |
| 操作温度下的湿度 | 5 – 90% (无冷凝) |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 导线类型 | 仅绝缘导体 |
| 圆导线 | 125 mm |
| 安装位置 | 室内使用 |
| 二次侧电压 |
22,5 mV (@ 50Hz Iprimary = 1 kA)
30 V (max) |
| 初级导体温度 | 105 °C |
| 初级电流 | 5,000 A |
| 测量错误 | <± 0.5%（测量范围终值） |
| 相位切换 | 0.004 ° |
| 精度等级 | 0.5 |
| 频带 | 50...60 Hz |
| 额定匝数比 | 44.44 kA/V |
| 电缆直径 | 6.1 mm |
| 电缆长度 | 4.5 m |
| 线圈电阻 | 81 Ω |
| 防护等级 | IP57 |
| 标准 |
IEC 61010-1: 2010
IEC 61869-1: 2007 IEC 61869-2: 2012 IEC 61869-6: 2016 IEC 61869-10: 2017 UL 61010-1 |
| 线性 | 非线性错误 |
| 配置 | 无 |
| 防护等级 | IP57 |
| 抗冲击耐压 | 12.8 kV (1.2/50 ms) |
| 标准 |
IEC 61010-1: 2010
IEC 61869-1: 2007 IEC 61869-2: 2012 IEC 61869-6: 2016 IEC 61869-10: 2017 UL 61010-1 |
| 污染等级 | 2 |
| 精度等级 | 0.5 |
| 绝缘电压 | 7.4 kVRMS(50 Hz, 1 min) |
| 耐电痕阻抗 (CTI) | 600 |
| 过压等级 | III |
| 额定绝缘电压 |
1000V 增强绝缘，符合 IEC 61010-1，CAT III，PD2
1000V 基础绝缘，符合 IEC 61010-1，CAT IV，PD2 600V 增强绝缘，符合 IEC 61010-1，CAT IV，PD2 |
| 产品信息 |
Rogowski 线圈 RCMA-B22-DXX用于交流电的电子方式测量。 Rogowski 线圈仅可与魏德米勒测量变换器 RCMC-5000-XX 一同使用。 功能描述 初级电路（电力电路）和次级电路（测量电路）通过 Rogowski 线圈电隔离。 由于不会产生饱和效应，可以在较广的初级电流范围内测量电流，且不会有精度损失。 特性 • 测量线圈导线直径：6.1 mm • 外壳接片用于使用电缆扎带的固定 • 可铅封的卡口接头 |
| 认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90712) |
| 用户文档 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_184659) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E469563 |
