特性

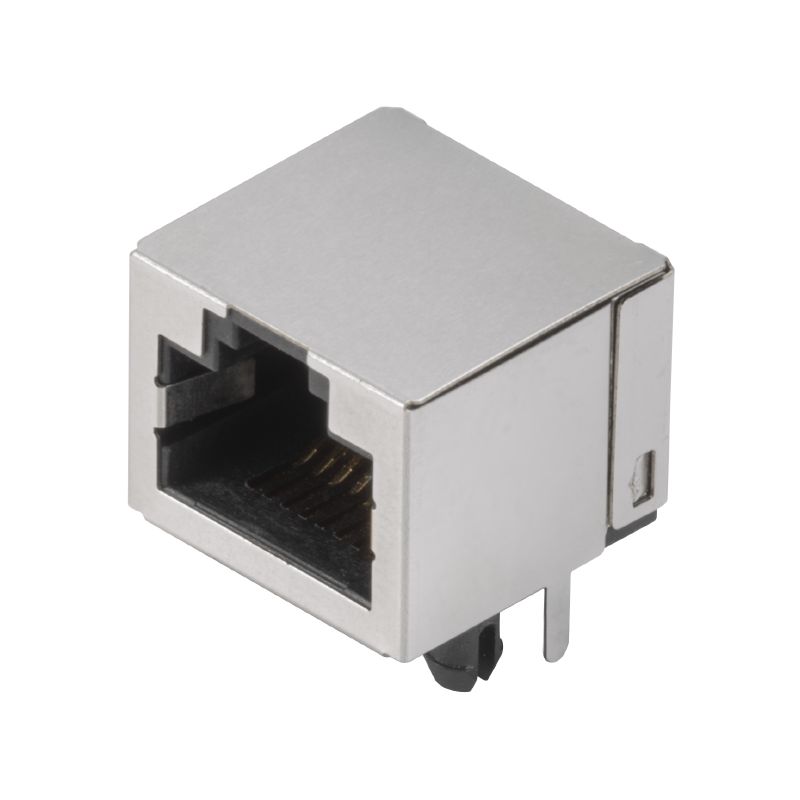

| 版本 | PCB 接插件, RJ45 接口, Cat. 5 , THT 焊接联接, 90°, 栓锁选项: 顶部, 屏蔽片: 无, 30...80 µ" Ni / ≥ 30 µ" Au , LED: 不, 回路数: 8, Tray |
| 订货号 | 1455240000 |
| 类型 | RJ45C5 T1U 2.8N4N TY |
| GTIN (EAN) | 4050118261356 |
| 数量 | 140 PC |
| 包装 | Tray |
| 深 | 15.71 mm |
| 深度 (英寸) | 0.619 inch |
| 高度 | 15.86 mm |
| 高度 (英寸) | 0.624 inch |
| 最低安装高度 | 13.11 mm |
| 宽度 | 16.41 mm |
| 宽度 (英寸) | 0.646 inch |
| 净重 | 2.436 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| LED | 不 |
| 产品系列 | OMNIMATE 数据 - RJ45 模块式接口 |
| 出线方向 | 90° |
| 回路数 | 8 |
| 安装在印刷线路板上 | THT 焊接联接 |
| 屏蔽 | 是 |
| 屏蔽层表面 | 经镀镍处理的 |
| 屏蔽材料 | 铜合金 |
| 屏蔽片 | 无 |
| 布线 | 8-芯 |
| 性能类别 | Cat. 5 |
| 插拔次数 | 750 |
| 栓锁选项 | 顶部 |
| 每回路的焊脚数目 | 1 |
| 焊接孔直径 (D) | 0.9 mm |
| 焊接孔直径公差 (D) | ± .1 mm |
| 焊接工艺 |
手动焊接
波峰焊 |
| 焊脚长度 (l) | 2.75 mm |
| 焊针位置公差 | ± 0.1 mm |
| 焊针规格 | .40 x .30 mm |
| 目录册 | Cat. 5 |
| 联接类型 | 焊接联接 |
| 间距 P（单位：inch） | 0.05 " |
| 间距 P（单位：mm） | 1.27 mm |
| 防护等级 | IP20 |
| PoE / PoE+ | 符合 IEEE 802.3at |
| 介电强度，触点-触点 | 1000 V DC |
| 电源联接器耐压强度，触点-触点，最小 | 1500 V DC |
| 绝缘强度 | ≥ 500 MΩ |
| 额定电压 | 125 V |
| 额定电流 | 1.5 A |
| 连接器标准 | IEC 60603-7-51 |
| 绝缘材料 | PA 66 |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | II |
| 相比漏电起痕指数（CTI） | ≥ 500 |
| 绝缘强度 | ≥ 500 MΩ |
| 阻燃等级符合 UL 94 | V-0 |
| 插针材料 | 磷铜 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镍，镀金 |
| 插头触点叠层结构 | 30...80 µ" Ni / ≥ 30 µ" Au |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 85 °C |
| 最低操作温度 | -40 °C |
| 最高操作温度 | 85 °C |
| 包装 | Tray |
| VPE 长度 | 319 mm |
| VPE 宽度 | 189 mm |
| VPE 高度 | 66 mm |
| 认证/证书/一致性声明 | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |

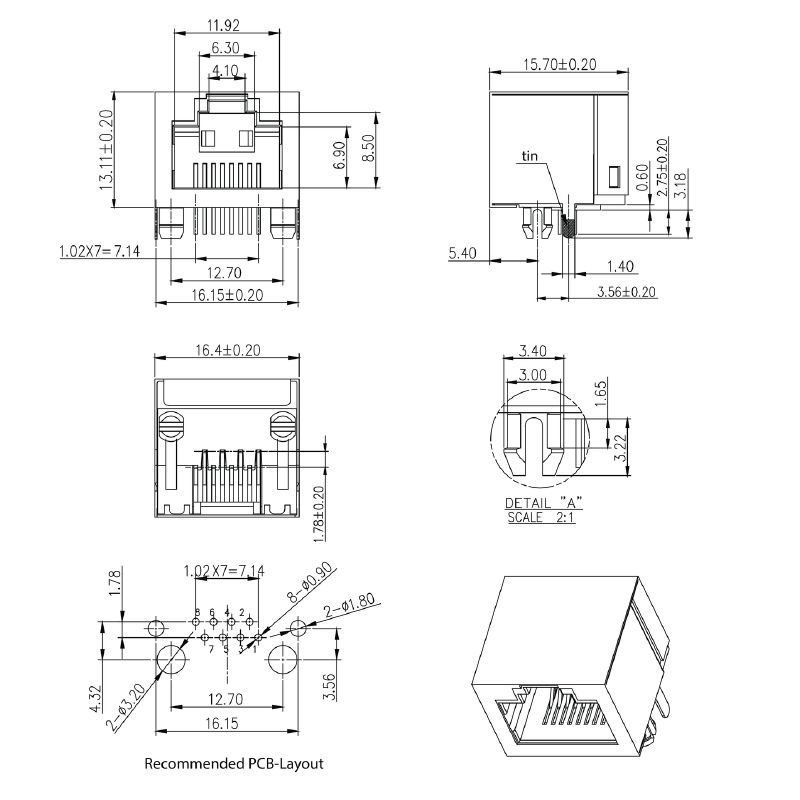

| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211728) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1455240000) |
| 产品更改通知 |
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90683)
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90684) |
| 用户文档 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | 一致 |
