特性

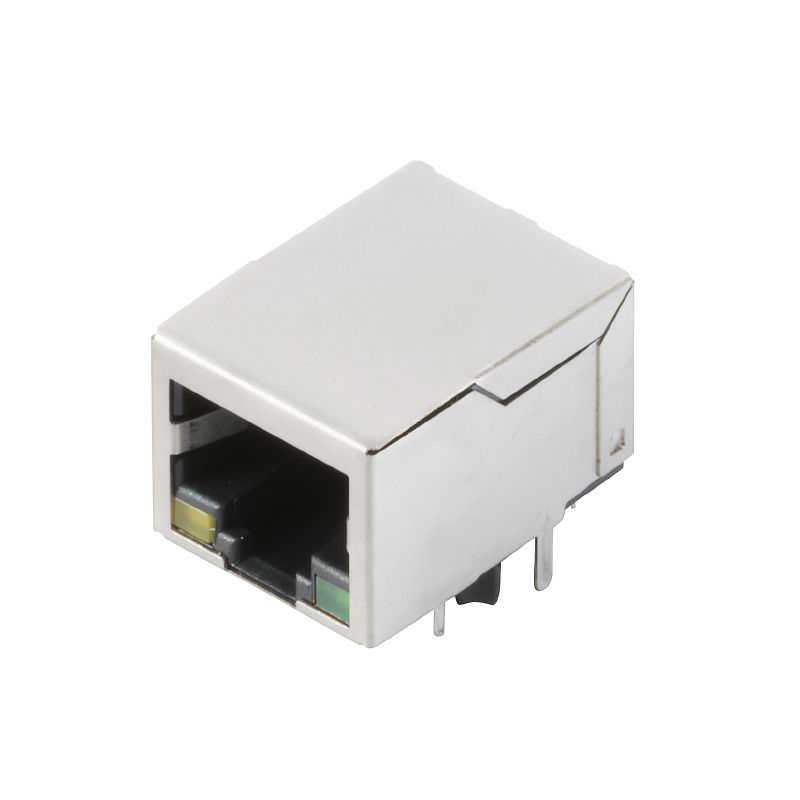

| 版本 | PCB 接插件, RJ45 接口转换器, 10/100 MBit/s , THT/THR 焊接联接, 90°, 栓锁选项: 底部, 屏蔽片: 无, 30...80 µ" Ni / ≥ 30 µ" Au , LED: 是, 黄色, 绿色, 回路数: 8, 托盘（手动安装） |
| 订货号 | 2461060000 |
| 类型 | RJ45M R1D 3.3N4Y/G TY |
| GTIN (EAN) | 4050118476439 |
| 数量 | 120 PC |
| 包装 | 托盘（手动安装） |
| 深 | 21.35 mm |
| 深度 (英寸) | 0.841 inch |
| 高度 | 16.8 mm |
| 高度 (英寸) | 0.661 inch |
| 最低安装高度 | 13.5 mm |
| 宽度 | 15.9 mm |
| 宽度 (英寸) | 0.626 inch |
| 净重 | 3.45 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| LED | 是 |
| 产品系列 | OMNIMATE 数据 - RJ45 转换器接口 |
| 传输速率 | 10/100 MBit/s |
| 出线方向 | 90° |
| 右侧 LED 的颜色 | 绿色 |
| 回路数 | 8 |
| 安装在印刷线路板上 | THT/THR 焊接联接 |
| 屏蔽 | 是 |
| 屏蔽层表面 | 经镀镍处理的 |
| 屏蔽材料 | 黄铜材质 |
| 屏蔽片 | 无 |
| 左侧 LED 的颜色 | 黄色 |
| 性能类别 | 10/100 MBit/s |
| 插拔次数 | 750 |
| 栓锁选项 | 底部 |
| 正向电压，最大 | 2.6 V |
| 正向电压，最小 | 1.8 V |
| 正向电流 | 20 mA |
| 每回路的焊脚数目 | 1 |
| 焊接工艺 |
回流焊
手动焊接 波峰焊 |
| 焊脚长度 (l) | 3.3 mm |
| 焊针位置公差 | ± 0.1 mm |
| 焊针规格 | 八角形 |
| 联接类型 | 焊接联接 |
| 间距 P（单位：inch） | 0.05 " |
| 间距 P（单位：mm） | 1.27 mm |
| 防护等级 | IP20 |
| 介电强度，触点-触点 | 1000 V DC |
| 电源联接器耐压强度，触点-触点，最小 | 1500 V DC |
| 额定电压 | 125 V |
| 额定电流 | 1.5 A |
| 绝缘材料 | PA 9T |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | II |
| 相比漏电起痕指数（CTI） | ≥ 500 |
| Moisture Level (MSL) | 1 |
| 阻燃等级符合 UL 94 | V-0 |
| 插针材料 | 磷铜 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镍，镀金 |
| 插头触点叠层结构 | 30...80 µ" Ni / ≥ 30 µ" Au |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 85 °C |
| 最低操作温度 | -40 °C |
| 最高操作温度 | 85 °C |
| 包装 | 托盘（手动安装） |
| VPE 长度 | 315 mm |
| VPE 宽度 | 193 mm |
| VPE 高度 | 70 mm |
| 图片标题-12 | 示意图 |
| 认证/证书/一致性声明 | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212070) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2461060000) |
| 产品更改通知 |
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90683)
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90684) |
| 用户文档 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E471884 |
