特性
版本 | 接口, RS, 2-线, 螺钉联接 |
订货号 | 1289090000 |

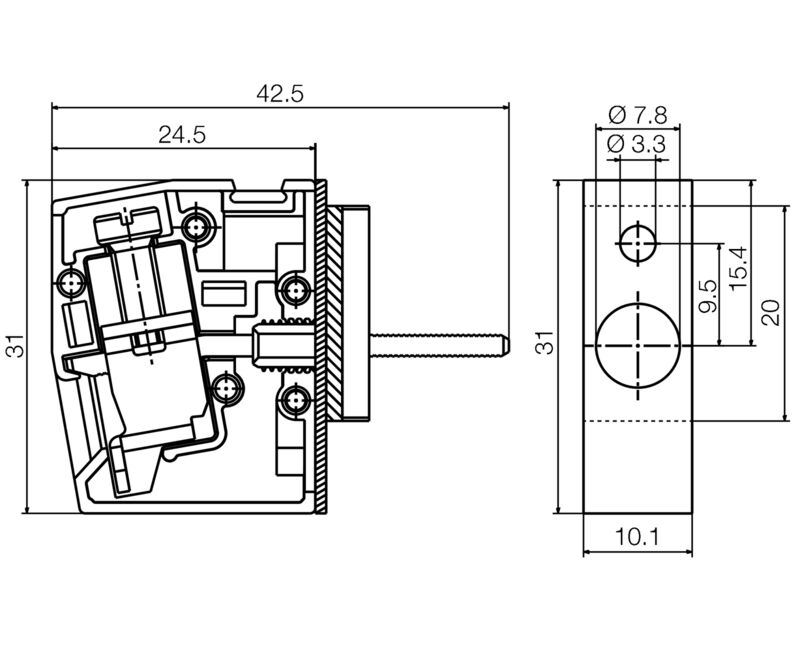

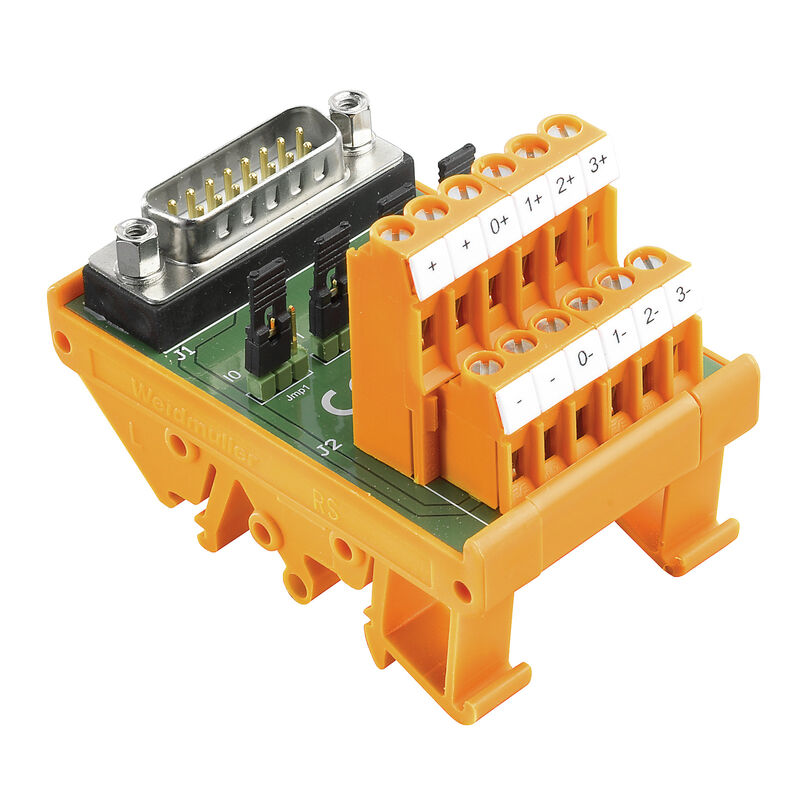

类型 | RS 4AIO DP-M258 SD S |
GTIN (EAN) | 4050118080971 |
数量 | 1 PC |
深 | 60 mm |
深度 (英寸) | 2.362 inch |
高度 | 70 mm |
高度 (英寸) | 2.756 inch |
宽度 | 45 mm |
宽度 (英寸) | 1.772 inch |
净重 | 77 g |
存储温度 | -40...60 °C |
工作温度 | -20...50 °C |
RoHS 合规状态 | 符合要求 |
REACH SVHC | Lead 7439-92-1 |
SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
每个通道的LED状态显示 | 不 |
每个通道的分隔 | 无 |
电压测量点 | 无 |
电流测量测试点 | 无 |
测试点类型 | 否 |
供电电压LED状态 | 不 |
电源熔丝 | 否 |
回路数(控制侧) | 15 回路插头 |
布线系统 | 2-线 |
接地保护联接 | SUB - D 插接件中的屏蔽层 |
控制侧的接口 | 符合 IEC 60807 / DIN 41652 标准的 D-sub 接插件 |
现场侧连接 | LP2N 5.08mm |
连接供电 | LP2N 5.08mm |
工作电压 | ≤ 25 V AC ≤ 50 V DC |
物体的最大电流 | 3.15 A |
每个通道的最大电流 | 0.5 A |
符合 | DIN EN 50178 |
额定电压 | <50 V AC |
过压等级 | III |
污染等级 | 2 |
脉冲电压测试 | 0.8 kV |
隔离测试交流电压 | 0.35 kV |
剥线长度 | 6 mm |
最大压接面积 | 6 mm² |
最大压接面积,带塑料套的绝缘端头 | 2.5 mm² |
最大导线截面, AWG | AWG 12 |
最大拧紧力矩 | 0.6 Nm |
最小压接面积 | 0.13 mm² |
最小拧紧力矩,最小值 | 0.5 Nm |
最小电线截面, AWG | AWG 26 |
硬导线,最大压接面积 H05(07) V-U | 6 mm² |
硬导线,最小压接面积 H05(07) V-U | 0.5 mm² |
联接类型 | 螺钉联接 |
软导线带管状端头,最大压接面积 | 2.5 mm² |
软导线带管状端头,最小压接面积 | 0.5 mm² |
软导线,最大压接面积 H05(07) V-K | 4 mm² |
软导线,最小压接面积 H05(07) V-K | 0.5 mm² |
联接类型 | 螺钉联接 |
最小压接面积 | 0.13 mm² |
最大压接面积 | 6 mm² |
硬导线,最小压接面积 H05(07) V-U | 0.5 mm² |
硬导线,最大压接面积 H05(07) V-U | 6 mm² |
软导线,最小压接面积 H05(07) V-K | 0.5 mm² |
软导线,最大压接面积 H05(07) V-K | 4 mm² |
软导线带管状端头,最小压接面积 | 2.5 mm² |
软导线带管状端头,最小接线面积 | 0.5 mm² |
带塑料套的管状端头,最大值 | 2.5 mm² |
导线截面, 最小AWG | AWG 26 |
导线截面, 最大AWG | AWG 12 |
最小拧紧力矩 | 0.5 Nm |
最大拧紧力矩 | 0.6 Nm |
剥线长度 | 6 mm |
认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
ETIM 8.0 | EC002780 |
ETIM 9.0 | EC002780 |
ECLASS 9.0 | 27-14-11-52 |
ECLASS 9.1 | 27-14-11-52 |
ECLASS 10.0 | 27-14-11-52 |
ECLASS 11.0 | 27-14-11-52 |
ECLASS 12.0 | 27-14-11-52 |
ECLASS 13.0 | 27-14-11-52 |
ECLASS 14.0 | 27-14-11-52 |
认证 | ![CE](/picture/CE.gif) |
ROHS | 一致 |
