Właściwości
| Wersja | Interfejs, RSF, Złącze wtykowe zgodne z IEC60603-13 / DIN41651, 20 biegunów, złącze śrubowe |
| Nr zam. | 0224261001 |

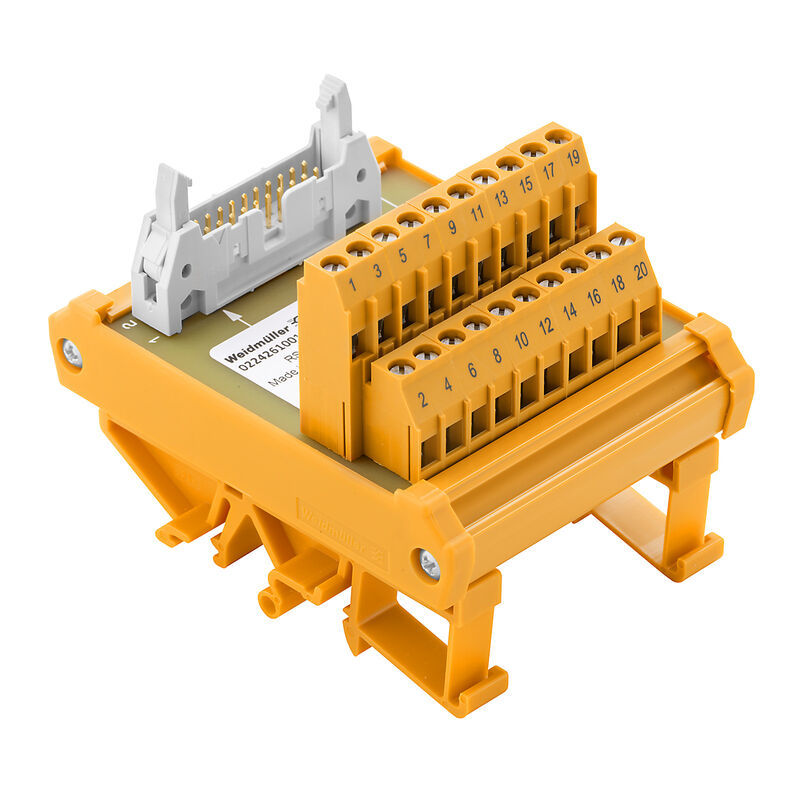

| Typ | RS F20 LP2N 5/20 |
| GTIN (EAN) | 4032248047161 |
| Ilość | 1 szt. |
| Głębokość | 70 mm |
| Głębokość (cale) | 2,756 inch |
| Wysokość | 87 mm |
| Wysokość (cale) | 3,425 inch |
| Szerokość | 65 mm |
| Szerokość (cale) | 2,559 inch |
| Masa netto | 130 g |
| Temperatura magazynowania | -40...60 °C |
| Temperatura eksploatacyjna | 0...55 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Prąd znamionowy IN | 1 A |
| Temperatura pracy UL, maks. | 25 °C |
| Temperatura pracy UL, min. | 0 °C |
| Prąd znamionowy Imaks. | 1 A |
| Napięcie znamionowe UN | ≤ 60 V AC / 75 V DC |
| liczba biegunów (strona sterownika) | 20 biegunów |
| przyłącze (strona obiektu) | LL2N 5,08 mm |
| Przyłącze (strona sterowania) | Złącze wtykowe zgodne z IEC60603-13 / DIN41651 |
| uziemienie | Nie |
| napięcie nominalne | 60 V AC / 75 V DC |
| prąd znamionowy na złącze | 1 A |
| zgodnie z | DIN EN 50178 |
| napięcie znamionowe | 100 V |
| kategoria przepięcia | II |
| stopień zabrudzenia | 2 |
| test napięcia impulsu | 0,8 kV |
| długość zdejmowanej izolacji | 6 mm |
| elastyczny z tulejką, maks. | 2,5 mm² |
| elastyczny z tulejką, min. | 0,5 mm² |
| elastyczny, maks. H05(07) V-K | 4 mm² |
| elastyczny, min. H05(07) V-K | 0,5 mm² |
| Maks. przekrój poprzeczny przewodu, AWG | AWG 12 |
| Min. przekrój poprzeczny przewodu, AWG | AWG 26 |
| moment dokręcający, maks. | 0,6 Nm |
| moment dokręcający, min. | 0,5 Nm |
| obszar zacisku, maks. | 6 mm² |
| obszar zacisku, min. | 0,5 mm² |
| rodzaj połączenia | złącze śrubowe |
| stały, maks. H05(07) V-U | 6 mm² |
| stały, min. H05(07) V-U | 0,5 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 2,5 mm² |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153582) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_308463) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0224261001) |
| Powiadomienie o zmianie produktu | [20200716-PCN-PL35-A-EN-External](https://mdcop.weidmueller.com/mediadelivery/asset/900_165070) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (UR) | E141197 |
