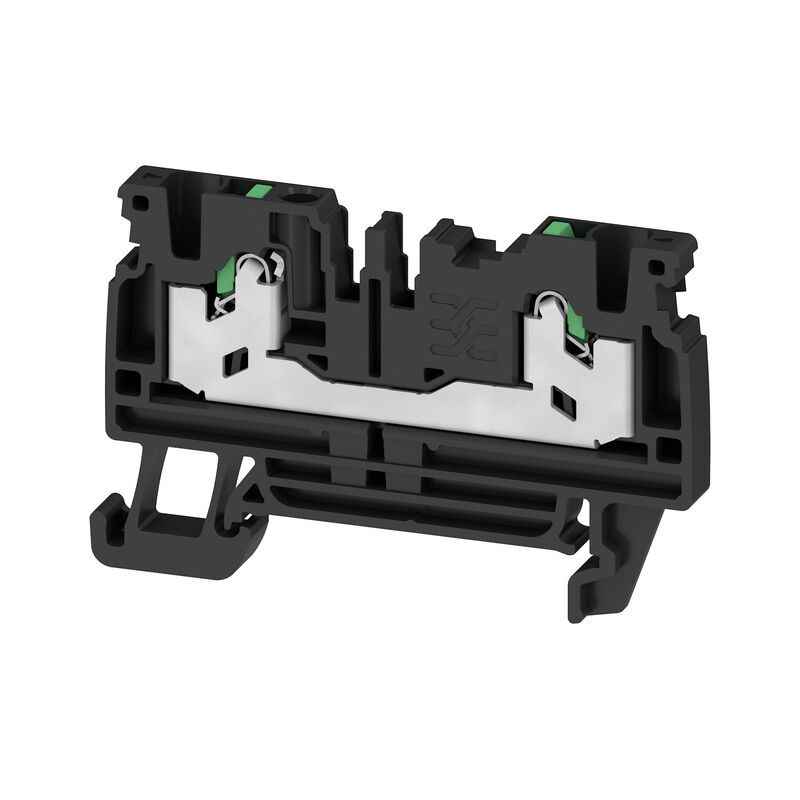

S2C 2.5 BK
S2C 2.5 BK
S2C 2.5 BK
S2C 2.5 BK

S2C 2.5 BK

Feed-through terminal block, SNAP IN, black, 2.5 mm², 24 A, 800 V, Number of connections: 2

Produkt ID 3109160000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 87 Anvendte produkter 1056
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Przewody zaciskane (kolejne przyłącze) 클램프용 컨덕터(정격 결선) CSA rating data General 評価データ UL rating data Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
인증 번호(cURusEX)
E184763

General ordering data

Versione
Feed-through terminal block, SNAP IN, black, 2.5 mm², 24 A, 800 V, Number of connections: 2
N. d’ordine
3109160000
Tipo
S2C 2.5 BK
GTIN (EAN)
4099987187077
수량
100 Styk

Dimensions and weights

Profondità
38 mm
Depth (inches)
1,496 inch
Posizione verticale
59 mm
Height (inches)
2,323 inch
Larghezza
5,1 mm
Width (inches)
0,201 inch
순중량
8,447 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

기본 재질
Wemid
컬러 코드
black
Colour of operational elements
green
UL 94 가연성 등급
V-0

System specifications

엔드 커버 플레이트 필요
Yes
전위 수
1
Number of levels
1
Number of clamping points per level
2
계층당 전위 수
1
레벨 내부 교차 결선
No
장착 레일
TS 35
N-기능
No
PE 기능
No
PEN 기능
No

Additional technical data

개방측
right
스냅온
Ja
장착 유형
Snap-on
장착물 유형
Snap-on
폭발 테스트 버전
No

Przewody zaciskane (kolejne przyłącze)

결선 유형, 추가 결선
SNAP IN

클램프용 컨덕터(정격 결선)

IEC 60947-1 규격 게이지
A2
결선 단면규격 AWG, 최대
AWG 14
결선 단면규격 AWG, 최소
AWG 22
결선 단면적, 가는 꼬임, 최소
0,34 mm²
결선 단면적, 꼬임, 최대
2,5 mm²
결선 단면적, 꼬임, 최소
0,34 mm²
결선 방향
u góry
결선 수
2
결선 유형
SNAP IN
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 미채용
  • Поперечное сечение, мин.:
    0,5 mm²
  • Поперечное сечение, макс.:
    1 mm²
  • Длина трубки, мин.:
    10 mm
  • Длина трубки, макс.:
    10 mm
  • Поперечное сечение, мин.:
    1,5 mm²
  • Поперечное сечение, макс.:
    2,5 mm²
  • Длина трубки, мин.:
    10 mm
  • Длина трубки, макс.:
    18 mm
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 채용
  • Поперечное сечение, мин.:
    0,25 mm²
  • Поперечное сечение, макс.:
    0,34 mm²
  • Длина трубки, мин.:
    8 mm
  • Длина трубки, макс.:
    8 mm
  • Поперечное сечение, мин.:
    0,5 mm²
  • Поперечное сечение, макс.:
    1 mm²
  • Длина трубки, мин.:
    8 mm
  • Длина трубки, макс.:
    12 mm
  • Поперечное сечение, мин.:
    1,5 mm²
  • Поперечное сечение, макс.:
    2,5 mm²
  • Длина трубки, мин.:
    10 mm
  • Длина трубки, макс.:
    18 mm
단면도에 따른 트윈 와이어 엔드 페룰의 튜브 길이
  • Поперечное сечение, мин.:
    0,5 mm²
  • Поперечное сечение, макс.:
    0,5 mm²
  • Длина трубки, мин.:
    8 mm
  • Длина трубки, макс.:
    12 mm
  • Поперечное сечение, мин.:
    0,75 mm²
  • Поперечное сечение, макс.:
    0,75 mm²
  • Длина трубки, мин.:
    18 mm
  • Длина трубки, макс.:
    18 mm
블레이드 크기
6 x 3,5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0,34 mm²
와이어 결선 단면적, 경질 코어 최대
2,5 mm²
와이어 결선 단면적, 경질 코어, 최소
0,34 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
2,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0,34 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0,34 mm²
클램프 범위, 최대
4 mm²
클램프 범위, 최소
0,34 mm²
탈피 길이
10 mm
트윈 와이어 종단 페룰, 최대
0,75 mm²
트윈 와이어 종단 페룰, 최소
0,5 mm²

CSA rating data

와이어 단면적 최대(CSA)
14 AWG
와이어 단면적 최소(CSA)
20 AWG
인증 번호(CSA)
200039-8116541
전류 크기 C(CSA)
15 A
전류 크기 D(CSA)
5 A
전압 크기 C(CSA)
600 V
전압 크기 D(CSA)
600 V

General

결선 단면규격 AWG, 최대
AWG 14
결선 단면규격 AWG, 최소
AWG 22
장착 레일
TS 35
표준 규격
IEC 60947-7-1

評価データ

정격 단면적
2,5 mm²
정격 전압
800 V
정격 DC 전압
800 V
정격 전류
24 A
최대 와이어에서 전류
24 A
표준 규격
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
1,33 mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
0,77 mW
서지 전압 범주
III
오염 심각도
3

UL rating data

인증 번호(cURus)
E60693
전류 크기 B(cURus)
20 A
전류 크기 C(cURus)
20 A
전류 크기 D(cURus)
5 A
전압 크기 B(cURus)
600 V
전압 크기 C(cURus)
600 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
22 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
22 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
