SAI-08Z-MXPP-4A-M08L-PNP-05U06
SAI-08Z-MXPP-4A-M08L-PNP-05U06
SAI-08Z-MXPP-4A-M08L-PNP-05U06

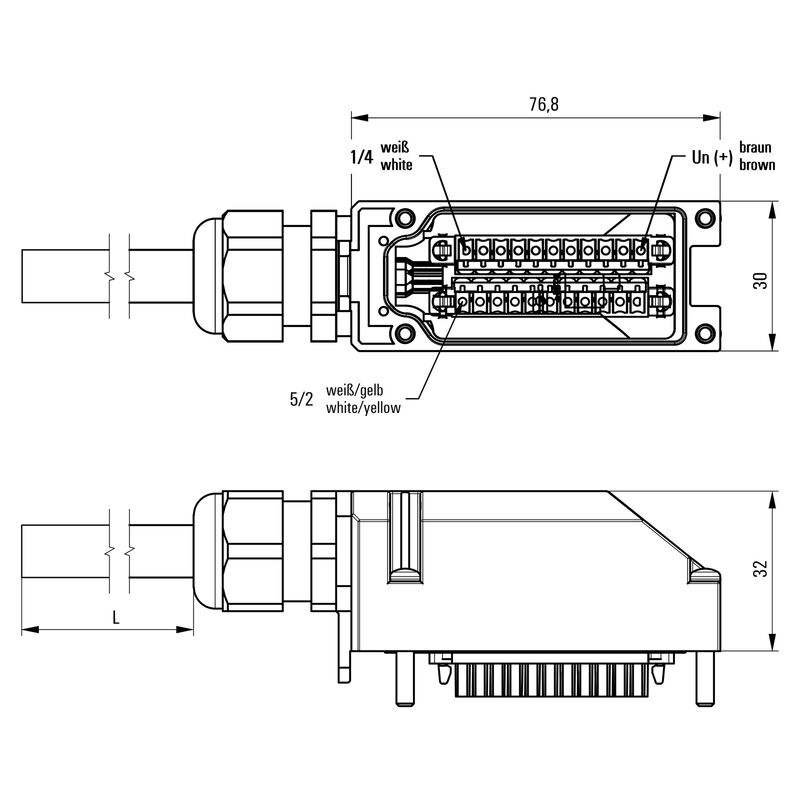

Dibujo detallado
SAI-08Z-MXPP-4A-M08L-PNP-05U06
Esquema de conexiones

SAI-08Z-MXPP-4A-M08L-PNP-05U06

Interfacce passive per sensori e attuatori, M8, 5 m, Numero di poli: 4, Numero prese di contatto: 8

N.º de artículo 2819190000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 15
Osvědčení Általános rendelési adatok Abmessungen und Gewichte Temperaturas Conformidad medioambiental del producto Datos de conexión Caractéristiques électriques Datos técnicos generales Datos del material Datos técnicos de cable Classifications

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Általános rendelési adatok

Versión
Interfacce passive per sensori e attuatori, M8, 5 m, Numero di poli: 4, Numero prese di contatto: 8
Código
2819190000
Tipo
SAI-08Z-MXPP-4A-M08L-PNP-05U06
GTIN (EAN)
4064675330417
Cantidad
1 Pieza

Abmessungen und Gewichte

Profundidad
30 mm
깊이 (인치)
1,181 inch
Altura
32 mm
Высота (в дюймах)
1,26 inch
Anchura
76,8 mm
Anchura (pulgadas)
3,024 inch
Peso neto
554,4 g

Temperaturas

Temperatura de servicio
-25 - 80°C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos de conexión

Diámetro externo del conductor, min.
8,2 mm
Diámetro externo del conductor, max.
8,8 mm
Sección de embornado, mín.
0,08 mm²
Sección de embornado, máx.
1,5 mm²
Pérdida del distribuidor
Versión de capota

Caractéristiques électriques

Tensión nominal, mín.
15 V
Tensión nominal, máx.
30 V
Tensión nominal
30 V
Intensidad de corriente máxima admisible por ranura
2 A
Corriente total
8 A
Corriente por señal
2 A
Separación potencial existente
No

Datos técnicos generales

Tipo de protección
IP67
Número de polos
4
Cable pole count
18
Número de contactos hembra
8
Rosca de conexión
M8
Grado de polución
3
Comportamiento de inflamabilidad
V-0
LED
No
Sensor LED
No

Datos del material

Material junta tórica
FKM
Material capotas
PBT
Material del distribuidor
tworzywo sztuczne
Color de carcasa
negro
Material de sellado de capotas
FKM
Rosca
CuZn, niquelado
Material de contacto
CuZn
Superficie de contacto
bañado en oro
Material soporte del contacto
PBT (V-0 según UL)

Datos técnicos de cable

Ciclos de flexión
2 Mio
Color de revestimiento
negro
Código de color
blanco
gris/rosa
marrón
blanco/amarillo
rojo
Yellow / brown
negro
blanco/gris
violeta
gris/marrón
verde
rojo/azul
amarillo
Blanco/verde
gris
marrón/verde
rosa
azul
Diámetro externo del conductor, max.
8,8 mm
Diámetro externo del conductor, min.
8,2 mm
Halógenos
No
Material de la funda
PUR
Número de polos
4
Radio de flexión mín., con movimiento
10 x diámetro del cable
Sección del conductor (impresión/online)
16 x 0,34 mm² + 2 x 0,75 mm²
Longitud de cable
5 m
Apto para cadena de arrastre
No

Classifications

ETIM 8.0
EC002585
ETIM 9.0
EC002585
ETIM 10.0
EC002585
ECLASS 14.0
27-44-01-08
ECLASS 15.0
27-44-01-08
