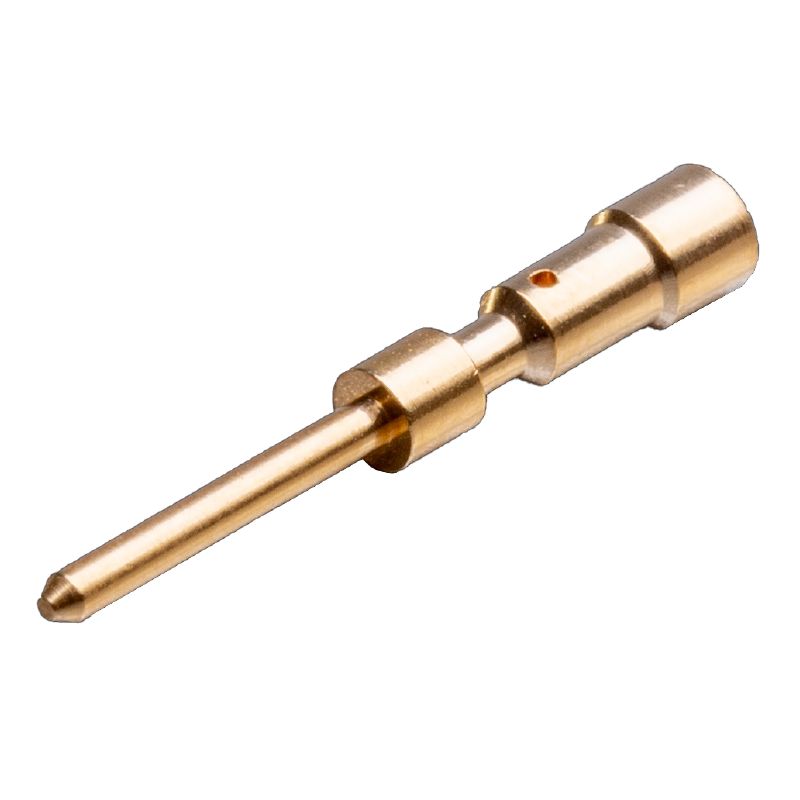

SAI-M23-KSC-0.14/1.00
A kép illusztráció
SAI-M23-KSC-0.14/1.00
Rajz

SAI-M23-KSC-0.14/1.00

Ez a termék hamarosan már nem lesz elérhető.

Utolsó rendelési dátum: /Date(1798671600000)/

Sensor/Aktor-Steckverbinder, Crimpkontakt

Cikkszám 1170150000
Adatlap letöltése Wsparcie inżynieryjne
Tartozékok 1 Tartozéka 6 Kapcsolódó termékek 6
Osvědčení Allgemeine Bestelldaten Dimensions and weights Environmental Product Compliance Beállítások re. SAI M23 krimpelőszerszám Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai Klassifikationen

Osvědčení

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E344862

Allgemeine Bestelldaten

Változat
Sensor/Aktor-Steckverbinder, Crimpkontakt
Rendelési szám
1170150000
Típus
SAI-M23-KSC-0.14/1.00
GTIN (EAN)
4032248961108
Qty.
50 items

Dimensions and weights

Hossz
16,5 mm
Length (inches)
0,65 inch
Peso neto
0,2 g

Environmental Product Compliance

RoHS megfelelőségi állapot
Konform mit Ausnahme
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Beállítások re. SAI M23 krimpelőszerszám

Beállítások re. SAI M23 krimpelőszerszám
  • Krimpelőszerszám:
    2
  • Pozicionáló helye:
    1
  • Krimpcsatlakozó:
    Krimpelő, tű, jel, 1 mm
  • Crimping mandrel adjustment acc. to mm²:
    • Vezetékkeresztmetszet:
      0,14 mm²
    • Krimpelőtüske beállítása:
      0.7
    • Vezetékkeresztmetszet:
      0,25 mm²
    • Krimpelőtüske beállítása:
      0.76
    • Vezetékkeresztmetszet:
      0,34 mm²
    • Krimpelőtüske beállítása:
      0.82
    • Vezetékkeresztmetszet:
      0,5 mm²
    • Krimpelőtüske beállítása:
      0.9
    • Vezetékkeresztmetszet:
      0,75 mm²
    • Krimpelőtüske beállítása:
      1
    • Vezetékkeresztmetszet:
      1 mm²
    • Krimpelőtüske beállítása:
      1.1

Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai

Az érintkező típusa
Érintkező
Csatlakozás típusa
Krimpelhető csatlakozás
Dugaszolási ciklusok
> 1000
Szigetelési ellenállás
> 1010 Ω
Vezeték-keresztmetszet, max.
1 mm²
Vezeték-keresztmetszet, min.
0,14 mm²
Érintkező anyaga
Vörösréz-cink ötvözet
Érintkező felület
Pozlacené

Klassifikationen

ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
