特性
版本 | Y 联接器, M8 / M8 |
订货号 | 1524700000 |
类型 | SAI-Y-3/3 M8-M8 |
GTIN (EAN) | 4050118330069 |
数量 | 1 PC |
净重 | 17 g |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | ebf89fc8-a87f-4691-b87a-dfb9921774b4 |
单出线口 1 - 接插件 | M8 孔式 |
单出线口 2 - 接插件 | M8 孔式 |
拧紧力矩矩 | M8: 0.5 - 0.6Nm |
组件出线口 - 接插件 | M8 针式 |

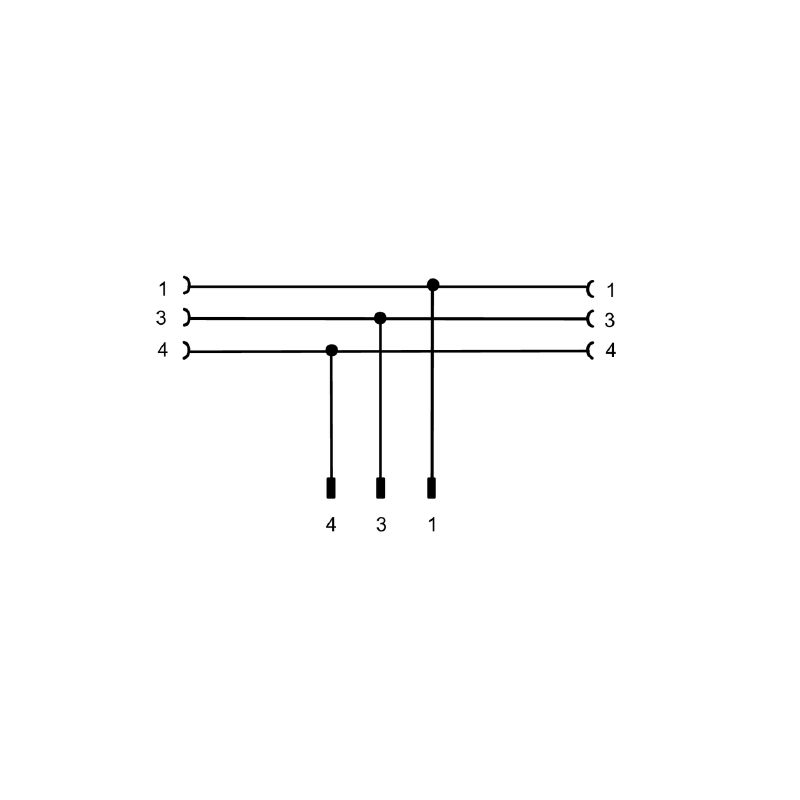

回路数 | 3 |
外壳基本材料 | PUR |
外壳温度范围 | -25…+85 °C |
屏蔽连接 | 否 |
插拔次数 | ≥ 100 |
插针镀层 | Au (Gold) |
污染等级 | 3 |
编码 | M8 = 无 |
防护等级 | IP67 |
额定电压 | 60 V |
额定电流 | 4 A |
连接器标准 | IEC 61076-2-104 |
回路数 | 3 |
外壳基本材料 | PUR |
外壳温度范围 | -25…+85 °C |
导线外径 | - |
屏蔽连接 | 否 |
插拔次数 | ≥ 100 |
插针镀层 | Au (Gold) |
污染等级 | 3 |
编码 | M8 = 无 |
联接螺纹 | M8 / M8 |
防护等级 | IP67 |
额定电压 | 60 V |
额定电流 | 4 A |
图片标题-02 | 与插图相似 |

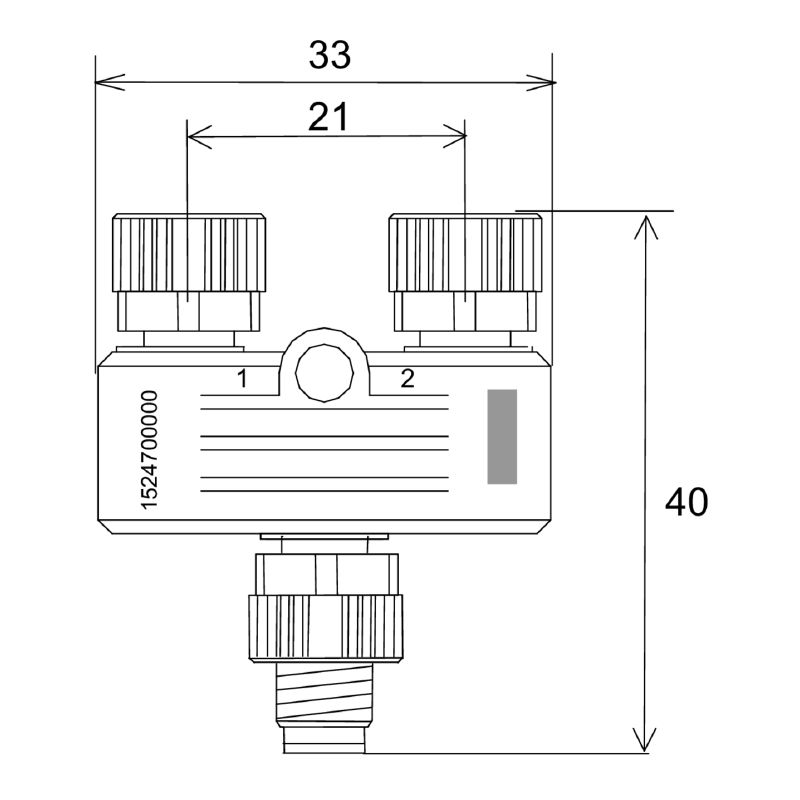

工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181270) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1524700000) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
样本 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC002925 |
ETIM 7.0 | EC002925 |
ETIM 8.0 | EC002925 |
ETIM 9.0 | EC002925 |
ECLASS 9.0 | 27-44-01-06 |
ECLASS 9.1 | 27-44-01-06 |
ECLASS 10.0 | 27-44-01-06 |
ECLASS 11.0 | 27-44-01-06 |
ECLASS 12.0 | 27-44-01-06 |
ECLASS 13.0 | 27-44-01-06 |
ECLASS 14.0 | 27-44-01-06 |
认证 | ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
证书号 (cULus) | E307231 |
