SAIB-VSCD-3P/250/7-OB
SAIB-VSCD-3P/250/7-OB
Maßzeichnung
SAIB-VSCD-3P/250/7-OB
Polbild

SAIB-VSCD-3P/250/7-OB

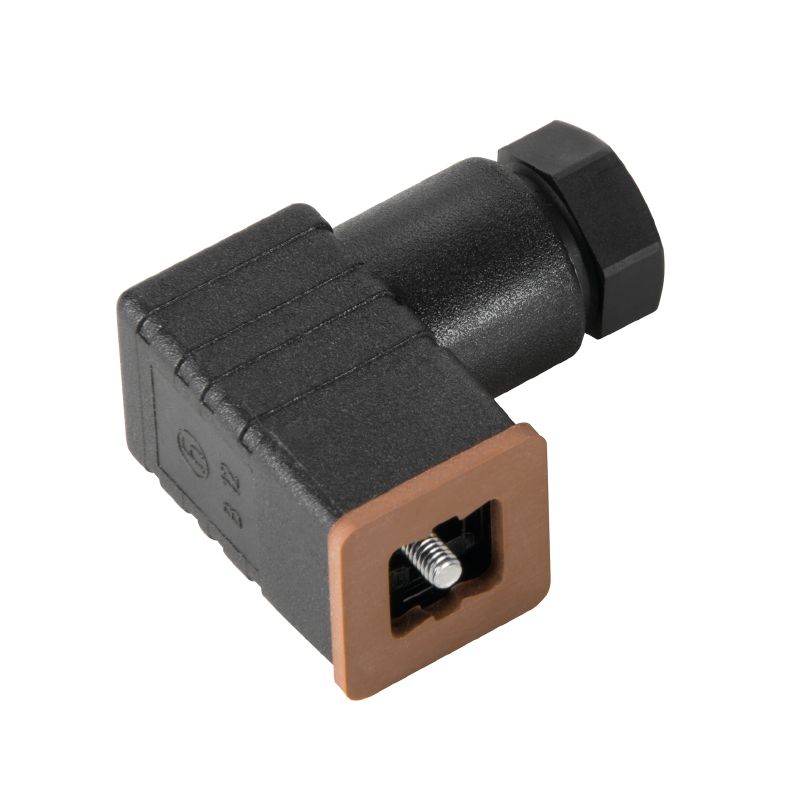

Ventilsteckverbinder (feldkonfektionierbar), Polzahl: 3, Bauform C DIN (8 mm), ohne Beschaltung, 250 V, 0.25...0.75 mm²

Art.-Nr. 1873220000
Datenblatt herunterladen Engineering Support
Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Ventilsteckverbinder (feldkonfektionierbar), Polzahl: 3, Bauform C DIN (8 mm), ohne Beschaltung, 250 V, 0.25...0.75 mm²
Best.-Nr.
1873220000
Art
SAIB-VSCD-3P/250/7-OB
GTIN (EAN)
4032248495443
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
12 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
Schraubanschluss
Anschlussquerschnitt, max.
0,75 mm²
Anschlussquerschnitt, min.
0,25 mm²
Codierung
Bauform C DIN (8 mm)
Gehäusebasismaterial
PA 6 GF
Grado de polución
3
Isolationswiderstand
108 Ω
Kabeldurchmesser, max.
6 mm
Kabeldurchmesser, min.
4,5 mm
Kontaktmaterial
CuZn
Kontaktoberfläche
CuSn
LED
Nein
Leiteranschlussquerschnitt, max.
0,75 mm²
Leiteranschlussquerschnitt, min.
0,25 mm²
Nennspannung
250 V
Nennstrom
6 A
Plugging cycles
≤ 50
Polzahl
3
Prensaestopas
PG 7
Schirmanschluss
Nein
Schutzart
IP65
im verschraubten Zustand
Schutzbeschaltung
ohne Beschaltung
Temperaturbereich Gehäuse
-25…+90 °C

Klassifikationen

ETIM 8.0
EC003623
ETIM 9.0
EC003623
ETIM 10.0
EC003623
ECLASS 14.0
27-44-01-05
ECLASS 15.0
27-44-01-05
