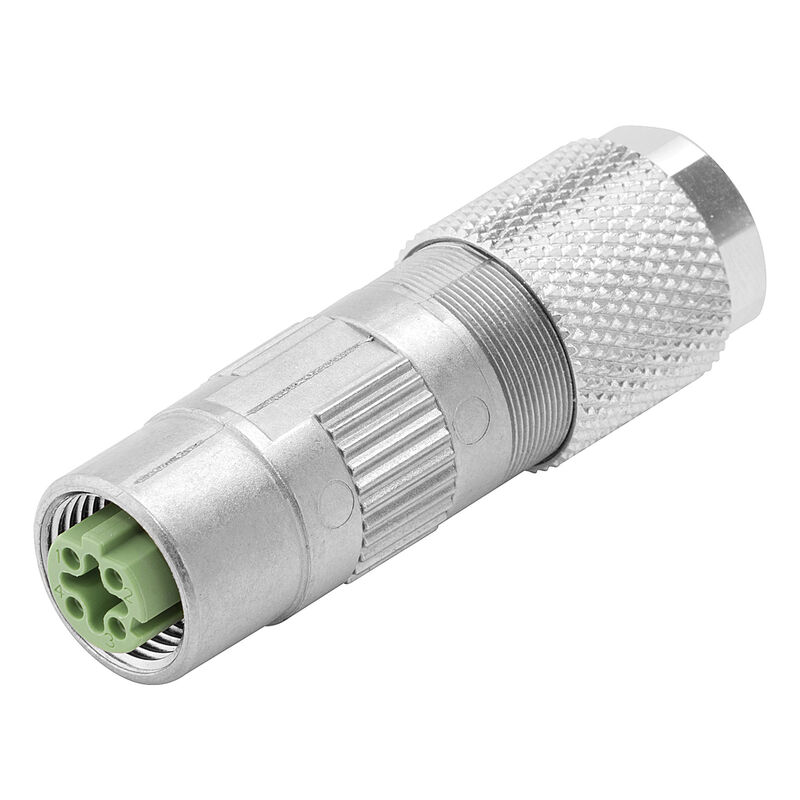

SAIBGI-M-4D-5/9.7-M12
SAIBGI-M-4D-5/9.7-M12

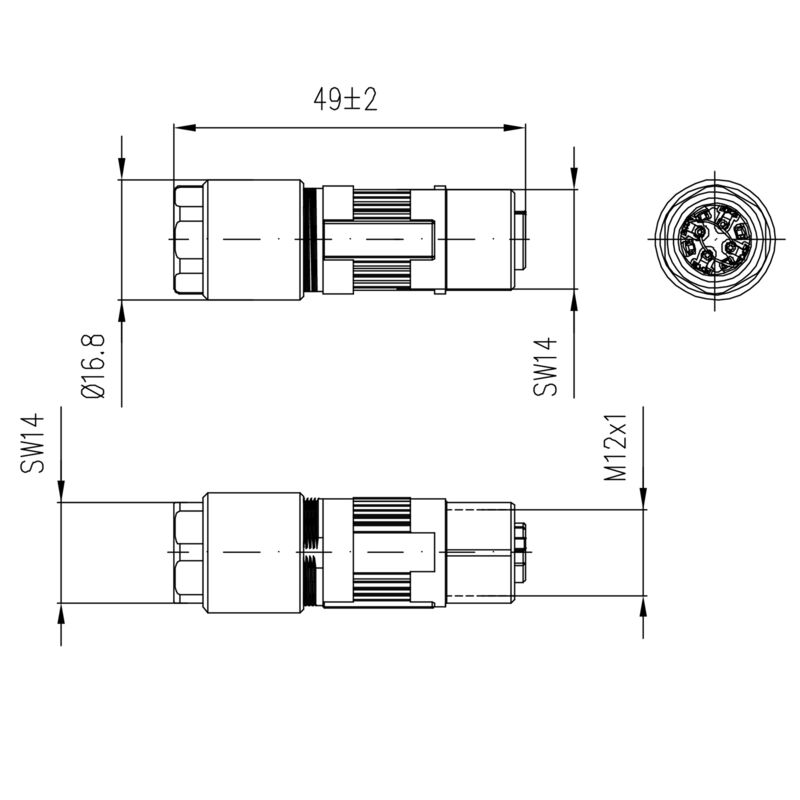

Dibujo acotado
SAIBGI-M-4D-5/9.7-M12
Asignación de pines

SAIBGI-M-4D-5/9.7-M12

Conector acoplable en campo, M12

N.º de artículo 2812410000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 3
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos conectores de libre configuración Datos generales Propiedades eléctricas Normas generales Normas Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
Conector acoplable en campo, M12
Código
2812410000
Tipo
SAIBGI-M-4D-5/9.7-M12
GTIN (EAN)
4064675295228
Cantidad
1 Pieza

Dimensiones y pesos

Diámetro
16,8 mm
Peso neto
26,1 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Datos técnicos conectores de libre configuración

Cable diameter, max.
9,7 mm
Cable diameter, min.
5 mm
Category
Cat. 5e
Coding
Codificación D
Conductor cross-section, max.
0,34 mm²
Contact surface
bañado en oro
Corrente nominale
4 A
Housing main material
fundición inyectada de cinc niquelada
Insulation resistance
≥ 100 MΩ
LED
No
Material låsring
Fundición inyectada de cinc
Number of poles
4
Névleges feszültség
250 V
Plugging cycles
≥ 100
Protection degree
IP67
Section de raccordement du conducteur, min.
0,14 mm²
Skärmanslutning
Sí
Temperature range of housing
-40 … +85 ° C
Type of connection
Conexión de bornes por desplazamiento del aislante
Степень загрязнения
2
Тип контакта
Hembra

Datos generales

Número de polos
4
Conexión 1
M12
Conexión 2
IDC
Grado inflamabilidad según UL 94
V-0
Material capotas
fundición inyectada de cinc niquelada
Diámetro del aislante, min.
0,85 mm
Diámetro del aislante, max.
1,6 mm
Categoría
Cat. 5e
Rosca de conexión
M12
Superficie de contacto
bañado en oro
Diámetro del cable, rígido, mín.
0,4 mm
Diámetro del cable, rígido, máx.
0,64 mm
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 24/1
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 22/1
Diámetro del cable, flexible, mín.
0,48 mm
Diámetro del cable, flexible, máx.
0,76 mm
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de conexión del conductor, flexible, max.
0,36 mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 26/7
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 22/7
Tipo de protección
IP67
Ciclos de enchufado
≥ 100

Propiedades eléctricas

Resistencia del aislamiento
≥ 100 MΩ
Tensión nominal
250 V

Normas generales

Conector norma
IEC 61076-2-101

Normas

Conector norma
IEC 61076-2-101

Clasificaciones

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
