特性

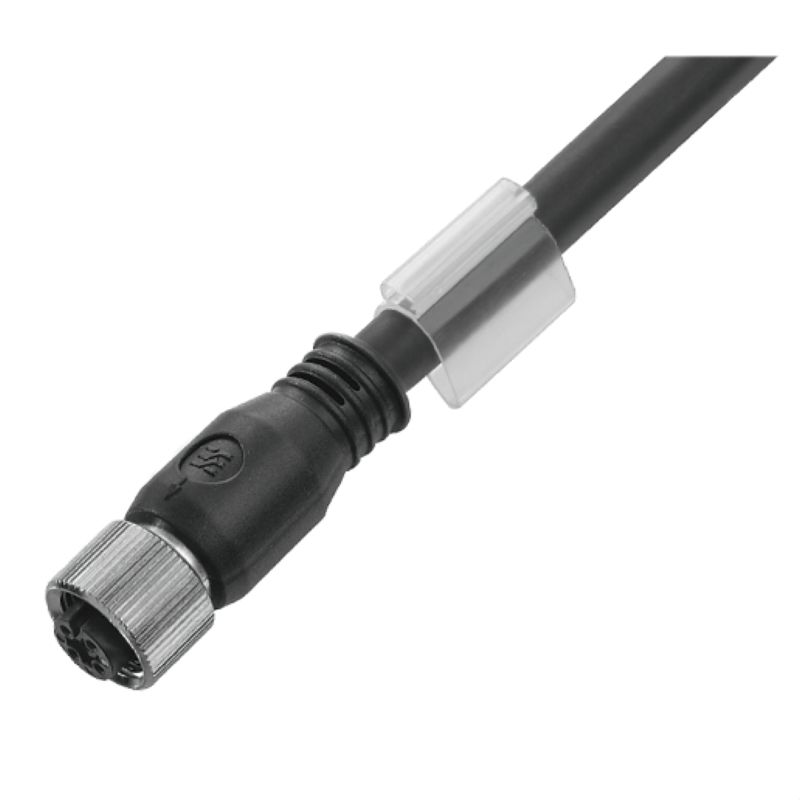

| 版本 | 传感器/执行器导线, 一端不带联接器, M12, 回路数 : 5, 2.5 m, 孔式 直, 带屏蔽: 是, LED: 不, 护套材料: PUR, 卤素: 不 |
| 订货号 | 9456140250 |
| 类型 | SAIL-M12BG-5S2.5U |
| GTIN (EAN) | 4032248230327 |
| 数量 | 1 PC |
| 净重 | 122 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 传输速率 | 200 m/s |
| 加速度 | 5 m/s² |
| 卤素 | 不 |
| 回路数 | 5 |
| 外径 | 5.7 mm ± 0.2 mm |
| 外部覆层符合 UL AWM 样式 | 20549 (80 °C / 300 V) |
| 带屏蔽 | 是 |
| 弯曲循环 | 2 Mio |
| 抗扭强度 | 0 °/m |
| 抗水解，抗微生物 | 是 |
| 护套材料 | PUR |
| 护套颜色 | 黑色 |
| 无 LABS | 是 |
| 最小弯曲半径，可变 | 10 x 电缆直径 |
| 最小弯曲半径，固定 | 5 x 电缆直径 |
| 电缆长度 | 2.5 m |
| 电缆长度可配置 | 无 |
| 移动中的温度范围 | -25...80 °C |
| 线芯符合 UL AWM 样式 | 10493 (80 °C / 300 V) |
| 绝缘 | PP |
| 耐焊珠高温 | 无 |
| 芯线横截面积 | 0.34 mm² |
| 辐照交联 | 无 |
| 适用于拖曳电缆 | 是 |
| 防油 | 符合 IEC 60811:404 |
| 防焊接火花 | 无 |
| 阻燃性 |
In accordance with UL1581 UL / CUL FT2
符合 IEC 60332-2-2 |
| 静止时的温度范围 | -40...80 °C |
| 颜色编码 |
蓝色
白色 棕色 灰色 黑色 |
| LED | 不 |
| 外壳基本材料 | PUR |
| 外壳温度范围 | -25…+85 °C |
| 拧紧力矩矩 | M12: 0.8 - 1.2Nm |
| 插拔次数 | ≥ 100 |
| 插针镀层 | 镀金的 |
| 污染等级 | 3 |
| 类型 | 孔式 直 |
| 绝缘强度 | 108 Ω |
| 编码 | A 编码 |
| 联接螺纹 | M12 |
| 螺纹环材料 | 锌压铸 |
| 跳线 | 不 |
| 防护等级 |
IP65
IP66 IP67 IP68 拧入时 |
| 额定电压 | 60 V |
| 额定电流 | 4 A |
| 绝缘强度 | 108 Ω |
| 额定电压 | 60 V |
| 证书号 (cULus) | E307231 |
| 连接器标准 | IEC 61076-2-101 |
| 连接器标准 | IEC 61076-2-101 |
| 插头，左 | M12, A 编码, IP69, 孔式端头, 笔直, 塑料, 带屏蔽 |
| 插头，右 | 自由导线端 |
| 图片标题-04 | 插针分配方案 |
| 图片签名-04 | Socket |
| 图片标题-06 | 理想的工具：Screwty ® 带扭矩功能 |
| 图片签名-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153255) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9456140250) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9456140250) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E307231 |
