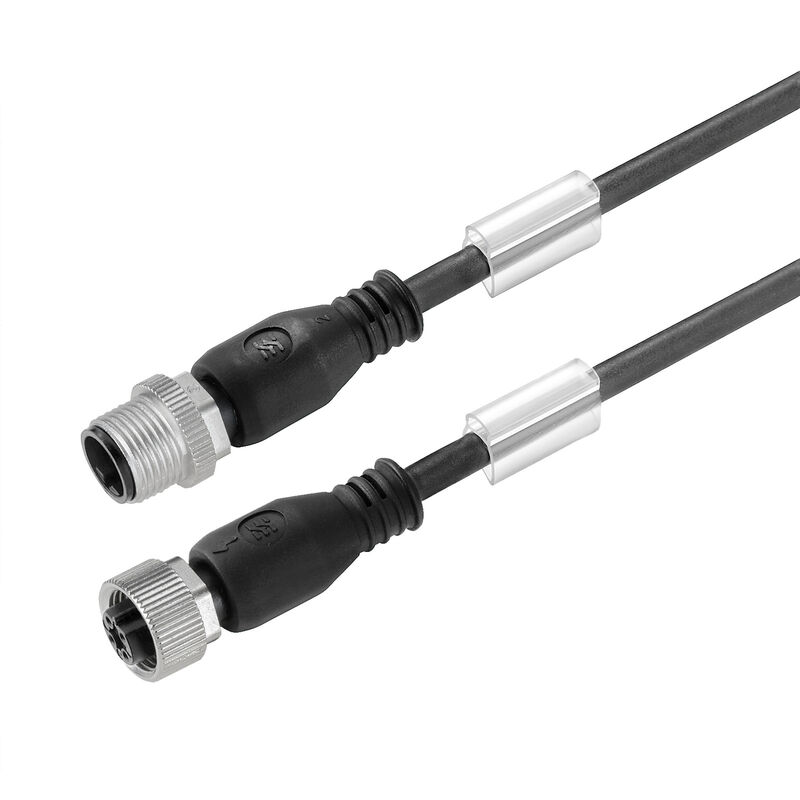

SAIL-M12GM12G-3-10.2U
SAIL-M12GM12G-3-10.2U
Polschema
Male, straight
SAIL-M12GM12G-3-10.2U
Detaljerad ritning
Straight socket
SAIL-M12GM12G-3-10.2U
Polschema
Male
SAIL-M12GM12G-3-10.2U
Polschema
Socket
SAIL-M12GM12G-3-10.2U
Kopplingsbild
Schaltbild

SAIL-M12GM12G-3-10.2U

Denna produkt är snart inte tillgänglig längre.

Last order date: /Date(1790719200000)/

Alternativ produkt: 9457231000

Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 3, 10.2 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

Produkt-ID 9457231020
Ladda ner datablad Téléchargements de produits Teknisk support
Använda produkter 82
Homologaciones Datos generales para pedido Dimensions and weights Conformidad medioambiental del producto Tekniska data för kabel Allmänna tekniska data Elektrické vlastnosti Standards Plug, left Plug, right Product images Clasificaciones

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Utförande
Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 3, 10.2 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Art.nr.
9457231020
Typ
SAIL-M12GM12G-3-10.2U
GTIN (EAN)
4050118624670
Qty.
1 items
Delivery status
This article will no longer be available in the future.
Last order date
/Date(1790719200000)/
Alternativ produkt
[9457231000](~/p/9457231000)

Dimensions and weights

Diameter
3,8 mm
Net weight
228,8 g

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme con exención
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Accelerartion
5 m/s²
Antal poler
3
Böjcykler
12 milj.
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Böjningscykler vid vridning
> 5 Mio.
Färkodning
brun
blå
svart
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Halogener
Nej
hastighet
3,33 m/s
Hydrolys- och mikrobresistent
Ja
Hygroskopiskt mantelmaterial
Ja
Isolering
PP
Kabellängd
10,2 m
Konfigurerbar kabellängd
Ano
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
LABS-fri
Ano
Ledararea
0,34 mm²
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelfärg
černá
Mantelmaterial
PUR
Oljebeständighet
Yes
Skärmad
No
Släpkedjetålighet
Yes
Säker mot svetsstänk
No
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...60 °C
Vridningslängd
1 m
Vridtålighet
180 °/m
Ytterdiameter
3.8 mm ± 0.15 mm

Allmänna tekniska data

Anslutningsgänga
M12 / M12
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kontaktyta
Pozlacené
LED
Ne
Material låsring
Tlakově litý zinek
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Skyddsklass
IP65
IP66
IP67
IP68
when screwed in
IP69
Stickcykler
≥ 100
Stöt- och vibrationssäker motsvarande
Section B
Temperaturområde kapsling
-25…+85 °C
Utförande
pin, straight - socket, straight

Elektrické vlastnosti

Isolationsmotstånd
108 Ω
Nominell spänning
250 V

Standards

Stöt- och vibrationssäker motsvarande
Section B

Plug, left

Stickkontakt vänster
M12, A-coded, IP69, male contact, straight, Plastic, unshielded

Plug, right

Stickkontakt höger
M12, A-coded, IP69, female contact, straight, Plastic, unshielded

Product images

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
