SAIL-M8WM8G-3-2.0U
SAIL-M8WM8G-3-2.0U
치수 도면
Male, angled
SAIL-M8WM8G-3-2.0U
치수 도면
Male, straight
SAIL-M8WM8G-3-2.0U
폴 계획
Male
SAIL-M8WM8G-3-2.0U
폴 계획
Socket
SAIL-M8WM8G-3-2.0U
배선도
Schaltbild
SAIL-M8WM8G-3-2.0U
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8WM8G-3-2.0U

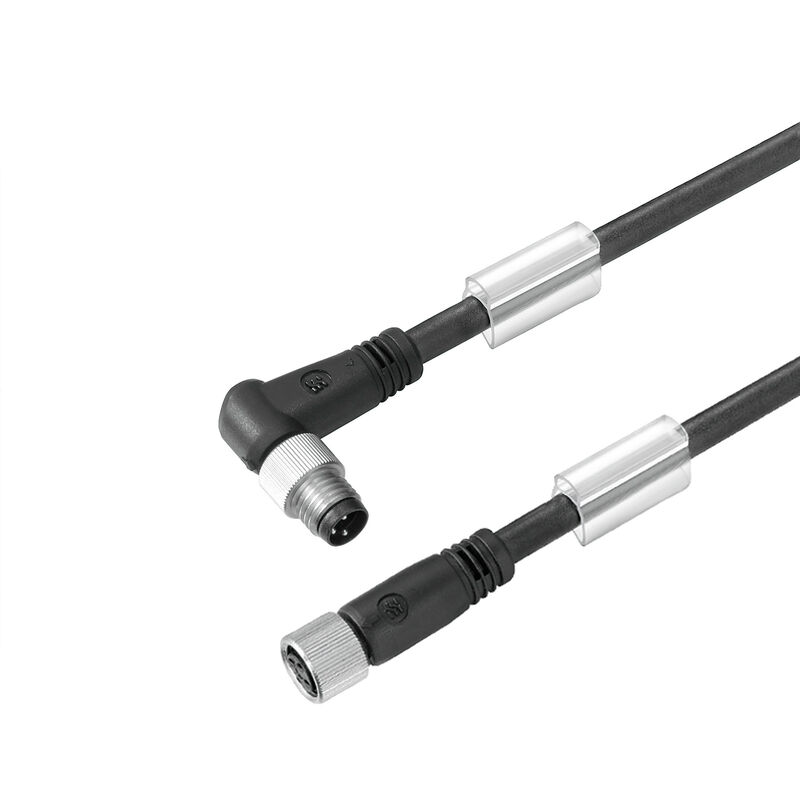

센서/액추에이터 라인, 연결선, M8 / M8, 폴 수 : 3, 2 m, 핀, 직각형 - 부쉬 직선, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 1073020200
데이터 시트 다운로드 제품 다운로드 엔지니어링 지원
액세서리 6 관련 제품 8
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 표준 플러그, 좌 플러그, 우 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

일반 주문 데이터

버전
센서/액추에이터 라인, 연결선, M8 / M8, 폴 수 : 3, 2 m, 핀, 직각형 - 부쉬 직선, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
주문 번호
1073020200
유형
SAIL-M8WM8G-3-2.0U
GTIN(EAN)
4050118192223
수량
1 items

치수 및 중량

직경
3,6 mm
순중량
45,76 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

Długość kabla
2 m
Mantelfärg
검은색(RAL 9005와 유사)
Resistance to oils
Yes
UL AWM 방식 규격 외부 클래딩
20549 (80 °C / 300 V)
UL AWM 방식 규격 코어
10493 (80 °C / 300 V)
芯线横截面积
0,25 mm²
适用于拖曳电缆
예
가속
5 m/s²
가수분해 및 미생물 내성
예
구부림 반경, 최소, 고정
5 x 케이블 직경
구부림 반경, 최소, 이동
10 x 케이블 직경
구부림 주기
5 Mio
구성 가능 케이블 길이
아니요
드레인 와이어 통합
아니오
비틀림 길이
1 m
비틀림 저항
180 °/m
비틀림 지점 휨 주기
> 5 Mio.
속도
3,33 m/s
온도 범위, 고정
-50...80 °C
온도 범위, 이동
-25...60 °C
외경
3.6 mm + 0.15 mm
외피 재질
PUR
용접 비드 내성
아니요
용접 스파크 저항
아니요
절연
PP
조사 교차결합
아니요
차폐
아니요
컬러 코딩
갈색
파란색
검은색
폴 수
3
할로겐
아니요
화염 내성
IEC 60332-2-2 규격 적합
In accordance with UL1581 UL / CUL FT2

일반 기술 데이터

LED
아니요
결선 나사산
M8 / M8
공칭 전압
60 V
나사선 링 재질
황동, 니켈 도금
버전
핀, 직각형 - 부쉬 직선
보호 등급
IP65
IP66
IP67
IP68
스크류된 경우
IP69
오염 심각도
3
절연 저항
108Ω
점퍼 연결
아니요
접점 표면
금도금
정격 전류
4 A
조임 토크
M8: 0.5 - 0.6 Nm
코딩
A-코딩
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

공칭 전압
60 V
절연 저항
108Ω

일반 표준

Norma dot. łączników wtykowych
IEC 61076-2-104
Nr certyfikatu (cULus)
E307231

표준

Norma dot. łączników wtykowych
IEC 61076-2-104

플러그, 좌

플러그 좌측
M8, IP69, 수형 접점, 90° 꺾임, 플라스틱, 비차폐

플러그, 우

플러그 우측
M8, IP69, 암형 접점, 직선, 플라스틱, 비차폐

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
