SAIS-WDF-4-M20-T-COD
SAIS-WDF-4-M20-T-COD
폴 계획
Plug

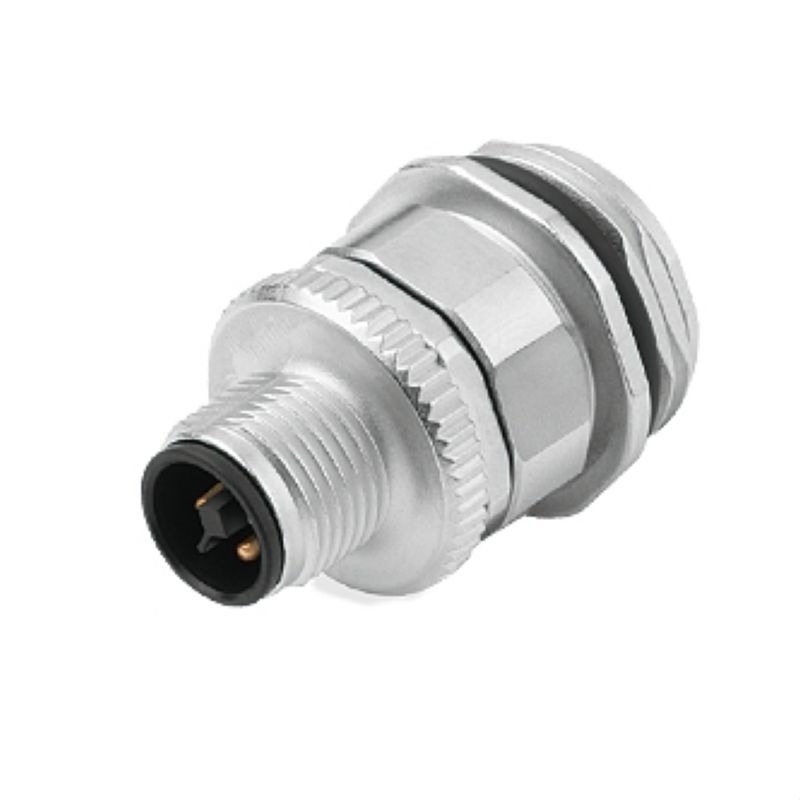

SAIS-WDF-4-M20-T-COD

패널 간선 관통, 극 수: 4, 코딩: T-coded, M12, 60 V

항목 번호 1392710000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 5
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 기술 데이터 맞춤형 플러그 커넥터 일반 기술 사양 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E307231

일반 주문 데이터

버전
패널 간선 관통, 극 수: 4, 코딩: T-coded, M12, 60 V
주문 번호
1392710000
유형
SAIS-WDF-4-M20-T-COD
GTIN(EAN)
4050118193374
수량
1 items

치수 및 중량

순중량
25,5 g

환경 제품 규정 준수

RoHS 준수 상태
준수
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

기술 데이터 맞춤형 플러그 커넥터

Codierung
T-coded
Conductor cross-section, max.
1,5 mm²
Conductor cross-section, min.
0,14 mm²
Contact surface
금도금
Materiale dei contatti
CuZn
Matériau de base du boîtier
아연 주조
Märkström
12 A
Number of poles
4
Plugging cycles
≥ 100
Skyddsklass
IP67
Szigetelési ellenállás
108Ω
Type de raccordement
스크류 결선
Номинальное напряжение
60 V
나사선 링 재질
주조 아연
실드 결선
No
오염 심각도
3
정격 전류
12 A
케이블 글랜드
M 20
하우징의 온도 범위
-40 ~ +85 ° C

일반 기술 사양

결선 나사산
M12
결선 유형
스크류 결선
공칭 전압
60 V
극 수
4
나사선 링 재질
주조 아연
보호 등급
IP67
오염 심각도
3
절연 저항
108Ω
접점 재질
CuZn
접점 표면
금도금
정격 전류
12 A
케이블 글랜드
M 20
코딩
T-coded
플러그 주기
≥ 100
하우징 기본 재질
아연 주조
하우징의 온도 범위
-40 ~ +85 ° C

분류

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
