特性

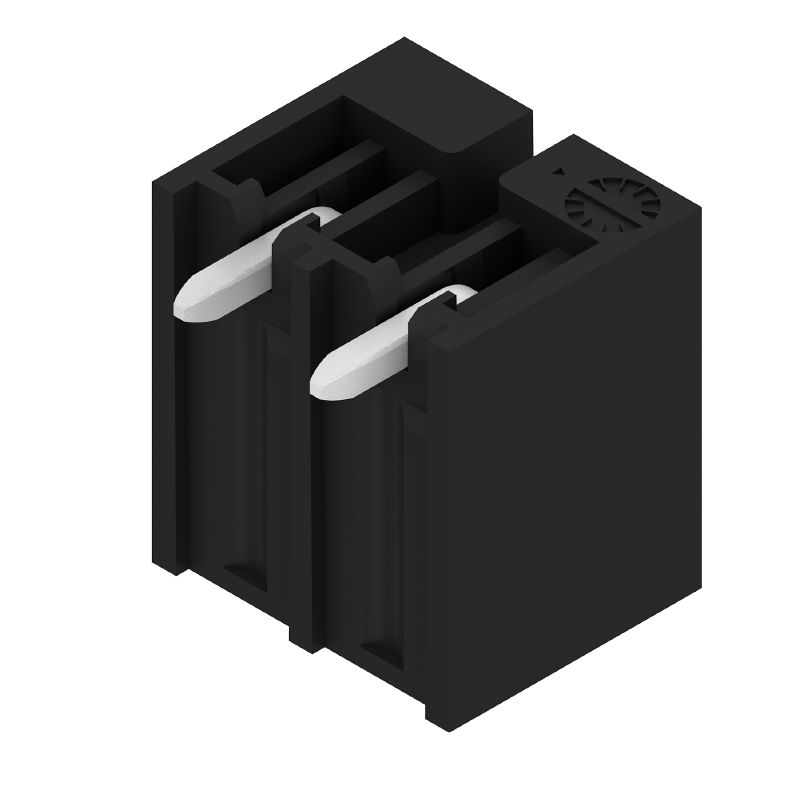

| 版本 | PCB 接插件, 插座, 侧面封闭, THT/THR 焊接联接, 3.81 mm, 回路数: 2, 90°, 焊脚长度 (l): 1.5 mm, 镀锡, 黑色, Tape |
| 订货号 | 1863140000 |
| 类型 | SC-SMT 3.81/02/90G 1.5SN BK RL |
| GTIN (EAN) | 4032248428335 |
| 数量 | 400 PC |
| 产品数据 |
IEC: 320 V / 17.5 A UL: 300 V / 11 A |
| 包装 | Tape |
| 深 | 9.2 mm |
| 深度 (英寸) | 0.362 inch |
| 高度 | 8.57 mm |
| 高度 (英寸) | 0.337 inch |
| 最低安装高度 | 7.07 mm |
| 宽度 | 8.31 mm |
| 宽度 (英寸) | 0.327 inch |
| 净重 | 1.48 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - BC/SC 3.81 系列 |
| 联接类型 | 板联接 |
| 安装在印刷线路板上 | THT/THR 焊接联接 |
| 间距 P（单位：mm） | 3.81 mm |
| 间距 P（单位：inch） | 0.15 " |
| 出线方向 | 90° |
| 回路数 | 2 |
| 每回路的焊脚数目 | 1 |
| 焊脚长度 (l) | 1.5 mm |
| 焊针长度公差 | 0 / -0,02 mm |
| 焊针规格 |
d = 1.0 mm
八角形 |
| 焊针规格 = d tolerance | 0 / -0,04 mm |
| 焊接孔直径 (D) | 1.3 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| 焊盘外直径 | 2.1 mm |
| 基板开孔直径 | 1.9 mm |
| L1（mm） | 3.81 mm |
| L1（inch） | 0.15 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 防触电保护（按照DIN VDE57106） | 未连接插头的手指安全保护 / 连接插头的手背安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入/ IP 10 未插入 |
| 通道电阻 | ≤5 mΩ |
| 可编码 | 是 |
| 绝缘材料 | LCP GF |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | IIIa |
| 相比漏电起痕指数（CTI） | ≥ 175 |
| Moisture Level (MSL) | 1 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 120 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 120 °C |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 17.5 A |
| 额定电流，最大回路数 (Tu = 20°C) | 13.9 A |
| 额定电流，最小回路数 (Tu = 40°C) | 17 A |
| 额定电流，最大回路数 (Tu = 40°C) | 12.4 A |
| 额定电压值（过电压等级II/污染等级2） | 320 V |
| 额定电压值（过电压等级III/污染等级2） | 160 V |
| 额定电压值（过电压等级III/污染等级3） | 160 V |
| 额定冲击电压（过压等级 II/污染等级2） | 2.5 kV |
| 额定冲击电压（过压等级III/污染等级2） | 2.5 kV |
| 额定冲击电压（过压等级III/污染等级3） | 2.5 kV |
| 瞬时耐电流 | 3 x 1s ， 76 A |
| 机构 | CSA |
| CSA 认证号 | 200039-1121690 |
| 额定电压 (使用组 B / CSA) | 300 V |
| 额定电流 (使用组 B / CSA) | 11 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电流 (使用组 B / UL 1059) | 11 A |
| 额定电流 (使用组 D / UL 1059) | 11 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| ESD 等级包装 | 静电耗散 |
| 包装 | Tape |
| VPE 长度 | 332 mm |
| VPE 宽度 | 332 mm |
| VPE 高度 | 40 mm |
| 卷带深度 (T2) | 11.1 mm |
| 卷带宽度 (W) | 32 mm |
| 卷带盒深度 (K0) | 10.6 mm |
| 卷带盒高度 (A0) | 9.5 mm |
| 卷带盒宽度 (B0) | 8.6 mm |
| 卷带盒间隔 (P1) | 16 mm |
| 卷带孔间隔 (E) | 1.75 mm |
| 卷带盒间隔 (F) | 14.2 mm |
| 卷带直径 ∅ (A) | 330 mm |
| 表面电阻 | Rs = 109 - 1012 Ω |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 图示中P = 间距 • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
