SCD-THR 3.81/22/180G 3.2SN BK BX
Imagen de producto
SCD-THR 3.81/22/180G 3.2SN BK BX
Imagen de producto
SCD-THR 3.81/22/180G 3.2SN BK BX
Dimensional drawing

SCD-THR 3.81/22/180G 3.2SN BK BX

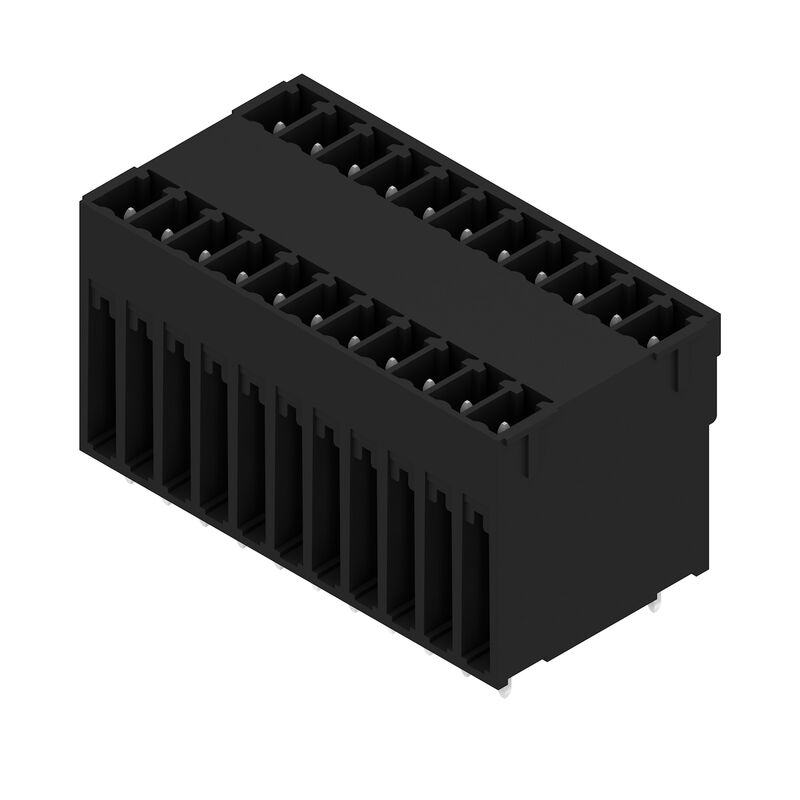

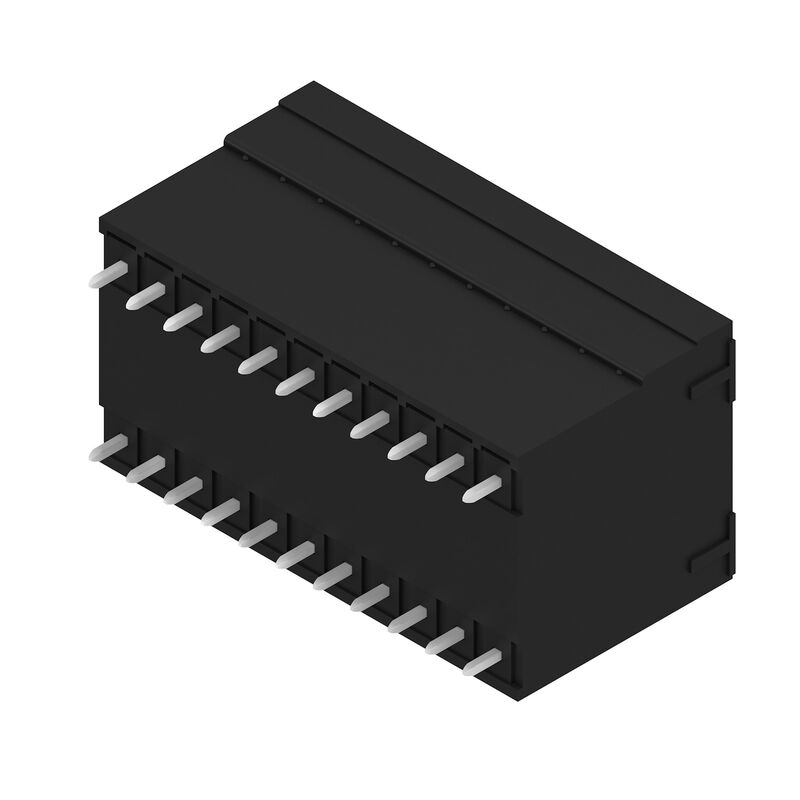

PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.81 mm, Number of poles: 22, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box

Art.-Nr. 1031050000
Download data sheet Soporte técnico Descargas de productos
Accesorios 2 Productos relacionados 12
Approvals General ordering data Dimensions and weights Environmental Product Compliance 시스템 사양 Material data IEC 정격데이터 Dane znamionowe wg CSA Номинальные характеристики по UL 1059 패키징 Important note Klasyfikacje

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Versione
PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.81 mm, Number of poles: 22, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box
N. d’ordine
1031050000
Tipo
SCD-THR 3.81/22/180G 3.2SN BK BX
GTIN (EAN)
4032248760121
CPZ
50 Штука
Продуктное отношение
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Упаковка
Ящик

Dimensions and weights

Profondità
22,7 mm
Profondità (pollici)
0,894 inch
Posizione verticale
25,1 mm
Wysokość (cale)
0,988 inch
Najmniejsza wysokość montażu
21,9 mm
Larghezza
43,3 mm
Szerokość (cale)
1,705 inch
Peso netto
18,601 g

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

시스템 사양

Famiglia prodotti
OMNIMATE 시그널 - 시리즈 BC/SC 3.81
Tipo di collegamento
Board connection
Montaggio su circuito stampato
Połączenie lutowane THT/THR
Passo in mm (P)
3,81 mm
Passo in pollici (P)
0,15 "
Angolo di uscita
180°
Numero di poli
22
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,02 / -0,02 mm
Dimensioni del codolo a saldare
d = 1,0 mm
oktagonal
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
2,1 mm
Template aperture diameter
1,9 mm
L1 in mm
38,1 mm
L1 in inches
1,5 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
8 N
Fuerza de extracción/polo, máx.
5,5 N

Material data

Materiale isolante
LCP GF
Colori
black
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Materiale dei contatti
Cu-alloy
Superficie dei contatti
tinned
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

IEC 정격데이터

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
9,4 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
8,1 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s with 76 A

Dane znamionowe wg CSA

Tensione nominale (Gruppo B / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
11 A

Номинальные характеристики по UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
11 A
Corrente nominale (Gruppo D / UL 1059)
11 A
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

패키징

Imballaggio
박스
Lunghezza VPE
280 mm
Larghezza VPE
255 mm
Altezza VPE
28 mm

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Symbol P na rysunkach oznacza raster
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
