特性

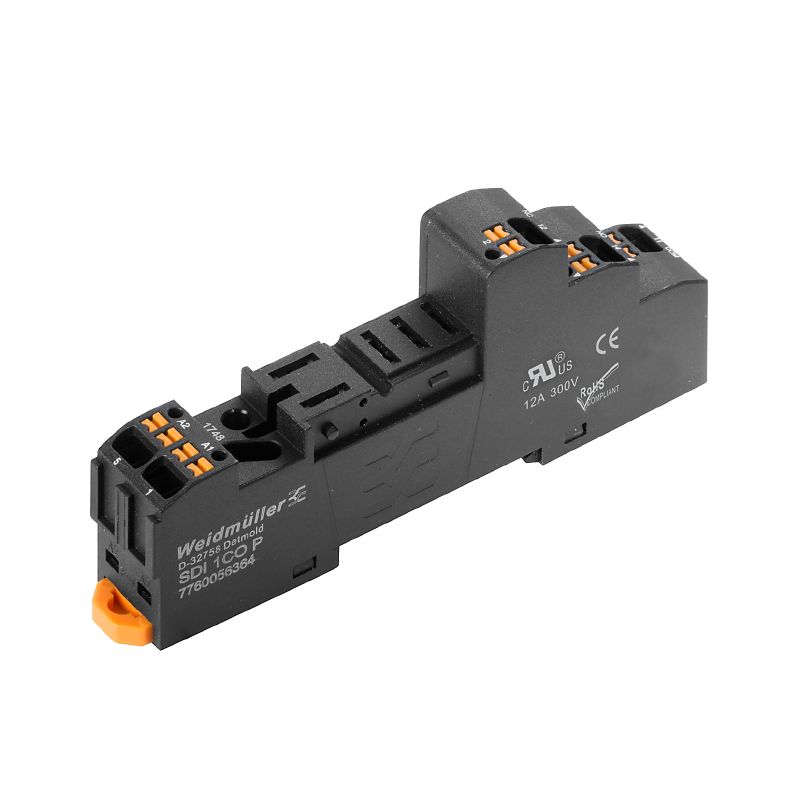

| 版本 | D-SERIES DRI, 继电器底座, 触点数量: 1, 转换触点, 持续电流: 12 A, PUSH IN |
| 订货号 | 7760056364 |
| 类型 | SDI 1CO P |
| GTIN (EAN) | 6944169772283 |
| 数量 | 20 PC |

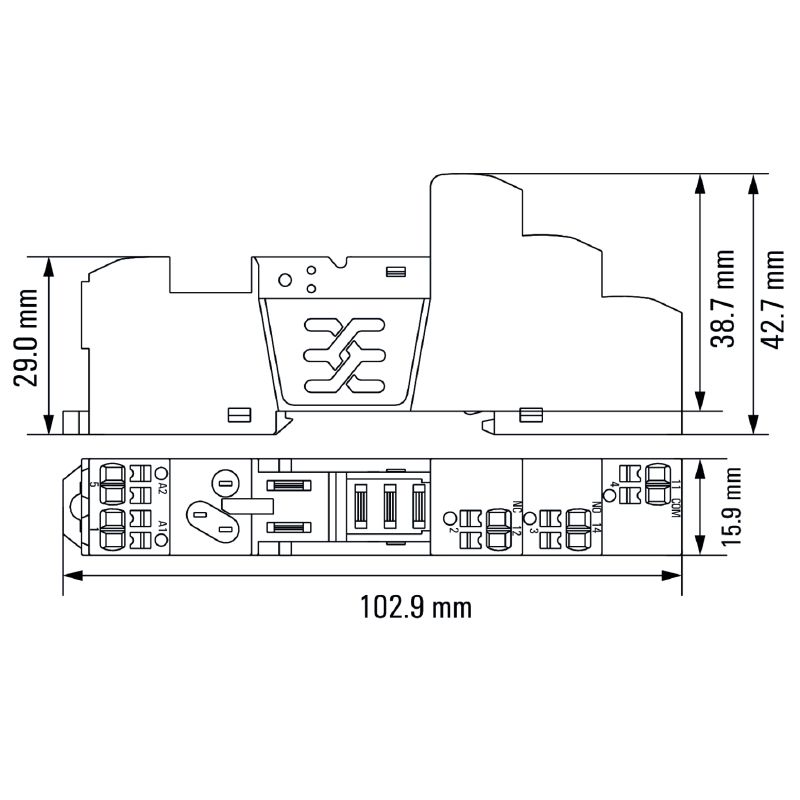

| 深 | 42.7 mm |
| 深度 (英寸) | 1.681 inch |
| 高度 | 102.1 mm |
| 高度 (英寸) | 4.02 inch |
| 宽度 | 15.9 mm |
| 宽度 (英寸) | 0.626 inch |
| 净重 | 10.75 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -40 °C...55 °C |
| 湿度 | 5…85%, 无冷凝 |
| RoHS 合规状态 | 符合要求 |
| REACH SVHC | No SVHC above 0.1 wt% |
| cURus 证书号 | E312083 |
| 额定开关电压 | 250 V AC |
| 持续电流 | 12 A |
| 最大开关电压，交流 | 250 V |
| 触点类型 | 1 转换触点 |
| 导轨 | TS 35 |
| 颜色编码 | 黑色 |
| UL94阻燃等级组件 |
|
| 额定电压 | 300 V |
| 污染等级 | 2 |
| 过压等级 | III |
| 绝缘材料组 | IIIb |
| 电气间隙和爬电距离，输入—输出 | ≥ 3 mm |
| 控制端 - 负载端间的耐压强度 | 5 kVeff / 1min |
| 抗冲击耐压 | 4.8 kV (1.2/50 µs) |
| 相邻触点的脉冲耐受电压 | 4.8 kV (1.2/50 µs) |
| 防护等级 | IP20 |
| cURus 证书号 | E312083 |
| 导线连接方式 | PUSH IN |
| 额定连接下的裸线长度 | 10 mm |
| 额定连接下的压接范围 | 1.5 mm² |
| 压接范围，最小 | 0.14 mm² |
| 压接范围，最大 | 1.5 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 16 |
| 单股导线的最小压接面积 | 0.14 mm² |
| 单股导线最大截面 | 1.5 mm² |
| 最小多股导线接线截面积 | 0.14 mm² |
| 最大压接面积 软导线 | 1.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.14 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 1 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.14 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 1.5 mm² |
| 螺丝刀口尺寸 | 0.4 x 2.5 mm |
| 产品信息 | 只有带有横联件 SCM/SDI P CC 的连接 A2 (产品编号 7760056366) 可以桥接于该插座上。保护模块 (RC 滤波) RIM 3 110/230VAC LED，订货号 7760056045 与该插座不兼容。 |
| 认证/证书/一致性声明 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35367) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54889) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056364) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056364) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| 认证 |    |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E312083 |
