Propriétés

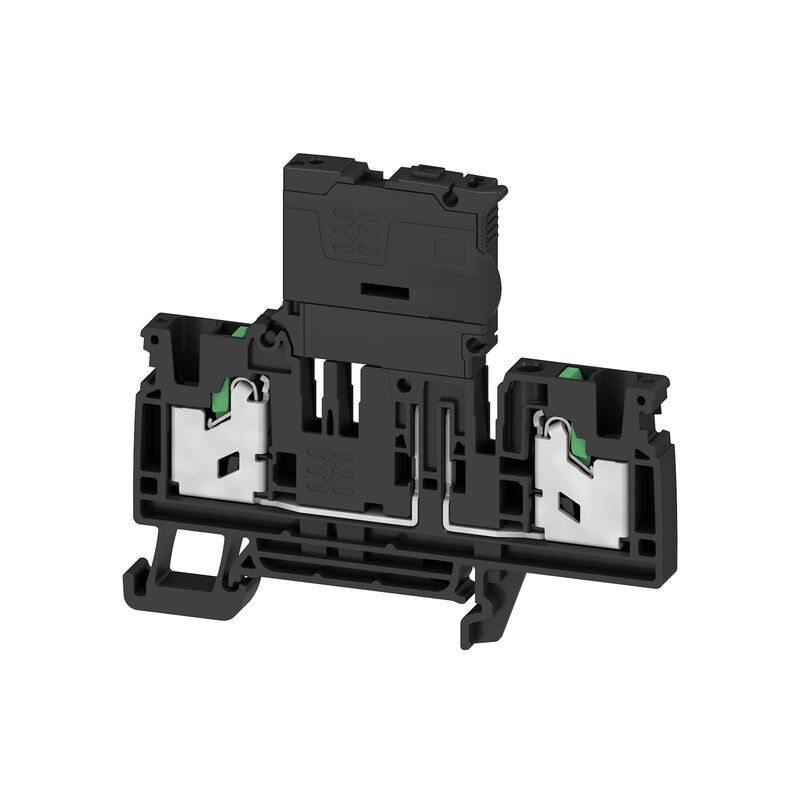

| Version | Bloc de jonction à fusible, noir, 4 mm², 6.3 A, 250 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35 |
| Référence | 2941510000 |
| Type | SFS 4 2C 60-150V BK |
| GTIN (EAN) | 4099986710986 |
| Qté. | 50 Pièce |
| Profondeur | 79,1 mm |
| Profondeur (pouces) | 3,114 inch |
| 67,7 mm | |
| Hauteur (pouces) | 2,665 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 20,505 g |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Matériau | Wemid |
| Couleur | noir |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Flasque de fermeture nécessaire | Oui |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| enclipsable | Oui |
| Type de montage | monté |
| Calibre selon 60 947-1 | A4 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 12 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,34 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 20 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,75 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,75 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,75 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,75 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,75 mm² |
| Sens de raccordement | en haut |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 20 |
| Section nominale | 4 mm² |
| Tension nominale | 250 V |
| Tension nominale par rapport bloc de jonction voisin | 500 V |
| Tension nominale DC | 150 V |
| Courant nominal | 6,3 A |
| Courant avec conducteur max. | 6,3 A |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322215) |
| Documentation utilisateur | [TI_maximum_voltages with adjoining terminals](https://mdcop.weidmueller.com/mediadelivery/asset/900_325859) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Agréments |  |
