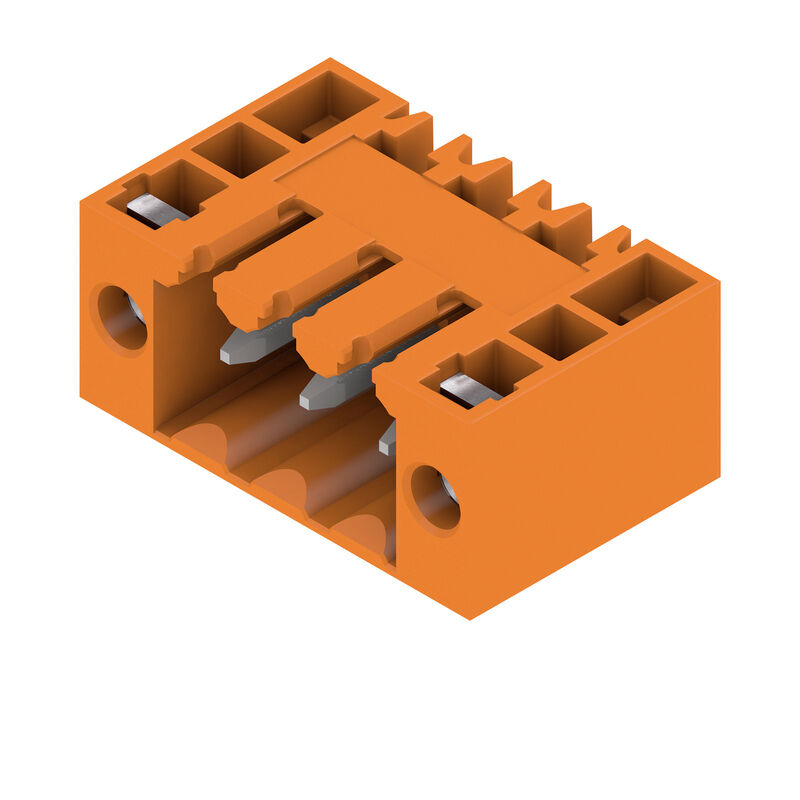

SL 3.50/03/90F 4.5 SN OR BX
Product image

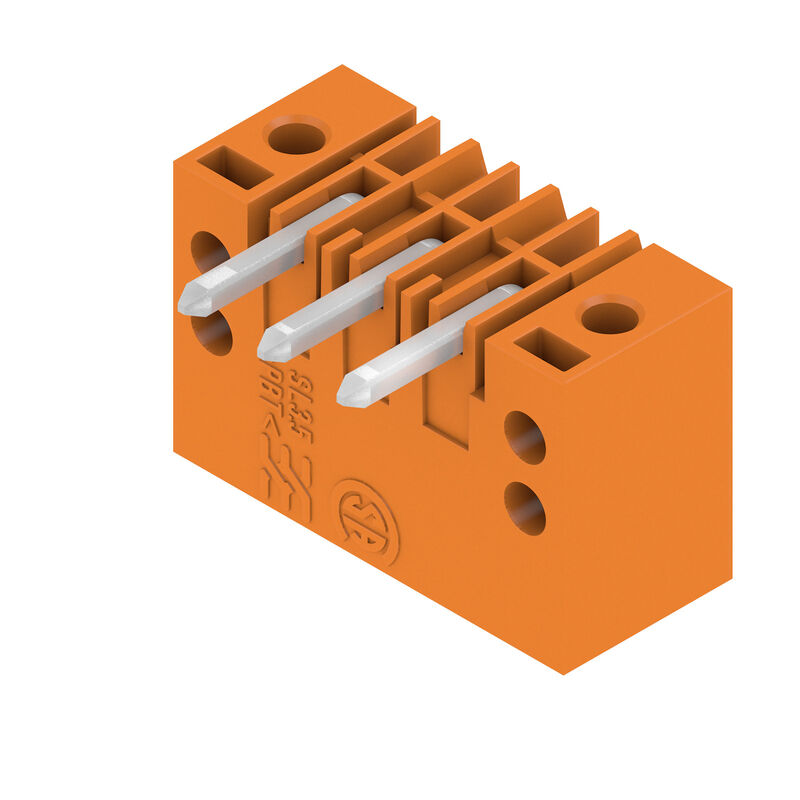

SL 3.50/03/90F 4.5 SN OR BX
Product image
SL 3.50/03/90F 4.5 SN OR BX
Dimensional drawing

SL 3.50/03/90F 4.5 SN OR BX

PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 3, 90°, Solder pin length (l): 4.5 mm, tinned, orange, Box

Produkt ID 1618070000
Download datablad Engineering Support Product Downloads
Tilbehør 10 Er et modstykke til 6 Anvendte produkter 28
Approvals General ordering data Abmessungen und Gewichte Environmental Product Compliance System specifications Material data Jmenovité údaje podle IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Important note Klassificeringar

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 3, 90°, Solder pin length (l): 4.5 mm, tinned, orange, Box
Order No.
1618070000
Type
SL 3.50/03/90F 4.5 SN OR BX
GTIN (EAN)
4008190116194
Qty.
100 Styk
Product data
IEC: 320 V / 17 A
UL: 300 V / 10 A
Packaging
Box

Abmessungen und Gewichte

Depth
11.1 mm
Hloubka (v palcích)
0.437 inch
Height
12 mm
Высота (в дюймах)
0.472 inch
Высота, мин.
7.5 mm
Width
17.5 mm
Width (inches)
0.689 inch
Čistá hmotnost
1.417 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Uhlíková stopa výrobku
  • Cradle to gate:
    0.009 kg CO2eq.

System specifications

Product family
OMNIMATE Signal - series BL/SL 3.50
Type of connection
Przyłącze dla obwodu drukowanego
Mounting onto the PCB
THT solder connection
Pitch in mm (P)
3.5 mm
Raster w calach (P)
0.138 "
kąt odejścia
90°
Number of poles
3
liczba kołków lutowanych na biegun
1
Solder pin length (l)
4.5 mm
솔더핀 길이 공차
+0.1 / -0.3 mm
Rozměry pájecích pinů
d = 1.2 mm
Octagonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 v mm
7 mm
L1 in inches
0.276 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
6.00 mΩ
Can be coded
Yes
Plugging force/pole, max.
10 N
Pulling force/pole, max.
10 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Recommended screw:
      • Part number:
        1610740000

Material data

Izolační materiál
PBT
Barevný
orange
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
UL 94 flammability rating
V-0
Contact base material
CuSn
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Layer structure of solder connection
2...4 µm Ni / 5...8 µm Sn glossy
Struktura vrstev kontaktu konektoru
2...4 undefined Ni / 5...8 undefined Sn glossy
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
12 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
14.5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
10 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,500 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
2.5 kV

Rated data acc. to CSA

Institute (CSA)
CSA
N° certificato (CSA)
12400-313
정격 전압(사용 그룹 B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Packing

Embalaje
Box
Lunghezza VPE
127 mm
VPE 폭
91 mm
VPE height
40 mm

Important note

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • For additional mechanical support for male connectors with screw flange (…F), we recommend an additional cable gland with fastening screws (sheet metal screw ISO 1481-ST 2.2x4.5 C or ISO 7049-ST 2.2x4.5 C – see Accessories). Cable gland only permitted before soldering.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
