SL-SMT 3.50/06/180LF 1.5SN BK RL
Product image
SL-SMT 3.50/06/180LF 1.5SN BK RL
Dimensional drawing
SL-SMT 3.50/06/180LF 1.5SN BK RL
Dimensional drawing
SL-SMT 3.50/06/180LF 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 3.50/06/180LF 1.5SN BK RL
Example of use
Compliant with existing standards

SL-SMT 3.50/06/180LF 1.5SN BK RL

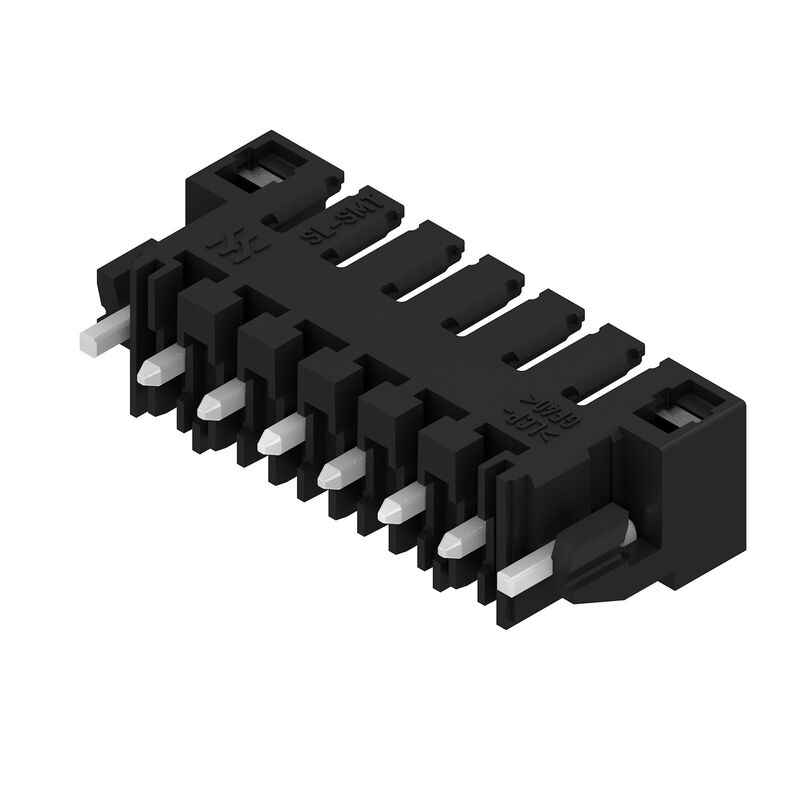

PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 3.50 mm, Number of poles: 6, 180°, Solder pin length (l): 1.5 mm, tinned, black, Tape

Produkt ID 1805270000
Download datablad Engineering-support Produktdownloads
Tilbehør 2 Er et modstykke til 8 Anvendte produkter 9
Tanúsítványok General ordering data Méretek és tömegek Conformité environnementale du produit Caractéristiques du système Material data Datos nominales conformes a IEC Rated data acc. to CSA Dane znamionowe wg UL 1059 Packing 중요 참고 사항 Classifications

Tanúsítványok

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 3.50 mm, Number of poles: 6, 180°, Solder pin length (l): 1.5 mm, tinned, black, Tape
Best.-Nr.
1805270000
Art
SL-SMT 3.50/06/180LF 1.5SN BK RL
GTIN (EAN)
4032248269532
VPE
265 Styk
Product data
IEC: 320 V / 15 A
UL: 300 V / 10 A
Packaging
Tape

Méretek és tömegek

Tiefe
7,5 mm
Depth (inches)
0,295 inch
Höhe
12,6 mm
높이 (인치)
0,496 inch
Height of lowest version
11,1 mm
Breite
28 mm
Ширина (в дюймах)
1,102 inch
Net weight
3,497 g

Conformité environnementale du produit

RoHS-Konformitätsstatus
Conforme sans exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Caractéristiques du système

Produktfamilie
OMNIMATE Signal - série BL/SL 3.50
Anschlussart
Collegamento al circuito stampato
Montage auf der Leiterplatte
Połączenie lutowane THT/THR
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Abgangswinkel
180°
Polzahl
6
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
1,5 mm
Lötstiftlänge-Toleranz
0 / -0.3 mm
Lötstift-Abmessungen
d = 1.2 mm
Octagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
2,3 mm
Schablonenloch Durchmesser
2,1 mm
L1 in mm
17,5 mm
L1 in inches
0,689 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP10
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging cycles
25
Plugging force/pole, max.
6 N
Pulling force/pole, max.
6 N

Material data

Insulating material
LCP GF
Colour
nero
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Cu-alloy
Contact surface
tinned
Layer structure of solder connection
2...3 µm Ni / 5...7 µm Sn
Layer structure of plug contact
2...3 µm Ni / 5...7 µm Sn
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Datos nominales conformes a IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current at min. number of poles (Tu = 20 °C)
15 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
13 A
Rated current at max. number of poles (Tu = 40 °C)
10 A
Rated voltage for surge voltage class (pollution degree II/2)
320 V
Rated voltage for surge voltage class (pollution degree III/2)
160 V
Rated voltage for surge voltage class (pollution degree III/3)
160 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
2,5 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
2,5 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
2,5 kV
Short-time withstand current resistance
3 x 1s with 100 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1176845
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Dane znamionowe wg UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Packing

ESD Level Verpackung
static dissipative
Verpackung
Tape
VPE Länge
330 mm
VPE Breite
330 mm
VPE Höhe
52 mm
Tapetiefe (T2)
16,5 mm
Tapebreite (W)
44 mm
Tape-Taschentiefe (K0)
16 mm
Tape-Taschenhöhe (A0)
7,8 mm
Tape-Taschenbreite (B0)
33,2 mm
Tape-Taschenabstand (P1)
16 mm
Tape-Lochabstand (E)
1,75 mm
Tape-Taschenabstand (F)
20,2 mm
Tape-Spulendurchmesser ∅ (A)
330 mm
Oberflächenwiderstand
Rs = 109 - 1012 Ω
Breite Pick & Place Pad (BPPP)
6,8 mm
Länge Pick & Place Pad (LPPP)
12,65 mm
Durchmesser der Entnahmefläche (ø Dmax)
5 mm
Überstand 1 Pick & Place Pad (L01 (PPP))
2,7 mm
Überstand 2 Pick & Place Pad (L02 (PPP))
2,5 mm

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes

• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
