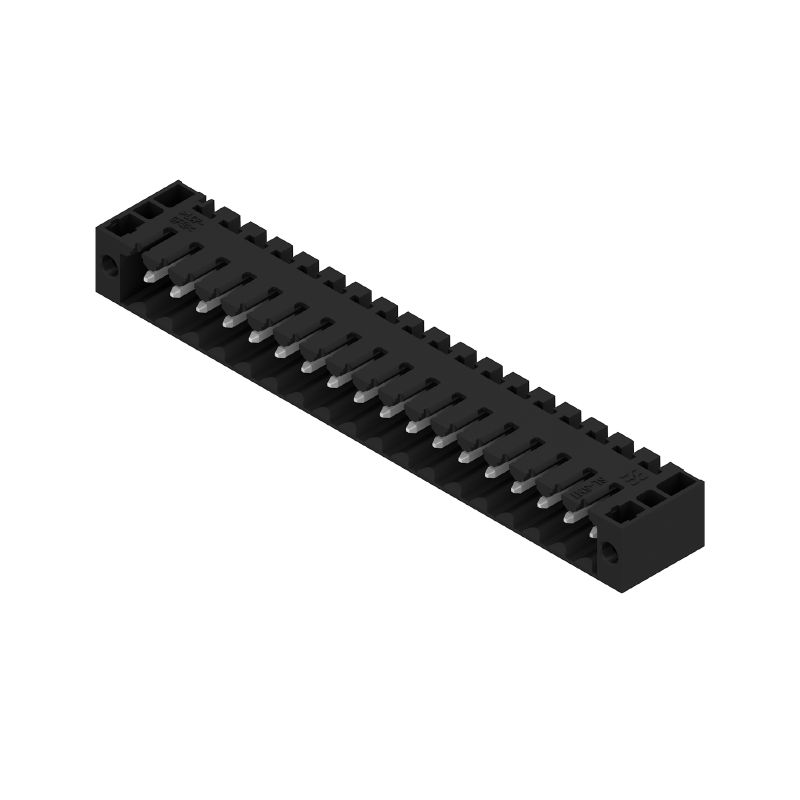

接插件SL-SMT 3.50/18/90F 3.2SN BK BX
Изображение изделия
接插件SL-SMT 3.50/18/90F 3.2SN BK BX
产品图片
接插件SL-SMT 3.50/18/90F 3.2SN BK BX
Dimensional drawing
L1 = 80.50 mm | P = 3.50 mm

SL-SMT 3.50/18/90F 3.2SN BK BX

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 18, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

商品编号 1842240000
下载技术数据页 工程支持 产品下载
配件 10 是…的配合件 6 相关商品 17
Approvals Datos generales para pedido Dimensions and weights Environmental Product Compliance Especificaciones del sistema Datos del material Bemessungsdaten nach IEC Datos nominales según CSA Dati di dimensionamento sec. UL 1059 Packing Note importante Besorolások

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Datos generales para pedido

Ausfuehrung
Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 18, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Best.-Nr.
1842240000
Art
SL-SMT 3.50/18/90F 3.2SN BK BX
GTIN (EAN)
4032248353590
VPE
24 szt.
parametry produktu
IEC: 320 V / 15 A
UL: 300 V / 10 A
opakowanie
skrzynia

Dimensions and weights

Tiefe
11,1 mm
Tiefe (inch)
0,437 inch
Höhe
10,7 mm
Magasság (coll)
0,421 inch
Legalacsonyabb változat magassága
7,5 mm
Breite
70 mm
폭 (인치)
2,756 inch
Nettogewicht
5,168 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Especificaciones del sistema

Product family
OMNIMATE Signal - series BL/SL 3.50
Type of connection
Áramköri lap csatlakozás
Mounting onto the PCB
THT/THR 용접 결선
Pitch in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Abgangswinkel
90°
Polzahl
18
Anzahl Lötstifte pro Pol
1
Solder pin length (l)
3,2 mm
Lötstiftlänge-Toleranz
0 / -0.3 mm
Lötstift-Abmessungen
d = 1.2 mm
八角形
Solder pin dimensions = d tolerance
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
焊接孔直径公差 (D)
+ 0.1 mm
焊盘外直径
2,3 mm
Schablonenloch Durchmesser
2,1 mm
L1 in mm
59,5 mm
L1（inch）
2,343 "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
手指安全保护 插入时/未插入时
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
保护等级
IP10
通道电阻
≤5 mΩ
可编码
是
插拔次数
25
插拔力 / 回路，最大
6 N
拉力 / 回路，最大
6 N
拧紧扭矩
  • 扭矩类型:
    安装螺钉, 印刷线路板
  • 使用信息:
    • 扭紧力矩:
      • 最小:
        0,1 Nm
      • 最大:
        0,15 Nm
    • 推荐螺钉:
      • 部件号:
        1610740000

Datos del material

Isolierstoff
LCP GF
Farbe
noir
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Kontaktmaterial
铜合金
Kontaktoberfläche
镀锡
Schichtaufbau - Lötanschluss
2...3 µm Ni / 5...7 µm Sn
Schichtaufbau - Steckkontakt
2...3 µm Ni / 5...7 µm Sn
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-50 °C
最高操作温度
100 °C
最小安装温度
-30 °C
最大安装温度范围
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
15 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
13 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
10 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s ， 100 A

Datos nominales según CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1176845
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
规格为最大值，详情参见认证证书。

Dati di dimensionamento sec. UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
规格为最大值，详情参见认证证书。

Packing

Verpackung
Box
VPE Länge
340 mm
VPE Breite
134 mm
VPE Höhe
21 mm

Note importante

IPC-Konformität
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Hinweise

• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Diametro del foro di equipaggiamento D = 1,4+0,1 mm
• Diametro del foro di saldatura D = 1,5 + 0,1 mm, da 9 poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Per un ulteriore supporto meccanico per i connettori maschio con flangia a vite (…F), consigliamo un pressacavo supplementare con viti di fissaggio (vite per lamiera ISO 1481-ST 2,2x4,5 C o IO 7049-ST 2,2x4,5 C – vedi Accessori). Pressacavo consentito soltanto prima della saldatura.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
