接插件SL-SMT 5.08HC/10/180 3.2SN BK BX

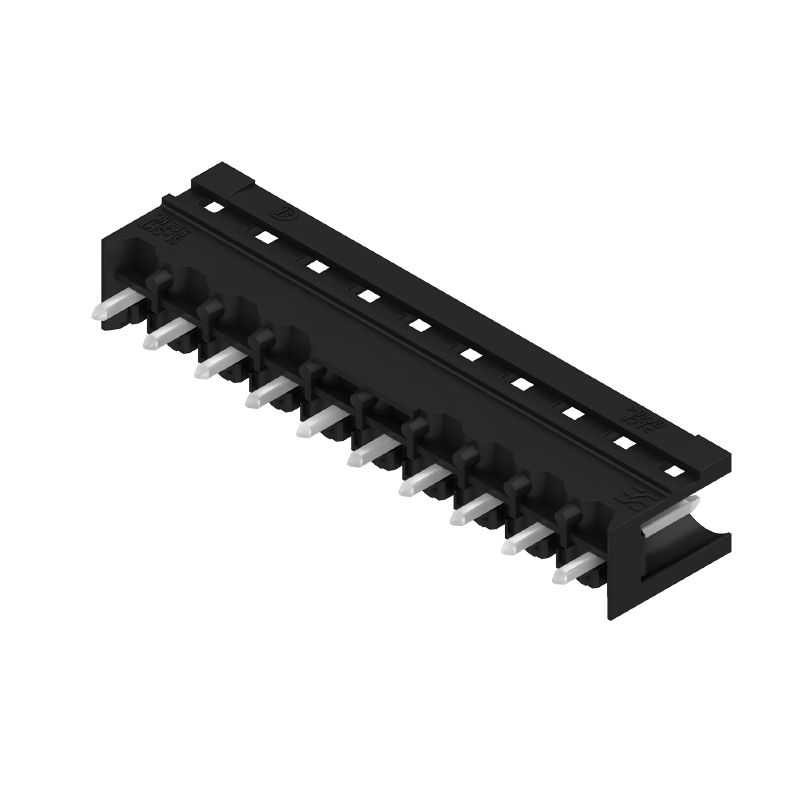

产品图片
接插件SL-SMT 5.08HC/10/180 3.2SN BK BX
产品图片
接插件SL-SMT 5.08HC/10/180 3.2SN BK BX
Dimensional drawing
接插件SL-SMT 5.08HC/10/180 3.2SN BK BX
产品优势
Safe power transmission
Proven properties

接插件SL-SMT 5.08HC/10/180 3.2SN BK BX

PCB 接插件, 插座, 开口型, THT/THR 焊接联接, 5.08 mm, 回路数: 10, 180°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装

商品编号 1838060000
下载技术数据页 工程支持 产品下载
配件 4 是…的配合件 18 相关商品 34
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
UR 证书号
E60693

通用订货数据

版本
PCB 接插件, 插座, 开口型, THT/THR 焊接联接, 5.08 mm, 回路数: 10, 180°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装
订货号
1838060000
类型
SL-SMT 5.08HC/10/180 3.2SN BK BX
GTIN (EAN)
4032248348121
数量
50  PC
产品数据
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
包装
盒装

尺寸和重量

深
8.5  mm
深度 (英寸)
0.335  inch
高度
15.2  mm
高度 (英寸)
0.598  inch
最低安装高度
12  mm
宽度
50.8  mm
宽度 (英寸)
2  inch
净重
4.34  g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

系统规格

产品系列
OMNIMATE 信号 - BL/SL 5.08 系列
联接类型
板联接
安装在印刷线路板上
THT/THR 焊接联接
间距 P（单位：mm）
5.08  mm
间距 P（单位：inch）
0.2  "
出线方向
180°
回路数
10
每回路的焊脚数目
1
焊脚长度 (l)
3.2  mm
焊针长度公差
0 / -0,3 mm
焊针规格
d = 1.2 mm
八角形
焊接孔直径 (D)
1.5  mm
焊接孔直径公差 (D)
+ 0.1 mm
L1（mm）
45.72  mm
L1（inch）
1.8  "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
未连接插头的手指安全保护 / 连接插头的手背安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
防护等级
IP20
通道电阻
≤5 mΩ
可编码
是
插拔力 / 回路，最大
9  N
拉力 / 回路，最大
7  N

材料数据

绝缘材料
LCP GF
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 175
Moisture Level (MSL)
1
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
焊接连接的焊层结构
1...3 µm Ni / 2...4 µm Sn 亚光
插头触点叠层结构
1...3 µm Ni / 2...4 µm Sn 亚光
最低存放温度.
-40  °C
最高存放温度
70  °C
最低操作温度
-50  °C
最高操作温度
100  °C
最小安装温度
-30  °C
最大安装温度范围
100  °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
27.5  A
额定电流，最大回路数 (Tu = 20°C)
19  A
额定电流，最小回路数 (Tu = 40°C)
24  A
额定电流，最大回路数 (Tu = 40°C)
16.5  A
额定电压值（过电压等级II/污染等级2）
400  V
额定电压值（过电压等级III/污染等级2）
320  V
额定电压值（过电压等级III/污染等级3）
250  V
额定冲击电压（过压等级 II/污染等级2）
4  kV
额定冲击电压（过压等级III/污染等级2）
4  kV
额定冲击电压（过压等级III/污染等级3）
4  kV

额定数据符合 CSA 标准

机构
CSA
CSA 认证号
200039-1176845
额定电压 (使用组 B / CSA)
300  V
额定电压 (使用组 D / CSA)
300  V
额定电流 (使用组 D / CSA)
18.5  A
参见认证参数
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构
UR
UR 证书号
E60693
额定电压 (使用组 B / UL 1059)
300  V
额定电压 (使用组 D / UL 1059)
300  V
额定电流 (使用组 B / UL 1059)
18.5  A
额定电流 (使用组 D / UL 1059)
10  A
参见认证参数
规格为最大值，详情参见认证证书。

包装

包装
盒装
VPE 长度
165  mm
VPE 宽度
110  mm
VPE 高度
35  mm

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 焊孔直径 D = 1.4+0.1mm
• 焊孔直径 D = 1.5 + 0.1 mm, 适应 9回路以上
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
