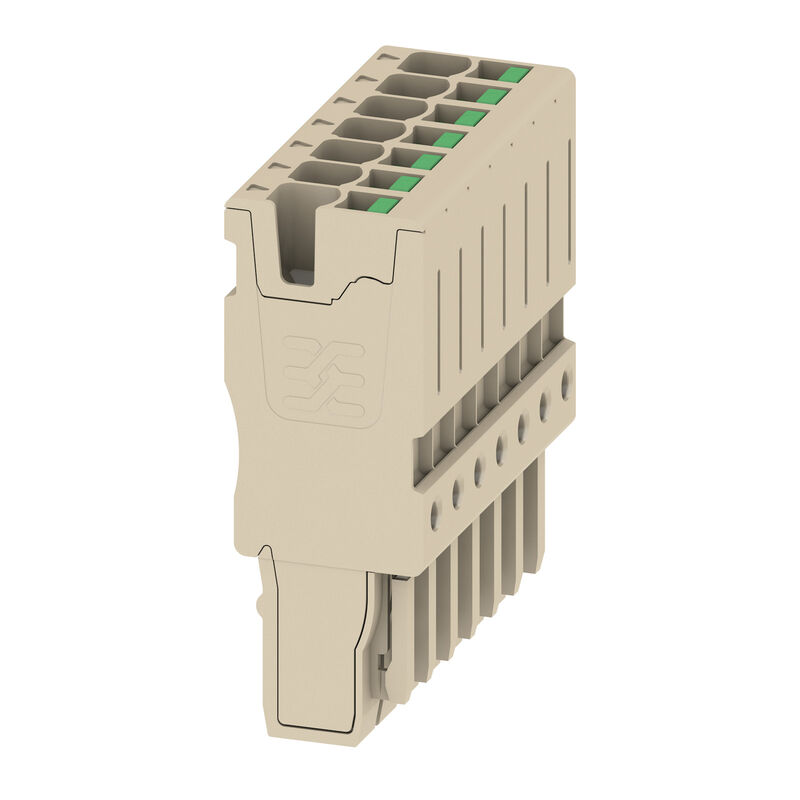

SPG 2.5/7

SPG 2.5/7

Штекер (клемма), SNAP IN, 2.5 mm², 24 A, 800 V, Количество соединений: 7, Количество полюсов: 7, Ширина: 35.7 mm

№ продукта 3030110000
Загрузить спецификации Engineering Support
Аксессуары 10 Является принадлежностью 5 Связанные продукты 325
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Klemmbare Leiter (Bemessungsanschluss) Informacje ogólne Расчетные данные Классификации

Основные данные для заказа

Версия
Штекер (клемма), SNAP IN, 2.5 mm², 24 A, 800 V, Количество соединений: 7, Количество полюсов: 7, Ширина: 35.7 mm
Заказ №
3030110000
Тип
SPG 2.5/7
GTIN (EAN)
4099986973138
Qty.
20 Штука

Размеры и массы

Глубина
42,5 mm
Глубина (дюймов)
1,673 inch
Высота
16,5 mm
Высота (в дюймах)
0,65 inch
Ширина
35,7 mm
Ширина (в дюймах)
1,406 inch
Net weight
1 g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

Basic material
Материал Wemid
Colour
Темно-бежевый
Цвет элементов управления
зеленый
UL 94 flammability rating
V-0

Параметры системы

End cover plate required
Нет
Number of potentials
7
Количество уровней
1

Klemmbare Leiter (Bemessungsanschluss)

2,5 mm²
Průřez připojení vodiče, pevné jádro, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,34 mm²
Вид соединения
SNAP IN
Диапазон зажима, мин.
0,34 mm²
Длина зачистки изоляции
10 mm
Калибровая пробка согласно 60 947-1
A3
Количество соединений
7
Направление соединения
сверху
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Поперечное сечение подключаемого провода AWG, мин.
AWG 22
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,34 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,34 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,34 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,34 mm²

Informacje ogólne

Количество полюсов
7
Нормы
По стандарту IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Поперечное сечение подключаемого провода AWG, мин.
AWG 22

Расчетные данные

Rated cross-section
2,5 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
24 A
Current at maximum wires
24 A
Нормы
По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Rated impulse withstand voltage
8 кВ
Power loss in accordance with IEC 60947-7-x
0,77 mW
Pollution severity
3
Surge voltage category
III

Классификации

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
