特性
| 版本 | 断线、剥线及压接工具, 管状端头压接工具, 0.5mm², 2.5mm², 梯形 |
| 订货号 | 9020000000 |

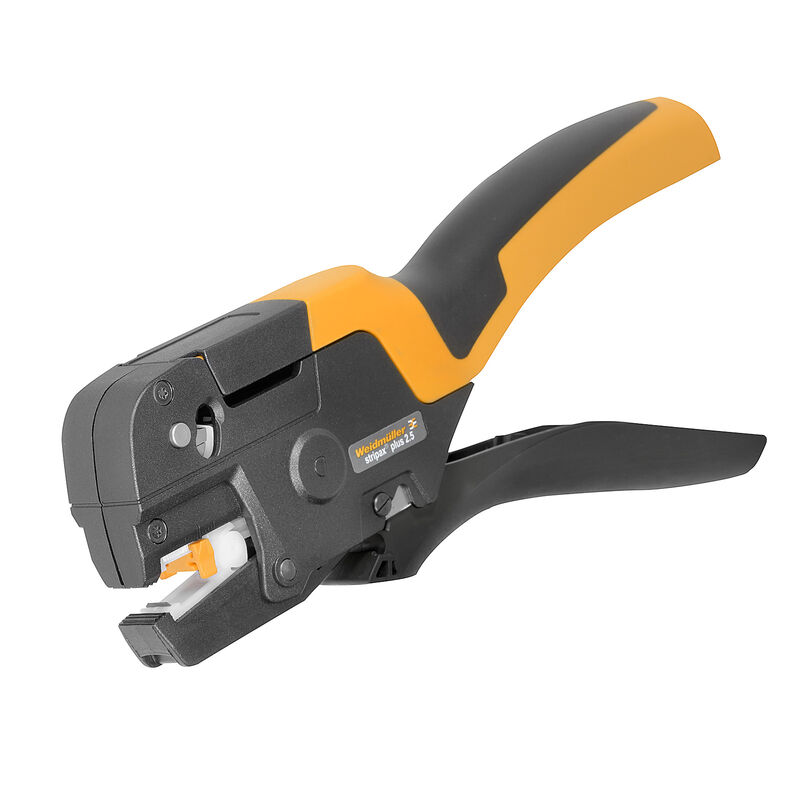

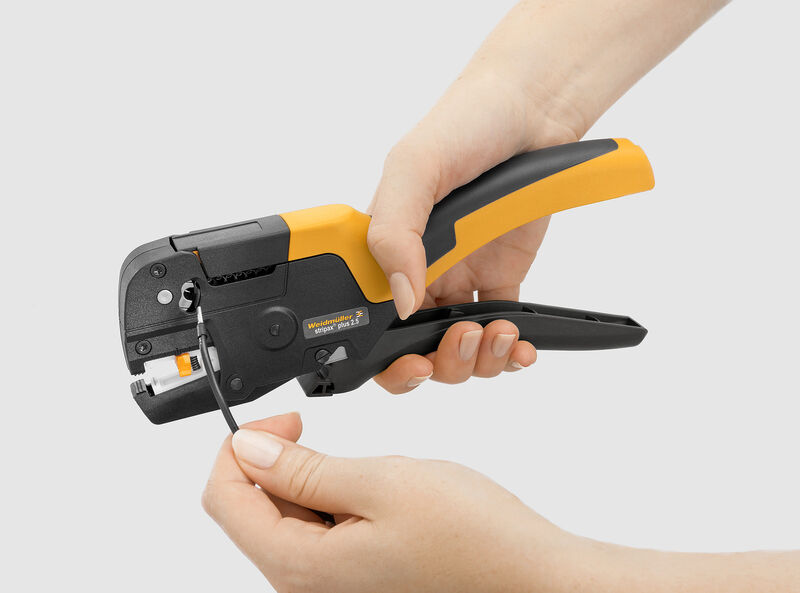

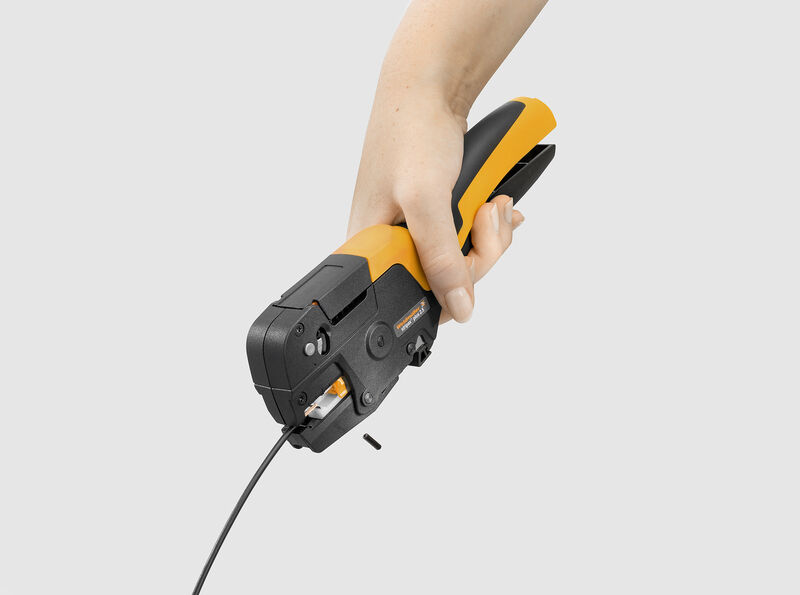

| 类型 | STRIPAX PLUS 2.5 |
| GTIN (EAN) | 4008190067267 |
| 数量 | 1 PC |
| 宽度 | 210 mm |
| 宽度 (英寸) | 8.268 inch |
| 净重 | 248.63 g |
| RoHS 合规状态 | 不受影响 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
| 物品描述 | 压接工具 |
| 类型 | 机械的，压模不可拆卸 |
| 压接范围，最大 | 2.5 mm² |
| 导线最大压接面积， AWG | AWG 14 |
| 导线最小压接面积，AWG | AWG 20 |
| 插针类型 | 成条管状端头 |
| 最小压接面积 | 0.5 mm² |
| Crimpart/-profil | 梯形 |
| 管状端头 最大横截面 | 2.5 mm² |
| 管状端头 最小横截面 | 0.5 mm² |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66799) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9020000000) |
| 产品更改通知 |
[Technische Änderung für Crimpwerkzeug stripax plus 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_310211)
[Technical change to Crimping tool Stripax plus 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_310212) |
| 用户文档 | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101164) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002109 |
| ETIM 7.0 | EC002109 |
| ETIM 8.0 | EC002109 |
| ETIM 9.0 | EC002109 |
| ECLASS 9.0 | 21-04-37-06 |
| ECLASS 9.1 | 21-04-37-06 |
| ECLASS 10.0 | 21-04-37-06 |
| ECLASS 11.0 | 21-04-37-06 |
| ECLASS 12.0 | 21-04-37-06 |
| ECLASS 13.0 | 21-04-37-06 |
| ECLASS 14.0 | 21-04-37-06 |
配件
工具管状端头带塑料套的管状端头导线额定截面积 0.5 mm²成条包装管状端头
工具管状端头带塑料套的管状端头导线额定截面积 1.5 mm²成条包装管状端头
工具管状端头带塑料套的管状端头导线额定截面积 1.0 mm²成条包装管状端头
工具管状端头带塑料套的管状端头导线标称截面积 0.75mm²成条包装管状端头
工具压接工具Stripax plus (断线、剥线、压接) 和配件配件 / 替换零件
工具管状端头带塑料套的管状端头导线额定截面积 2.5 mm²成条包装管状端头
是附件
-
商品编号:9028790000包装单位:1 PC
压接工具类别, 压接钳: STRIPAX-Plus, 剥线工具: STRIPAX-Plus, 最小压接面积: 0.5, 颜色编码: 其他
-
商品编号:9028780000包装单位:1 PC
压接工具类别, 压接钳: STRIPAX-Plus, 剥线工具: STRIPAX-Plus, 最小压接面积: 0.5, 颜色编码: DIN
-
商品编号:9028770000包装单位:1 PC
压接工具类别, 压接钳: STRIPAX-Plus, 剥线工具: STRIPAX-Plus, 最小压接面积: 0.5, 颜色编码: Weidmüller
工具工具套装压接套件
零部件
工具压接工具Stripax plus (断线、剥线、压接) 和配件配件 / 替换零件
单个零件
-
商品编号:9028790000包装单位:1 PC
压接工具类别, 压接钳: STRIPAX-Plus, 剥线工具: STRIPAX-Plus, 最小压接面积: 0.5, 颜色编码: 其他
-
商品编号:9028770000包装单位:1 PC
压接工具类别, 压接钳: STRIPAX-Plus, 剥线工具: STRIPAX-Plus, 最小压接面积: 0.5, 颜色编码: Weidmüller
-
商品编号:9028780000包装单位:1 PC
压接工具类别, 压接钳: STRIPAX-Plus, 剥线工具: STRIPAX-Plus, 最小压接面积: 0.5, 颜色编码: DIN
工具工具套装压接套件
单个零件
工具压接工具Stripax plus (断线、剥线、压接) 和配件配件 / 替换零件
