特性

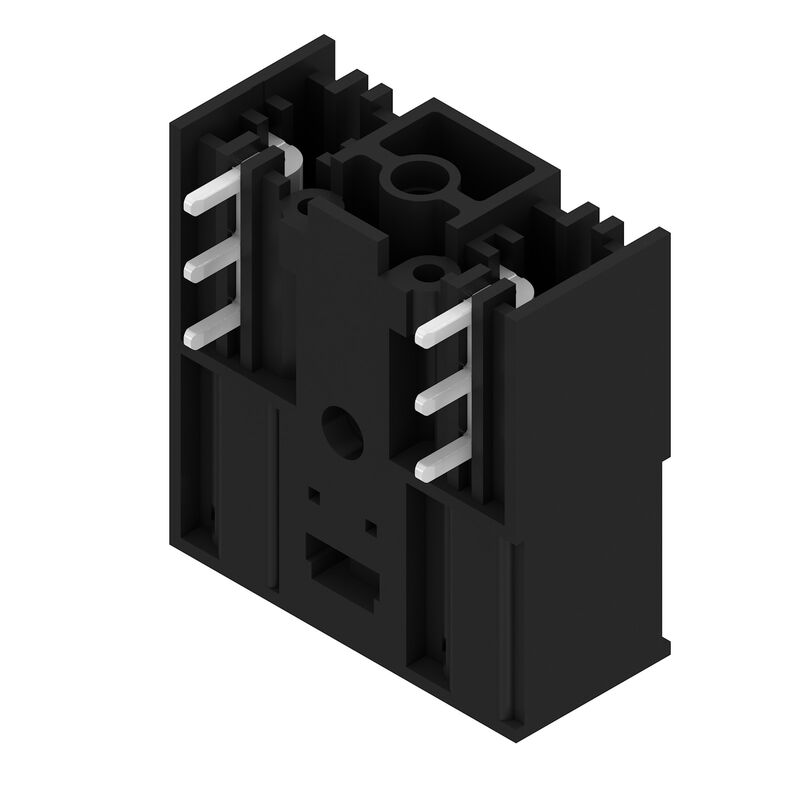

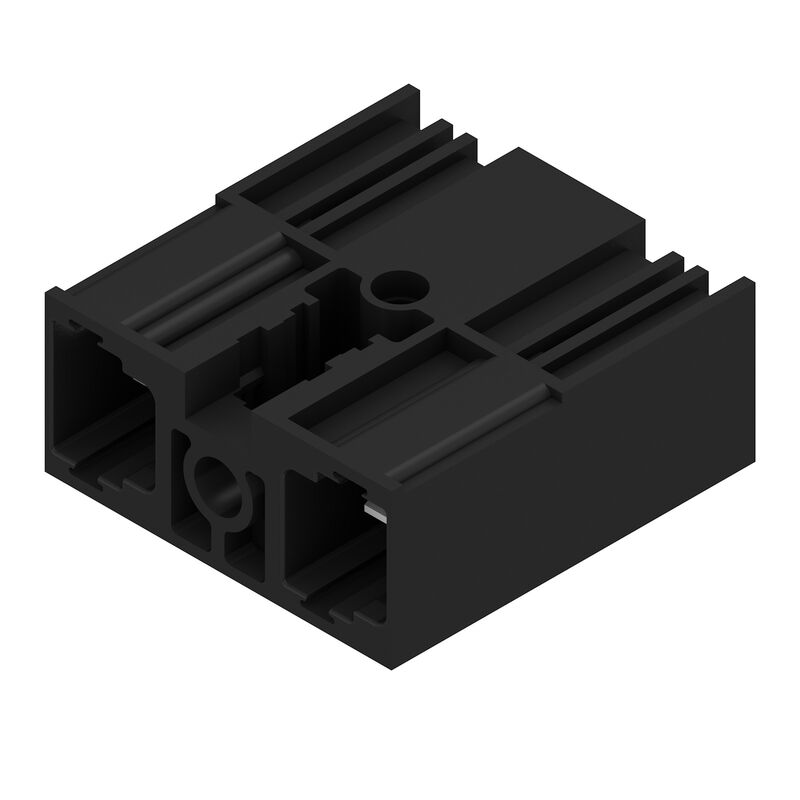

| 版本 | PCB 接插件, 插座, 侧面封闭, 中央法兰, THT 焊接联接, 10.16 mm, 回路数: 2, 90°, 焊脚长度 (l): 3.5 mm, 镀银, 黑色, 盒装 |
| 订货号 | 1156650000 |
| 类型 | SU 10.16IT/02/90MF2 3.5AG BK BX SO |
| GTIN (EAN) | 4032248943630 |
| 数量 | 60 PC |
| 产品数据 |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| 包装 | 盒装 |
| 净重 | 10.626 g |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 产品系列 | OMNIMATE 电源 - BU/SU 10.16IT 系列 |
| 联接类型 | 板联接 |
| 安装在印刷线路板上 | THT 焊接联接 |
| 间距 P（单位：mm） | 10.16 mm |
| 间距 P（单位：inch） | 0.4 " |
| 出线方向 | 90° |
| 回路数 | 2 |
| 每回路的焊脚数目 | 3 |
| 焊脚长度 (l) | 3.5 mm |
| 焊针长度公差 | +0,1 / -0,3 mm |
| 焊针规格 | 1.2 x 1.1 mm |
| 焊针规格 = d tolerance | +0,1 / -0,1 mm |
| 焊接孔直径 (D) | 1.6 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| L1（mm） | 20.32 mm |
| L1（inch） | 0.8 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 防触电保护（按照DIN VDE57106） | 插入时的手指安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入 |
| 通道电阻 | 2.00 mΩ |
| 可编码 | 是 |
| 拧紧扭矩 |
|
| 绝缘材料 | PA GF |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀银 |
| 焊接连接的焊层结构 | ≥ 3 µm Ag |
| 插头触点叠层结构 | ≥ 3 µm Ag |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 120 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 120 °C |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 78.3 A |
| 额定电流，最大回路数 (Tu = 20°C) | 67.9 A |
| 额定电流，最小回路数 (Tu = 40°C) | 70.6 A |
| 额定电流，最大回路数 (Tu = 40°C) | 61.3 A |
| 额定电压值（过电压等级II/污染等级2） | 1,000 V |
| 额定电压值（过电压等级III/污染等级2） | 1,000 V |
| 额定电压值（过电压等级III/污染等级3） | 690 V |
| 额定冲击电压（过压等级 II/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级2） | 8 kV |
| 额定冲击电压（过压等级III/污染等级3） | 8 kV |
| 瞬时耐电流 | 3 x 1s ， 1000 A |
| 最小爬电距离 | 10.5 mm |
| 最小电气间隙 | 8.9 mm |
| 机构 | CSA |
| CSA 认证号 | 200039-1121690 |
| 额定电压 (使用组 B / CSA) | 300 V |
| 额定电压 (使用组 C / CSA) | 300 V |
| 额定电压 (使用组 D / CSA) | 600 V |
| 额定电流 (使用组 B / CSA) | 60 A |
| 额定电流 (使用组 C / CSA) | 60 A |
| 额定电流 (使用组 D / CSA) | 5 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 C / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 600 V |
| 额定电压 (使用组 E / UL 1059) | 1,000 V |
| 额定电流 (使用组 B / UL 1059) | 60 A |
| 额定电流 (使用组 C / UL 1059) | 60 A |
| 额定电流 (使用组 D / UL 1059) | 5 A |
| 额定电流 (使用组 E / UL 1059) | 60 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 最小爬电距离 | 10.5 mm |
| 最小电气间隙 | 8.9 mm |
| 包装 | 盒装 |
| VPE 长度 | 352 mm |
| VPE 宽度 | 139 mm |
| VPE 高度 | 49 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board. • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
