SU 10.16IT/04/270MF4 3.5AG BK BX

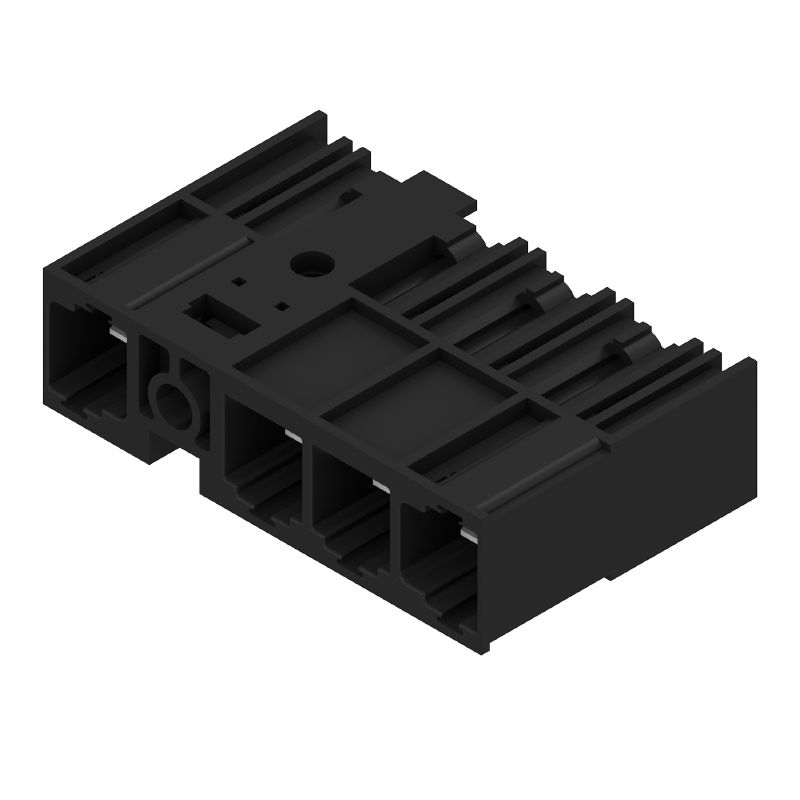

제품 이미지
그림과 유사
SU 10.16IT/04/270MF4 3.5AG BK BX
제품 이미지
SU 10.16IT/04/270MF4 3.5AG BK BX
제품 이미지
SU 10.16IT/04/270MF4 3.5AG BK BX
Dimensional drawing
SU 10.16IT/04/270MF4 3.5AG BK BX
Graph
SU 10.16IT/04/270MF4 3.5AG BK BX
사용 예

SU 10.16IT/04/270MF4 3.5AG BK BX

PCB plug-in connector, male header, closed side, Middle flange, THT solder connection, 10.16 mm, Number of poles: 4, 270°, Solder pin length (l): 3.5 mm, silver-plated, black, Box

항목 번호 1157350000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 3 대상 상대품: 3 관련 제품 4
Approvals General ordering data 치수 및 중량 Environmental Product Compliance System specifications Material data Dati di dimensionamento secondo IEC Rated data acc. to CSA UL 1059에 따른 정격 데이터 Packing Important note Klasyfikacje

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Versione
PCB plug-in connector, male header, closed side, Middle flange, THT solder connection, 10.16 mm, Number of poles: 4, 270°, Solder pin length (l): 3.5 mm, silver-plated, black, Box
N. d’ordine
1157350000
Tipo
SU 10.16IT/04/270MF4 3.5AG BK BX
GTIN (EAN)
4032248944767
CPZ
36 items
제품 데이터
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
패키징
박스

치수 및 중량

Peso netto
17,892 g

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

System specifications

Famiglia prodotti
OMNIMATE Power - series BU/SU 10.16IT
Tipo di collegamento
Przyłącze dla obwodu drukowanego
Montaggio su circuito stampato
Соединение THT под пайку
Passo in mm (P)
10,16 mm
Passo in pollici (P)
0,4 "
Angolo di uscita
270°
Numero di poli
4
Numero di codoli a saldare per polo
3
Lunghezza spina a saldare (l)
3,5 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioni del codolo a saldare
1.2 x 1.1 mm
Dimensioni del codolo a saldare = tolleranza d
+0,1 / -0,1 mm
Diametro foro di equipaggiamento (D)
1,6 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1 in mm
40,64 mm
L1(인치)
1,6 "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전, 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드
볼륨 저항
2.00 mΩ
코딩 가능
예
조임 토크
  • 토크 유형:
    장착 스크류, PCB
  • 사용 정보:
    • 두께:
      • 최소:
        1,44 mm
      • 최대:
        1,76 mm
    • 조임 토크:
      • 최소:
        0,25 Nm
      • 최대:
        0,3 Nm
    • 권장 스크류:
      • 부품 번호:
        2812340000
    • 두께:
      • 최소:
        2,88 mm
      • 최대:
        3,52 mm
    • 조임 토크:
      • 최소:
        0,2 Nm
      • 최대:
        0,25 Nm
    • 권장 스크류:
      • 부품 번호:
        2812340000
    • 두께:
      • 최소:
        1,44 mm
      • 최대:
        3,52 mm
    • 조임 토크:
      • 최소:
        0,8 Nm
      • 최대:
        0,9 Nm
    • 권장 스크류:
      • 부품 번호:
        2812290000

Material data

Materiale isolante
PA GF
Colori
black
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 가연성 등급
V-0
Materiale dei contatti
구리 합금
Superficie dei contatti
은도금
용접 결선의 레이어 구조
≥ 3 µm Ag
Struttura a strati del connettore maschio
≥ 3 µm Ag
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
78,3 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
67,9 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
70,6 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
61,3 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1 000 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
690 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV
Portata transitoria
3 x 1s mit 1000 A
Distanza in aria, min.
8,9 mm
Distanza superficiale, min.
10,5 mm

Rated data acc. to CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
60 A
Corrente nominale (Gruppo C / CSA)
60 A
Corrente nominale (Gruppo D / CSA)
5 A
Riferimento ai valori di omologazione
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo C / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
60 A
Corrente nominale (Gruppo C / UL 1059)
60 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Distanza in aria, min.
8,9 mm
Distanza superficiale, min.
10,5 mm
Riferimento ai valori di omologazione
사양은 최대값, 상세정보 - 승인서 참조

Packing

Imballaggio
Box
Lunghezza VPE
352 mm
Larghezza VPE
136 mm
Altezza VPE
49 mm

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Klasyfikacje

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
