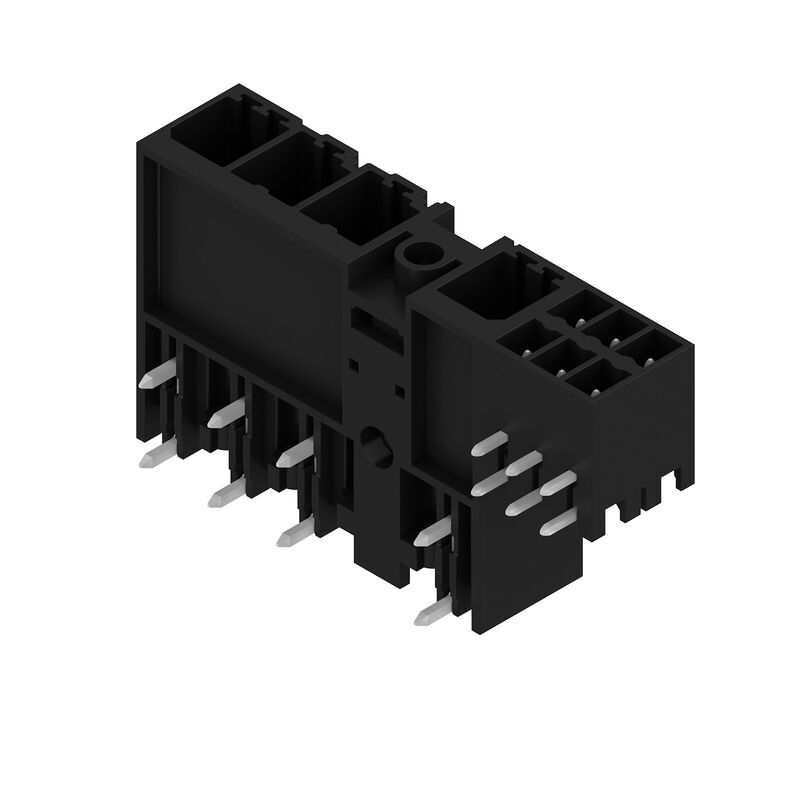

接插件SV 7.62HP/04/90MSF4 SC/06R SN BK BX

PCB 接插件, 插座, 侧面封闭, 中央螺钉法兰, THT 焊接联接, 7.62 mm, 回路数: 4, 90°, 焊脚长度 (l): 3.5 mm, 镀锡, 黑色, 盒装

商品编号 1090450000

特性

通用订货数据

版本	PCB 接插件, 插座, 侧面封闭, 中央螺钉法兰, THT 焊接联接, 7.62 mm, 回路数: 4, 90°, 焊脚长度 (l): 3.5 mm, 镀锡, 黑色, 盒装
订货号	1090450000
类型	SV 7.62HP/04/90MSF4 SC/06R SN BK BX
GTIN (EAN)	4032248859122
数量	36 PC
产品数据	IEC: 1000 V / 41 A UL: 300 V / 35 A
包装	盒装

尺寸和重量

深	28.3 mm
深度 (英寸)	1.114 inch
高度	14.9 mm
高度 (英寸)	0.587 inch
最低安装高度	11.4 mm
宽度	50.5 mm
宽度 (英寸)	1.988 inch
净重	6.68 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统规格

产品系列	OMNIMATE 电源 - BV/SV 7.62HP 系列
联接类型	板联接
安装在印刷线路板上	THT 焊接联接
间距 P（单位：mm）	7.62 mm
间距 P（单位：inch）	0.3 "
出线方向	90°
回路数	4
每回路的焊脚数目	2
焊脚长度 (l)	3.5 mm
焊针长度公差	+0,1 / -0,3 mm
焊针规格	0.8 x 1.0mm
焊接孔直径 (D)	1.4 mm
焊接孔直径公差 (D)	+ 0.1 mm
L1（mm）	30.48 mm
L1（inch）	1.2 "
L2 （mm）	7.62 mm
L2 （inch）	0.3 "
层数	1
插针排数	1
防触电保护（按照DIN VDE57106）	safe to back of hand above the printed circuit board
防触电保护（按照DIN VDE 0470）	IP 20
通道电阻	2.00 mΩ
可编码	是
螺钉法兰的最小扭矩	0.2 Nm
螺钉法兰的最大扭矩	0.3 Nm
插拔次数	25
插拔力 / 回路，最大	12 N
拉力 / 回路，最大	7 N

材料数据

绝缘材料	PA GF
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	II
相比漏电起痕指数（CTI）	≥ 500
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
焊接连接的焊层结构	1...3 µm Ni / 4...6 µm Sn 亚光
插头触点叠层结构	1...3 µm Ni / 4...6 µm Sn 亚光
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	130 °C
最小安装温度	-25 °C
最大安装温度范围	130 °C

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	41 A
额定电流，最大回路数 (Tu = 20°C)	41 A
额定电流，最小回路数 (Tu = 40°C)	41 A
额定电流，最大回路数 (Tu = 40°C)	41 A
额定电压值（过电压等级II/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级2）	630 V
额定电压值（过电压等级III/污染等级3）	630 V
额定冲击电压（过压等级 II/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级3）	6 kV
瞬时耐电流	3 x 1s ， 420 A

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	200039-1121690
额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 C / CSA)	300 V
额定电压 (使用组 D / CSA)	600 V
额定电流 (使用组 B / CSA)	33 A
额定电流 (使用组 C / CSA)	33 A
额定电流 (使用组 D / CSA)	5 A
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 C / UL 1059)	300 V
额定电压 (使用组 D / UL 1059)	600 V
额定电流 (使用组 B / UL 1059)	35 A
额定电流 (使用组 C / UL 1059)	33 A
额定电流 (使用组 D / UL 1059)	5 A
参见认证参数	规格为最大值，详情参见认证证书。
最小爬电距离	9.6 mm
最小电气间隙	6.9 mm

包装

包装	盒装
VPE 长度	349 mm
VPE 宽度	134 mm
VPE 高度	40 mm

技术数据

以 mm 为单位的间距 (混合)	标称值: 3.81 混合组件: Signal
间距，单位 mm (信号)	3.81 mm
以英寸为单位的间距 (混合)	标称值: 3.81 混合组件: Signal
间距，单位英寸 (信号)	0.15 "
回路数 (混合)	标称值: 3.81 混合组件: Signal
回路数 (信号)	6
每个回路的焊针数量 (混合)	混合组件: Signal 标称值: 2.5 A
每个回路的焊针数量 (信号)	1
焊针规格 (混合)	焊针规格: 0.8 x 0.8mm 混合组件: Signal
焊针规格 (信号)	0.8 x 0.8mm
焊针规格 = d 公差 (混合)	焊针规格 = d tolerance: 带前缀公差下限（表示为最小值）: -0,03 带前缀公差上限（表示为最大值）: +0,01 公差, 单位: mm 混合组件: Signal
焊针规格 = d 公差 (信号)	-0,03 / +0,01 mm
焊孔直径 (混合)	混合组件: Signal 标称值: 2.5 A
印刷线路板孔直径 (信号)	1.3 mm
焊孔直径公差 (混合)	混合组件: Signal 焊接孔直径公差 (D): ± .1 mm
印刷线路板孔直径公差 (信号)	± .1 mm
L2 （mm）	7.62 mm
L2 （inch）	0.3 "
排数 (混合)	混合组件: Signal
排数 (信号)	2
触点材料 (混合)	混合组件: Signal 触点材料: CuMg
触点材料 (信号)	CuMg
触点表面 (混合)	混合组件: Signal 插针镀层: 镀锡
触点表面 (信号)	镀锡
焊接联接的叠层结构 (混合)	焊接连接的叠层结构: 材料: Ni 叠层强度: 最小: 1 µm 最大: 3 µm 材料: Sn 叠层强度: 最小: 4 µm 最大: 8 µm 混合组件: Signal
焊接连接的焊层结构 (信号)	1-3 µm Ni / 4-8 µm Sn
插头触点的叠层结构 (混合)	插头触点的叠层结构: 材料: Ni 叠层强度: 最小: 1 µm 最大: 3 µm 材料: Sn 叠层强度: 最小: 4 µm 最大: 8 µm 混合组件: Signal
插头触点的叠层结构 (信号)	1-3 µm Ni / 4-8 µm Sn
针对过电压级/污染等级 II/2 的额定电压 (混合)	混合组件: Signal 标称值: 2.5 A
针对过电压级 / 污染等级 II/2污染的额定电压 (信号)	320 V
针对过电压级/污染等级 III/2 的额定电压 (混合)	混合组件: Signal 标称值: 2.5 A
针对过电压级 / 污染等级 III/2污染的额定电压 (信号)	160 V
针对过电压级/污染等级 III/3 的额定电压 (混合)	混合组件: Signal 标称值: 2.5 A
针对过电压级 / 污染等级 III/3污染的额定电压 (信号)	160 V
针对过电压级 / 污染等级 II/2污染的额定脉冲电压 (混合)	混合组件: Signal 标称值: 2.5 A
针对过电压级 / 污染等级 II/2污染的额定脉冲电压 (信号)	2.5 kV
针对过电压级 / 污染等级 III/2污染的额定脉冲电压 (混合)	混合组件: Signal 标称值: 2.5 A
针对过电压级 / 污染等级 III/2污染的额定脉冲电压 (信号)	2.5 kV
针对过电压级 / 污染等级 III/3污染的额定脉冲电压 (混合)	混合组件: Signal 标称值: 2.5 A
针对过电压级 / 污染等级 III/3污染的额定脉冲电压 (信号)	2.5 kV
额定电流，回路数 (Tu=40°C) (混合)	混合组件: Signal 最小: 14.2 A
额定电流，回路数 (Tu=20°C) (混合)	混合组件: Signal 最小: 14.2 A
短时耐受电流容量 (混合)	瞬时耐电流: 3 x 1s ， 80 A 混合组件: Signal
短时耐受电流阻抗 (信号)	3 x 1s ， 80 A
爬电距离 (混合)	混合组件: Signal 最小: 14.2 A
电气间隙 (混合)	混合组件: Signal 最小: 14.2 A
额定电压 (使用组 B / CSA) (混合)	混合组件: Signal 标称值: 2.5 A
额定电压 (使用组 B / CSA) (信号)	300 V
额定电压 (使用组 C / CSA) (混合)	混合组件: Signal 标称值: 2.5 A
额定电压 (使用组 C / CSA) (信号)	50 V
额定电流 (使用组 B / CSA) (混合)	混合组件: Signal 标称值: 2.5 A
额定电流 (使用组 B / CSA) (信号)	9 A
额定电流 (使用组 C / CSA) (混合)	混合组件: Signal 标称值: 2.5 A
额定电流 (使用组 C / CSA) (信号)	9 A
额定电流 (使用组 D / CSA) (混合)	混合组件: Signal 标称值: 2.5 A
额定电流 (使用组 D / CSA) (信号)	9 A
额定电压 (使用组 B / UL 1059) (混合)	混合组件: Signal 标称值: 2.5 A
额定电压 (使用组 B / UL 1059) (信号)	300 V
额定电压 (使用组 C / UL 1059) (混合)	混合组件: Signal 标称值: 2.5 A
额定电压 (使用组 C / UL 1059) (信号)	50 V
额定电压 (使用组 D / UL 1059) (混合)	混合组件: Signal
额定电流 (使用组 B / UL 1059) (混合)	混合组件: Signal 标称值: 2.5 A
额定电流 (使用组 B / UL 1059) (信号)	5 A
额定电流 (使用组 C / UL 1059) (混合)	混合组件: Signal 标称值: 2.5 A
额定电流 (使用组 C / UL 1059) (信号)	5 A
额定电流 (使用组 D / UL 1059) (混合)	混合组件: Signal

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 电源端子的技术参数
• 信号触点的技术数据：50V / 5A，剥皮长度 8mm
• 额定电流大小与额定截面积和产品的位数有关系
• 图表规格：P1=7.62 mm; P2=3.81 mm
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• MFX 和 MSFX: X= 中间法兰的位置，例如 MF2，MSF3
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
