SV-SMT 7.62HP/02/90MF2 SC/6 2.6SN BX

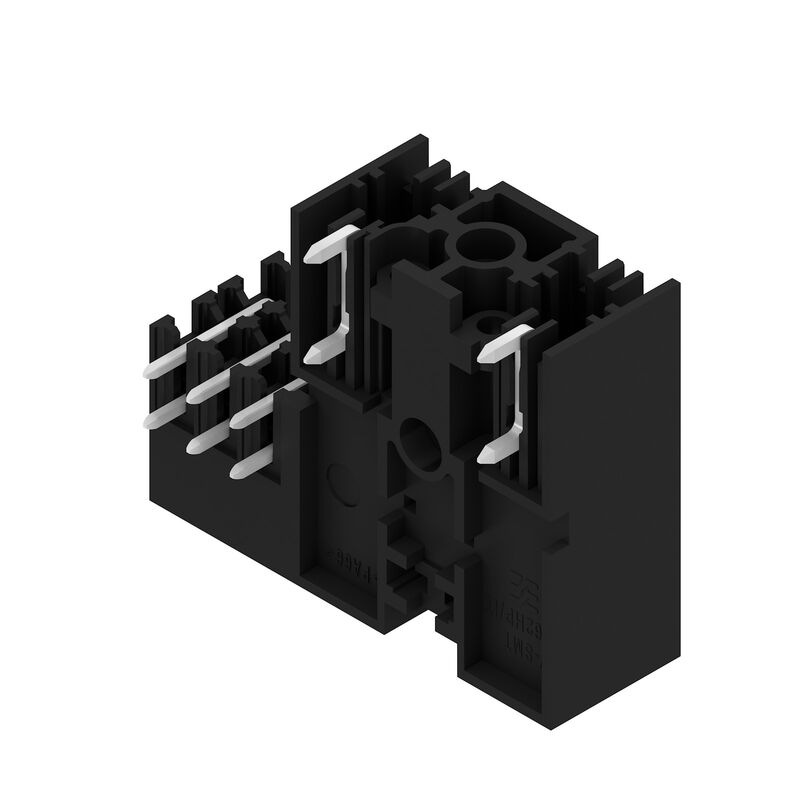

Zdjęcie produktu
SV-SMT 7.62HP/02/90MF2 SC/6 2.6SN BX
Zdjęcie produktu
SV-SMT 7.62HP/02/90MF2 SC/6 2.6SN BX
Rysunek wymiarowany

SV-SMT 7.62HP/02/90MF2 SC/6 2.6SN BX

Ten produkt będzie wkrótce niedostępny.

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Bride centrale, Raccordement soudé THT/THR, 7.62 mm, Nombre de pôles: 2, 90°, Longueur du picot à souder (l): 2.6 mm, étamé, noir, Boîte

N. articolo 2529720000
데이터 시트 다운로드 Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Jest odpowiednikiem 2 Produkty pokrewne 4
Homologaciones Informations générales de commande Dimensiones y pesos Conformité environnementale du produit Caractéristiques du système Datos del material Datos nominales conformes a IEC Dane znamionowe wg UL 1059 Embalaje Datos técnicos Fontos megjegyzés Classifications

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Bride centrale, Raccordement soudé THT/THR, 7.62 mm, Nombre de pôles: 2, 90°, Longueur du picot à souder (l): 2.6 mm, étamé, noir, Boîte
Order No.
2529720000
Type
SV-SMT 7.62HP/02/90MF2 SC/6 2.6SN BX
GTIN (EAN)
4050118539622
Qty.
54 szt.
parametry produktu
IEC: 1000 V / 41 A
UL: 300 V / 33 A
opakowanie
skrzynia
Delivery status
W przyszłości ten artykuł nie będzie już dostępny.
Last order date
/Date(1806444000000)/

Dimensiones y pesos

Depth
28,3 mm
Depth (inches)
1,114 inch
Height
14 mm
Height (inches)
0,551 inch
Height of lowest version
11,4 mm
Width
35,26 mm
Byggbredd (tum)
1,388 inch
Net weight
3,34 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Caractéristiques du système

Product family
OMNIMATE Power - série BV/SV 7.62HP
Type of connection
보드 결선
Mounting onto the PCB
Соединение THT/THR под пайку
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Outgoing elbow
90°
Number of poles
2
Number of solder pins per pole
2
Solder pin length (l)
2,6 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
0,8 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
15,24 mm
L1 in inches
0,6 "
L2 w mm
7,62 mm
L2 in inch
0,3 "
Number of rows
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
bezpieczny w razie dotknięcia wierzchem dłoni nad obwodem drukowanym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Rezystancja skrośna
2,00 mΩ
element kodowany
Tak
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Datos del material

Insulating material
PA 9T
Colour
fekete
Colour chart (similar)
RAL 9011
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 500
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Contact material
Stop Cu
Contact surface
cynowana
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn matowe
Layer structure of plug contact
1...3 µm Ni / 4...6 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
130 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
130 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
41 A
Rated current, max. number of poles (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Rated current, max. number of poles (Tu=40°C)
41 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/2
630 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1s z 420 A

Dane znamionowe wg UL 1059

Institut (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
33 A
Rated current (Use group C / UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.
Povrchová vzdálenost, min.
9,6 mm
Vzdušná vzdálenost, min.
6,9 mm

Embalaje

Packaging
Caja
VPE length
338 mm
VPE width
130 mm
VPE height
33 mm

Datos técnicos

Pitch in mm (hybrid)
  • nominal:
    3,81 mm
  • Hybrid component:
    Signal
Pitch in mm (Signal)
3.81 mm
Rozteč v palcích (hybrid)
  • nominale:
    0,15 "
  • Componente ibrido:
    Signal
Pitch in inches (Signal)
0.15 "
Pole count (hybrid)
  • nominell:
    6
  • Hybridkomponent:
    Signal
Antal poler (Signal)
6
Number of solder pins per pole (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    1
Liczba kołków lutowniczych na biegun (Signal)
1
Solder pin dimensions (hybrid)
  • Wymiary kołka lutowniczego:
    0,8 x 0,8 mm
  • Element hybrydowy:
    Signal
Wymiary kołka lutowniczego (Sygnał)
0,8 x 0,8 mm
Solder pin dimensions = d tolerance (hybrid)
  • Wymiary kołka lutowniczego = d tolerancja:
    • Dolny zakres tolerancji z prefiksem (oznacza minimum):
      -0,03
    • Górny zakres tolerancji z prefiksem (oznacza maksimum):
      +0,01
    • Tolerancja, jednostka:
      mm
  • Element hybrydowy:
    Signal
Wymiary kołka lutowniczego = d tolerancja (sygnał)
-0,03 / +0,01 mm
Bestückungsloch-Durchmesser (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    1,3 mm
Średnica otworu w płytce drukowanej (Signal)
1.3 mm
Bestückungsloch-Durchmesser Toleranz (Hybrid)
  • Element hybrydowy:
    Signal
  • Tolerancja średnicy otworu oczka lutowniczego (D):
    ± 0,1 mm
  • Tolerancja średnicy otworu oczka lutowniczego (D):
    + 0,1 mm
Tolerancja średnicy otworu w płytce drukowanej (Sygnał)
± 0,1 mm
L2 in mm
7,62 mm
L2 in inch
0,3 "
Number of rows (hybrid)
  • Element hybrydowy:
    Signal
Liczba rzędów (Sygnał)
2
Contact material (hybrid)
  • Element hybrydowy:
    Signal
  • Materiał styków:
    CuMg
Materiał styku (Sygnał)
CuMg
Contact surface (hybrid)
  • Element hybrydowy:
    Signal
  • Powierzchnia styku:
    cynowana
Powierzchnia styku (Sygnał)
cynowana
Layer structure of the solder connection (hybrid)
  • Struktura warstwowa przyłącza lutowanego:
    • Materiał:
      Ni
    • Siła warstwy:
      • min.:
        1 µm
      • maks.:
        3 µm
    • Materiał:
      Sn
    • Siła warstwy:
      • min.:
        4 µm
      • maks.:
        8 µm
  • Element hybrydowy:
    Signal
Struktura warstwowa przyłącza lutowanego (sygnał)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • Struktura warstwowa wtyku:
    • Materiał:
      Ni
    • Siła warstwy:
      • min.:
        1 µm
      • maks.:
        3 µm
    • Materiał:
      Sn
    • Siła warstwy:
      • min.:
        4 µm
      • maks.:
        8 µm
  • Element hybrydowy:
    Signal
Struktura warstwowa wtyku (sygnał)
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    320 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal)
320 V
Napięcie znamionowe dla klasy przepięć / stopnia zanieczyszczenia III/2 (hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    160 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal)
160 V
Rated voltage for overvoltage class / pollution severity level III/3 (hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    160 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    2,5 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/3 (hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    2,5 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal)
2.5 kV
Krótkotrwały prąd wytrzymywany (hybrydowe)
  • odporność na zwarcia:
    3 x 1s z 80 A
  • Element hybrydowy:
    Signal
Krótkoterminowa odporność na impulsy prądowe (Sygnał)
3 x 1s z 80 A
Droga upływu (hybrydowe)
  • Element hybrydowy:
    Signal
  • min.:
    4,38 mm
Rozstaw (hybrydowe)
  • Element hybrydowy:
    Signal
  • min.:
    3,6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    300 V
Napięcie znamionowe (grupa użytkowa B / CSA) (Sygnał)
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    50 V
Napięcie znamionowe (grupa użytkowa C / CSA) (Sygnał)
50 V
Prąd znamionowy (grupa użytkowa B / CSA) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    9 A
Prąd znamionowy (grupa użytkowa B / CSA) (Sygnał)
9 A
Prąd znamionowy (grupa użytkowa C / CSA) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    9 A
Prąd znamionowy (grupa użytkowa C / CSA) (Sygnał)
9 A
Prąd znamionowy (grupa użytkowa D / CSA) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    9 A
Prąd znamionowy (grupa użytkowa D / CSA) (Sygnał)
9 A
Napięcie znamionowe (grupa użytkowa B / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    300 V
Napięcie znamionowe (grupa użytkowa B / UL 1059] (Sygnał)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    50 V
Napięcie znamionowe (grupa użytkowa C / UL 1059] (Sygnał)
50 V
Napięcie znamionowe (grupa użytkowa D / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059] (Sygnał)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    5 A
Prąd znamionowy (grupa użytkowa B / UL 1059) (Sygnał)
5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (Sygnał)
5 A
Prąd znamionowy (grupa użytkowa D / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes

• Технические данные приведены для силовых контактов
• Технические данные сигнальных контактов 50 В/5 A, длина снятия изоляции 8 мм
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Параметры диаграммы: P1=7,62 мм; P2=3,81 мм
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• MFX и MSFX: X= положение среднего фланца, например MF2, MSF3
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
