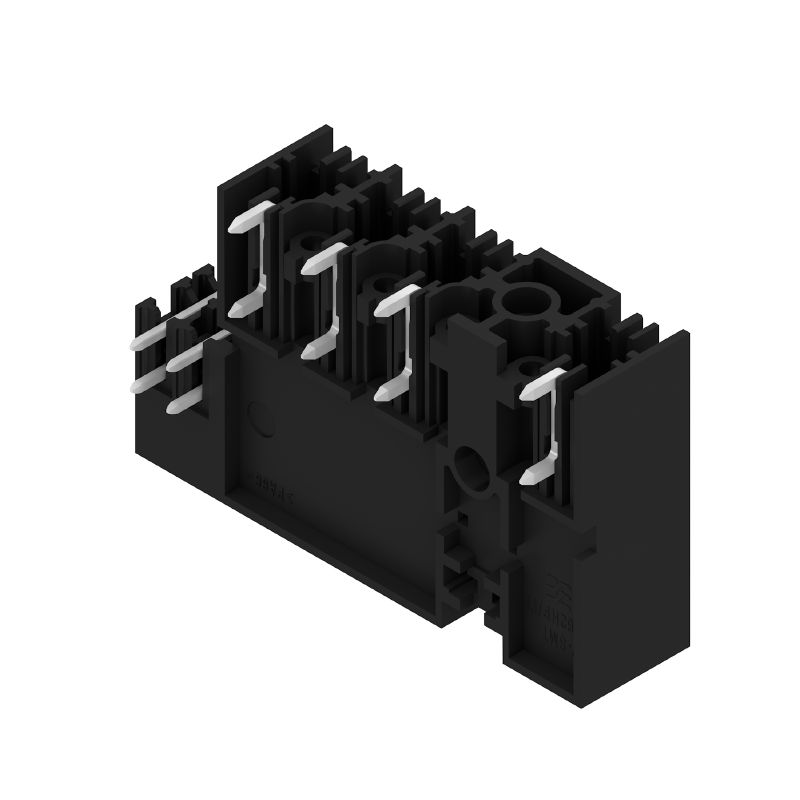

SV-SMT 7.62HP/04/90MF2 SC/4 2.6SN BX
Produktillustration
SV-SMT 7.62HP/04/90MF2 SC/4 2.6SN BX
Produktillustration
SV-SMT 7.62HP/04/90MF2 SC/4 2.6SN BX
Dimensional drawing

SV-SMT 7.62HP/04/90MF2 SC/4 2.6SN BX

PCB plug-in connector, male header, closed side, Middle flange, THT/THR solder connection, 7.62 mm, Number of poles: 4, 90°, Solder pin length (l): 2.6 mm, tinned, black, Box

Référence produit 2626800000
Fiche technique Engineering Support Product Downloads
Aksesuarlar 1 Är en motdel till 2 İlgili ürünler 4
Approvals General ordering data Rozměry a hmotnosti Environmental Product Compliance System specifications Údaje o materiálu Jmenovité údaje podle IEC Données nominales selon UL 1059 Balení Technické údaje Important note Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, male header, closed side, Middle flange, THT/THR solder connection, 7.62 mm, Number of poles: 4, 90°, Solder pin length (l): 2.6 mm, tinned, black, Box
Číslo objednávky
2626800000
Typ
SV-SMT 7.62HP/04/90MF2 SC/4 2.6SN BX
GTIN (EAN)
4050118630060
Množství
36 Pièce
Indices de produit
IEC: 1000 V / 41 A
UL: 300 V / 33 A
Emballage
Boîte

Rozměry a hmotnosti

Hloubka
28,3 mm
Hloubka (v palcích)
1,114 inch
Výška
14 mm
Výška (v palcích)
0,551 inch
Hauteur version la plus basse
11,4 mm
Šířka
46,69 mm
Szélesség (coll)
1,838 inch
Čistá hmotnost
22,22 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

System specifications

Skupina produktů
OMNIMATE Power - series BV/SV 7.62HP
Typ připojení
Conexión de tarjetas
Montáž na PCB desku
Raccordement soudé THT/THR
Rozteč v mm (P)
7,62 mm
Rozteč v palcích (P)
0,3 "
Výstupní tvarovka
90°
Počet pólů
4
Počet pájených kolíků na pól
2
Pájecí kolík, délka (l)
2,6 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Rozměry pájecích pinů
0,8 x 1,0 mm
Průměr otvoru pájecího očka (D)
1,4 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
30,48 mm
L1 v palcích
1,2 "
L2 en mm
3,81 mm
L2 in inch
0,15 "
Počet řad
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
safe to back of hand above the printed circuit board
Protection au toucher selon DIN VDE 0470
IP 20
Résistance de passage
2,00 mΩ
Codable
Oui
Zásuvná síla / pól, max.
12 N
Tažná síla / pól, max.
7 N

Údaje o materiálu

Izolační materiál
PA 9T
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Materiál kontaktu
Alliage de cuivre
Povrch kontaktu
étamé
Struktura vrstev pájeného připojení
1...3 µm Ni / 4...6 µm Sn mat
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
130 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
130 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
41 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 420 A

Données nominales selon UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
33 A
Jmenovitý proud (aplikační skupina C / UL 1059)
33 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Ligne de fuite, min.
9,6 mm
Ligne d’air, min.
6,9 mm
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Balení

Balení
Box
Délka VPE
338 mm
Šířka VPE
130 mm
Výška VPE
20 mm

Technické údaje

Pas en mm (hybride)
  • nominal:
    3,81 mm
  • Hybrid component:
    Signal
Rozteč v mm (signál)
3.81 mm
Pas en pouces (hybride)
  • nominal:
    0,15 "
  • Hybrid component:
    Signal
Rozteč v palcích (signál)
0.15 "
Počet pólů (hybrid)
  • nominal:
    4
  • Composant hybride:
    Signal
Number of poles (Signal)
4
Počet pájených kolíků na pól (hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    1
Number of solder pins per pole (Signal)
1
Rozměry pájecích pinů (hybrid)
  • Dimensions du picot à souder:
    0,8 x 0,8 mm
  • Composant hybride:
    Signal
Dimensions du picot à souder (Signal)
0,8 x 0,8 mm
Rozměry pájecích pinů = d tolerance (hybrid)
  • Dimensions du picot à souder = d tolérance:
    • Tolérance supérieure avec préfixe (tableau de baie minimale):
      -0,03
    • Tolérance supérieure avec préfixe (tableau de baie maximale):
      +0,01
    • Tolérance, unité:
      mm
  • Composant hybride:
    Signal
Dimension du picot à souder = tolérance d (Signal)
-0,03 / +0,01 mm
Diamètre du trou d'implantation (hybride)
  • Composant hybride:
    Signal
  • nominal:
    1,3 mm
Diamètre du trou du circuit imprimé (Signal)
1.3 mm
Tolérance du diamètre du trou d'implantation (hybride)
  • Composant hybride:
    Signal
  • Tolérance du diamètre du trou d'implantation (D):
    ± 0,1 mm
  • Tolérance du diamètre du trou d'implantation (D):
    + 0,1 mm
Tolérance sur le diamètre du trou du circuit imprimé (Signal)
± 0,1 mm
L2 in mm
3,81 mm
L2 in inch
0,15 "
Počet řad (hybrid)
  • Composant hybride:
    Signal
Nombre de rangées (Signal)
2
Materiál kontaktu (hybrid)
  • Composant hybride:
    Signal
  • Matériau des contacts:
    CuMg
Matériau des contacts (Signal)
CuMg
Povrch kontaktu (hybrid)
  • Composant hybride:
    Signal
  • Surface du contact:
    étamé
Surface du contact (Signal)
étamé
Struktura vrstev pájeného připojení (hybrid)
  • Structure en couches du raccordement soudé:
    • Matériel .:
      Ni
    • Résistance de la couche:
      • min.:
        1 µm
      • max.:
        3 µm
    • Matériel .:
      Sn
    • Résistance de la couche:
      • min.:
        4 µm
      • max.:
        8 µm
  • Composant hybride:
    Signal
Structure en couches du raccordement soudé (Signal)
1-3 µm Ni / 4-8 µm Sn
Struktura vrstev kontaktu konektoru (hybrid)
  • Structure en couches du contact mâle:
    • Matériel .:
      Ni
    • Résistance de la couche:
      • min.:
        1 µm
      • max.:
        3 µm
    • Matériel .:
      Sn
    • Résistance de la couche:
      • min.:
        4 µm
      • max.:
        8 µm
  • Composant hybride:
    Signal
Structure en couches du contact mâle (Signal)
1-3 µm Ni / 4-8 µm Sn
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění II/2 (hybrid)
  • Composant hybride:
    Signal
  • nominal:
    320 V
Tension nominale pour classe de surtension / degré de pollution niveau II/2 (Signal)
320 V
Tension d’impulsion nominale pour classe de surtension / degré de pollution niveau III/2 (hybride)
  • Composant hybride:
    Signal
  • nominal:
    160 V
Tension nominale pour classe de surtension / degré de pollution niveau III/2 (Signal)
160 V
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění III/3 (hybrid)
  • Composant hybride:
    Signal
  • nominal:
    160 V
Tension nominale pour classe de surtension / degré de pollution niveau III/3 (Signal)
160 V
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění II/2 (hybrid)
  • Composant hybride:
    Signal
  • nominal:
    2,5 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau II/2 (Signal)
2.5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (hybrid)
  • Composant hybride:
    Signal
  • nominal:
    2,5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (signál)
2.5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (hybrid)
  • Composant hybride:
    Signal
  • nominal:
    2,5 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau III/3 (Signal)
2.5 kV
Résistance aux pics de courant (hybride)
  • Tenue aux courants de faible durée:
    3 x 1s mit 80 A
  • Composant hybride:
    Signal
Résistance courant de crête (Signal)
3 x 1s mit 80 A
Ligne de fuite (hybride)
  • Composant hybride:
    Signal
  • min.:
    4,38 mm
Ligne d’air (hybride)
  • Composant hybride:
    Signal
  • min.:
    3,6 mm
Jmenovité napětí (aplikační skupina B / CSA) (Hybrid)
  • Composant hybride:
    Signal
  • nominal:
    300 V
Tension nominale (groupe d'utilisation B / CSA) (Signal)
300 V
Jmenovité napětí (aplikační skupina C / CSA) (Hybrid)
  • Composant hybride:
    Signal
  • nominal:
    50 V
Tension nominale (groupe d'utilisation C / CSA) (Signal)
50 V
Courant nominal (groupe d'utilisation B / CSA) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    9 A
Courant nominal (groupe d'utilisation B / CSA) (Signal)
9 A
Courant nominal (groupe d'utilisation C / CSA) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    9 A
Courant nominal (groupe d'utilisation C / CSA) (Signal)
9 A
Courant nominal (groupe d'utilisation D / CSA) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    9 A
Courant nominal (groupe d'utilisation D / CSA) (Signal)
9 A
Tension nominale (groupe d'utilisation B / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    300 V
Tension nominale (groupe d'utilisation B / UL 1059) (Signal)
300 V
Tension nominale (groupe d'utilisation C / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    50 V
Tension nominale (groupe d'utilisation C / UL 1059) (Signal)
50 V
Tension nominale (groupe d'utilisation D / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    300 V
Tension nominale (groupe d'utilisation D / UL 1059) (Signal)
300 V
Courant nominal (groupe d'utilisation B / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    5 A
Courant nominal (groupe d'utilisation B / UL 1059) (Signal)
5 A
Courant nominal (groupe d'utilisation C / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    5 A
Courant nominal (groupe d'utilisation C / UL 1059) (Signal)
5 A
Courant nominal (groupe d'utilisation D / UL 1059) (Hybride)
  • Composant hybride:
    Signal

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky

• Les caractéristiques techniques portent sur les contacts de puissance
• Caractéristiques électriques des contacts de signalisation : 50 V / 5 A, longueur de dénudage 8 mm
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Données du schéma : P1=7,62 mm ; P2=3,81 mm
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• MFX et MSFX: X= position de la bride centrale par ex. MF2, MSF3
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
