TOPH 24VDC 48VDC2A
Podobné ilustraci
TOPH 24VDC 48VDC2A
Schéma připojení
TOPH 24VDC 48VDC2A
Dimensional drawing
TOPH 24VDC 48VDC2A
Miscellaneous

TOPH 24VDC 48VDC2A

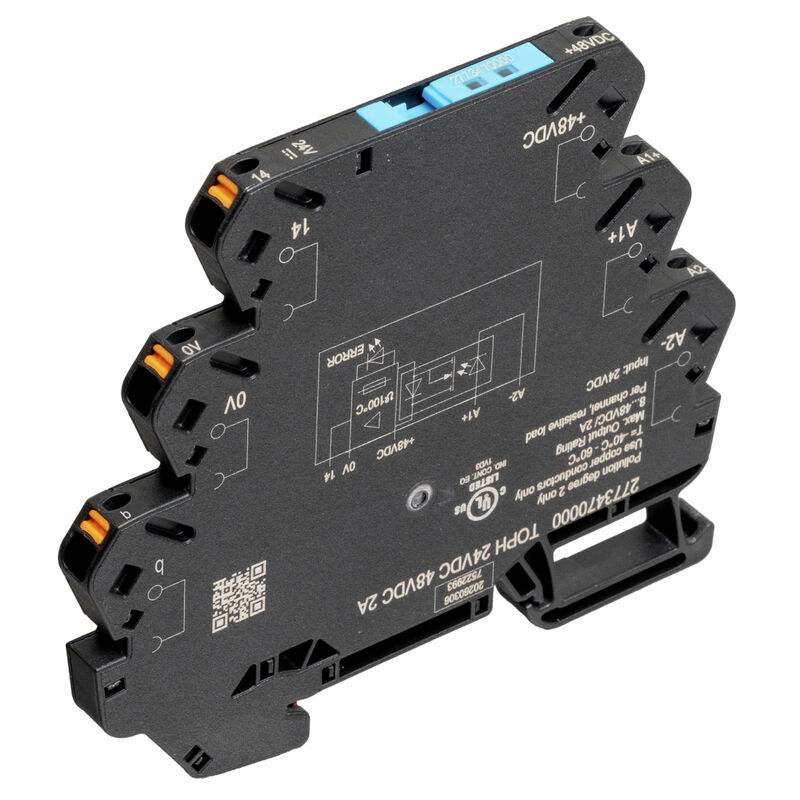

TERMSERIES-compact, Halbleiterrelais, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 8…48 VDC, Dauerstrom: 2 A, PUSH IN

ID výrobku 2773470000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 27 Příbuzné výrobky 3
Approvals Allgemeine Bestelldaten Dimensions and weights Temperatures Probabilidad de avería Control side Load side Allgemeine Daten Coordinación de aislamiento Informations suplémentaires sur les agréments / standards Anschlussdaten Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197

Allgemeine Bestelldaten

Ausfuehrung
TERMSERIES-compact, Halbleiterrelais, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 8…48 VDC, Dauerstrom: 2 A, PUSH IN
Best.-Nr.
2773470000
Art
TOPH 24VDC 48VDC2A
GTIN (EAN)
4064675037248
Cantidad
1 Pieza

Dimensions and weights

Tiefe
82 mm
Depth (inches)
3,228 inch
Höhe
90 mm
Height (inches)
3,543 inch
Breite
6,4 mm
Breite (inch)
0,252 inch
Nettogewicht
28 g

Temperatures

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…60 °C
Humidity
5-85% relative humidity, Tu = 40°C, without condensation

Probabilidad de avería

MTTF
647 a

Control side

Nennsteuerspannung
24 V DC ±20 %
Intensidad nominal DC
4,2 mA
Nennleistung
101 mW
Statusanzeige
Zöld világítódióda
Piros LED
Védőáramkör
Csillapító dióda
Fojtódióda

Load side

Nennschaltspannung
8…48 VDC
Dauerstrom
2 A
max. Schaltfrequenz bei Nennlast
7 Hz
Einschaltverzögerung
481 µs
Ausschaltverzögerung
700 µs
Spannungsfall bei max. Last
<1 V
Kurzschlussfest
Sì
Ochranný obvod, strana zátěže
Nulová dioda
Odrušovací dioda
Typ kontaktu
1 Spínací kontakt (MOS-FET)

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Prüftaste vorhanden
No
Colour
black
Komponente mit Brennbarkeitsklasse nach UL94
  • Component:
    Housing
  • UL94 flammability rating:
    V-0
  • Component:
    Relay status indicator
  • UL94 flammability rating:
    V-2
  • Component:
    Pusher
  • UL94 flammability rating:
    V-0

Coordinación de aislamiento

Verschmutzungsgrad
2
Überspannungskategorie
III
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 8 mm
Spannungsfestigkeit Steuerseite - Lastseite
5 kVeff / 1min
Art der Isolation Eingang - Ausgang
reinforced insulation
Spannungsfestigkeit zur Tragschiene
4 kVeff / 1 Min.
Stupeň krytí
IP20

Informations suplémentaires sur les agréments / standards

Zertifikat-Nr. (cULus)
E141197

Anschlussdaten

Abisolierlänge
9 mm
Leiteranschlusstechnik
PUSH IN
Abisolierlänge Bemessungsanschluss
9 mm
Klemmbereich, Bemessungsanschluss
1,5 mm²
Sección de embornado, mín.
0,14 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Wire cross-section, solid, max.
1,5 mm²
Wire cross-section, solid, min. (AWG)
AWG 26
Wire cross-section, solid, max. (AWG)
AWG 14
Wire connection cross section, finely stranded, min.
0,35 mm²
Wire connection cross section, finely stranded, max.
2,5 mm²
Section de raccordement du conducteur, souple, min. (AWG)
AWG 26
Section de raccordement du conducteur, souple, max. (AWG)
AWG 14
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,14 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
1,5 mm²
Klingenmaß
0,6 x 3,5 mm

Classifications

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
