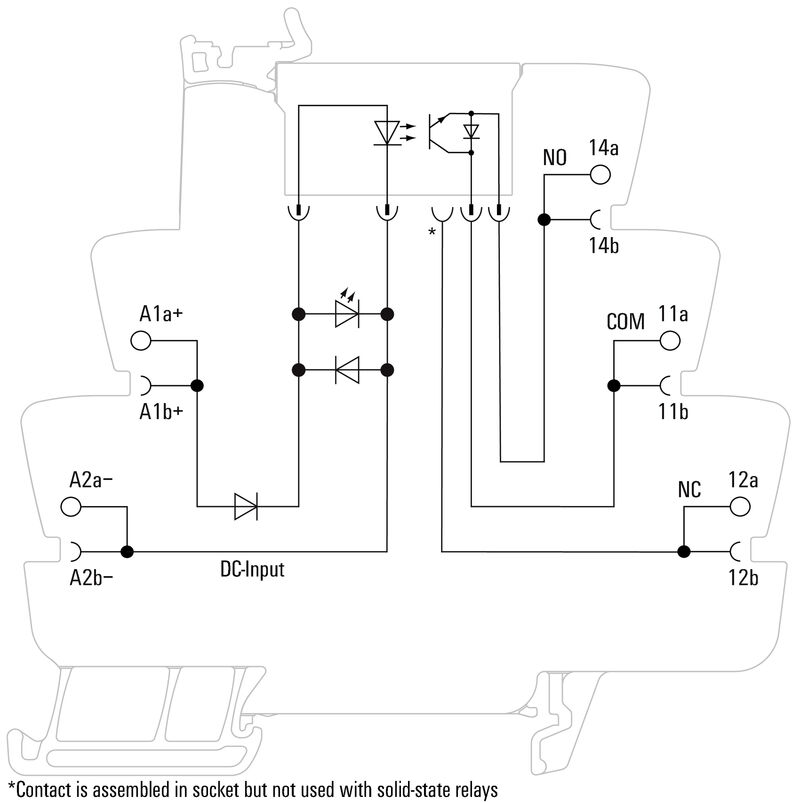

Schaltbild
TOZ 24VDC 48VDC0,1A
Maßbild
TOZ 24VDC 48VDC0,1A
Sonstiges
Typenschlüssel

TOZ 24VDC 48VDC0,1A

TERMSERIES, Solid-state relay, Rated control voltage: 24 V DC ±20 % , Rated switching voltage: 3... 48 V DC, Continuous current: 0.1 A, Tension-clamp connection

Art.-Nr. 1127050000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 27 Einzelteile 2 Verwandte Artikel 10
Approvals General ordering data Dimensions and weights Temperatures Ausfallwahrscheinlichkeit Environmental Product Compliance Bemessungsdaten UL Control side Load side 基本信息 Isolationskoordination Erweiterte Angaben Zulassungen / Normen Connection data Klassifikationen

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197

General ordering data

Utförande
TERMSERIES, Solid-state relay, Rated control voltage: 24 V DC ±20 % , Rated switching voltage: 3... 48 V DC, Continuous current: 0.1 A, Tension-clamp connection
Art.nr.
1127050000
Typ
TOZ 24VDC 48VDC0,1A
GTIN (EAN)
4032248908752
VPE
10 Stück

Dimensions and weights

Djup
87,8 mm
Depth (inches)
3,457 inch
Höjd
90,5 mm
Höhe (inch)
3,563 inch
Bredd
6,4 mm
Breite (inch)
0,252 inch
Nettovikt
29,3 g

Temperatures

Lagertemperatur
-40 °C...70 °C
Omgivningstemperatur
-20 °C…60 °C
Feuchtigkeit
5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung

Ausfallwahrscheinlichkeit

MTTF
3 765 a

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant with exemption
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Bemessungsdaten UL

Omgivningstemperatur (drift), max.
60 °C
Anslutningsdiameter AWG, min.
AWG 26
Anslutningsarea AWG, max.
AWG 14
Typ av ledare
starre Kupferleiter
feindrähtige Kupferleiter
Nedsmutsningsgrad
2

Control side

Märkstyrspänning
24 V DC ±20 %
Nennsteuerstrom
10 mA DC (±20 %)
Märkeffekt
280 mW
Statusindikering
LED grün
Schutzschaltung
Freilaufdiode
Verpolungsschutz
Eingangsfrequenz
300 Hz
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung
Nein
Ersättningsreläets spolspänning
24 V DC

Load side

Märkkopplingsspänning
3... 48 V DC
Normalspänning
0.1 A
Märkkopplingsström
100 mA
Inkopplingsfördröjning
<50 µs
Frånslagsfördröjning
<600 µs
Spannungsfall bei max. Last
≤ 1 V
Leckstrom
<10 µA
min. Schaltstrom
500 µA
Kortslutningssäker
Nein
Skyddskoppling lastsida
Freilaufdiode
Kontaktausführung
1 Schließer (Bipolarer Transistor)
max. Schaltfrequenz (DC Steuerspannung)
300 Hz

基本信息

Montageskena obestyckad
TS 35
Testknapp finns
Nein
Farbe
schwarz
UL94 brännbarhetsklass för komponent
  • Komponente:
    Gehäuse
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Haltebügel
  • Brennbarkeitsklasse nach UL94:
    V-0

Isolationskoordination

Märkspänning
300 V
Nedsmutsningsgrad
2
Överspänningskategori
III
Kryp- och luftsträcka styrsida - belastningssida
≥ 5,5 mm
Spänningstålighet styrsida - lastsida
2,5 kVeff
Spänningshållfasthet till montageskena
4 kVeff / 1 Min.
Stöthållspänning
6 kV (1,2/50 µs)
Skyddsklass
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (DNV)
TAA00001E5
Certifikat-Nr. (cULus)
E141197

Connection data

Ledaranslutningsteknik
Tension-clamp connection
Avisoleringslängd nominellt
8 mm
Anslutningsområde, märkarea
1,5 mm²
Klemmbereich, min.
0,14 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Ledardiameter, entrådig min.
0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5 mm²
Klingmått
0,6 x 3,5 mm

Klassifikationen

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
