特性
| 版本 | 多层模块化端子, PUSH IN, 其他, 16 mm², 联接点数量: 65, 层数: 3, TS 35, V-0, Wemid |
| 订货号 | 8000122097 |

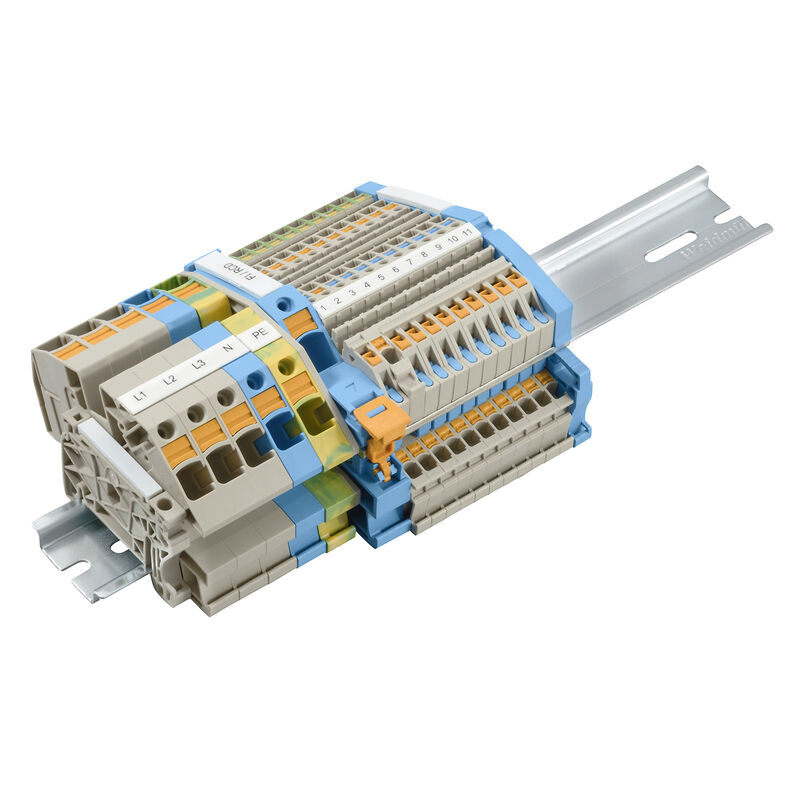

| 类型 | TR BD AITB BB 1RCD |
| GTIN (EAN) | 4099986844155 |
| 数量 | 1 PC |
| 深 | 50.1 mm |
| 深度 (英寸) | 1.972 inch |
| 高度 | 104.6 mm |
| 高度 (英寸) | 4.118 inch |
| 宽度 | 248 mm |
| 宽度 (英寸) | 9.764 inch |
| 净重 | 395 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 材料 | Wemid |
| 颜色编码 | 其他 |
| 触发元件颜色 | 其他 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 无 |
| 层数 | 3 |
| 层，内部桥接 | 无 |
| PE联接 | 是 |
| 导轨 | TS 35 |
| N功能 | 是 |
| PE 功能 | 是 |
| PEN功能 | 是 |
| 安装指导 | 直接安装 |
| 安装方式 | 直接安装 |
| 开放端 | 关闭的 |
| 防爆版 | 不 |
| 其他联接剥皮长度 | 10 mm |
| 螺丝刀口尺寸，其他联接 | 0.6 x 3.5 mm |
| 剥线长度 | 18 mm |
| 压接范围，最大 | 16 mm² |
| 压接范围，最小 | 0.14 mm² |
| 双线管状端头 最大导线横截面 | 6 mm² |
| 双线管状端头 最小导线横截面 | 0.5 mm² |
| 导线最大压接面积 AWG | AWG 4 |
| 导线最小压接面积 AWG | AWG 18 |
| 导线连接截面积，单股硬导线，最大 | 16 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 16 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 接线截面积，多股细导线，最大 | 16 mm² |
| 接线截面积，多股细导线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 16 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 联接点数量 | 65 |
| 联接类型 | PUSH IN |
| 螺丝刀口尺寸 | 1.0 x 5.5 mm |
| 连接方向 | 上方 |
| 安装指导 | 直接安装 |
| 导线最大压接面积 AWG | AWG 4 |
| 导线最小压接面积 AWG | AWG 18 |
| 导轨 | TS 35 |
| 标准 |
IEC 60947-7-1
IEC 60947-7-2 |
| 额定横截面 | 16 mm² |
| 额定电流 | 76 A |
| 最大电流 | 76 A |
| 标准 |
IEC 60947-7-1
IEC 60947-7-2 |
| 额定电压 (L / L) | 400 V |
| 额定电压 (L / N) | 250 V |
| 额定电压 (L / PE) | 250 V |
| 污染等级 | 3 |
| 过压等级 | III |
| 工程数据 | [WMC File 8000122097](https://mdcop.weidmueller.com/mediadelivery/asset/900_307860) |
| 用户文档 |
[8000122097 - TR BD AITB BB 1RCD DE WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313569)
[8000122097 - TR BD AITB BB 1RCD EN WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313570) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| ROHS | 一致 |
