特性
版本 | TERMSERIES, 多功能时间继电器, 空插座, 触点数量: 1, 转换触点, 额定控制电压: 24 V DC ±20 %, 持续电流: 10 A, PUSH IN |
订货号 | 2639740000 |

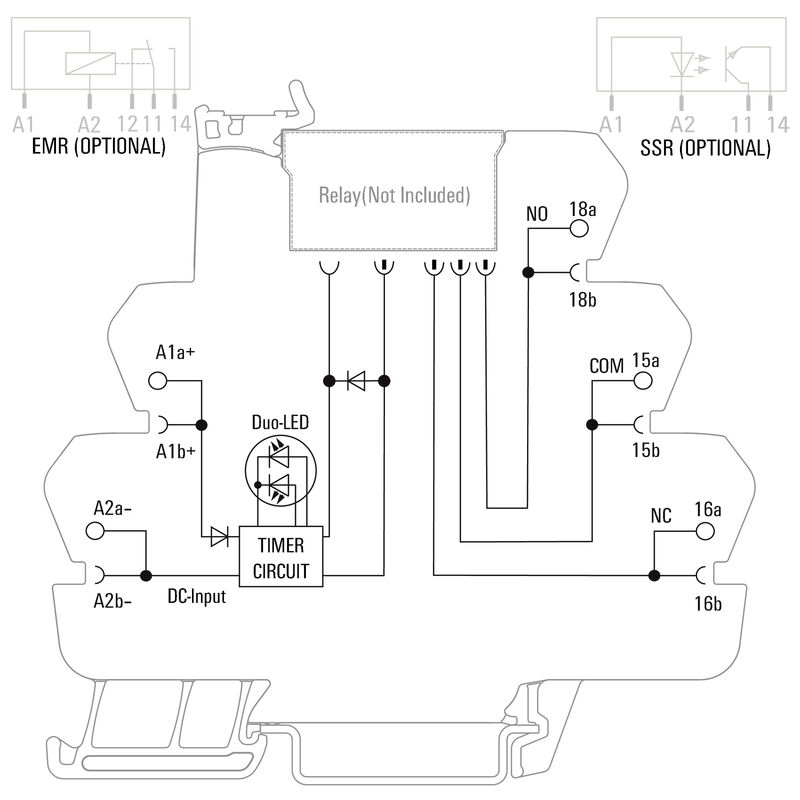

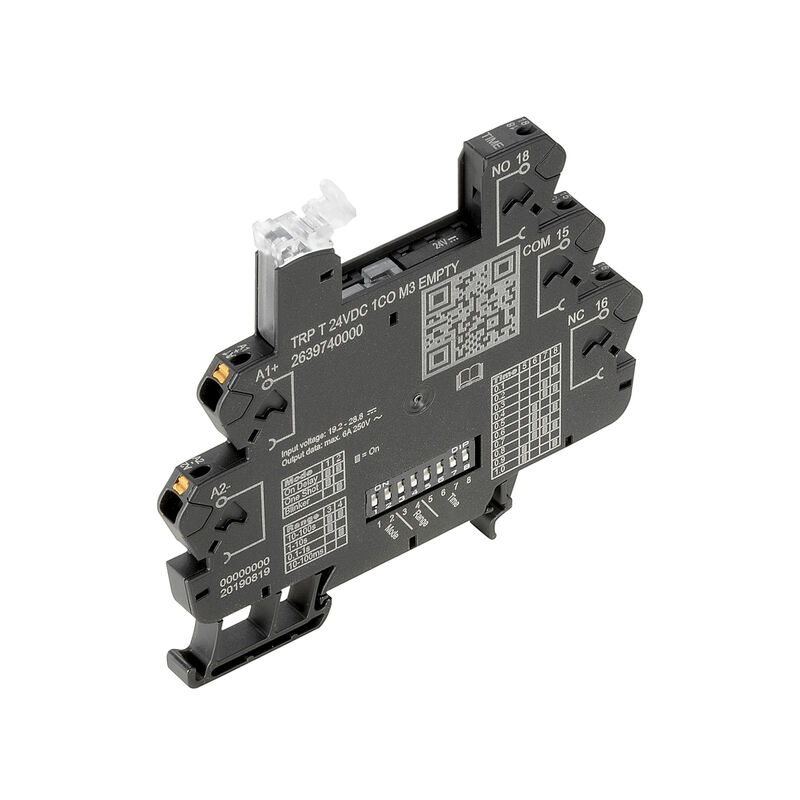

类型 | TRP T 24VDC 1CO M3 EMPTY |
GTIN (EAN) | 4050118797923 |
数量 | 10 PC |
深 | 87.8 mm |
深度 (英寸) | 3.457 inch |
高度 | 89.4 mm |
高度 (英寸) | 3.52 inch |
宽度 | 6.4 mm |
宽度 (英寸) | 0.252 inch |
净重 | 26 g |
存储温度 | -40 °C...85 °C |
工作温度 | -20 °C...60 °C |
湿度 | 5 至 95% 相对湿度,Tu = 40°C,非冷凝 |
MTTF | 977 a |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
最大环境温度 (工作时) | 60 °C |
接线面积 AWG,最小值 | AWG 26 |
接线面积 AWG,最大值 | AWG 14 |
导线类型 |
铜制硬导线
铜制软导线 |
污染等级 | 2 |
cURus 证书号 | E223759 |
额定控制电压 | 24 V DC ±20 % |
状态显示 |
双 LED 橙色: 继电器输出开启
绿色双 LED 灯:供电电压开启 绿色双 LED 闪烁:配置错误,没有功能 |
保护电路 | 飞轮二极管 |
替换继电器的线圈电压有别于额定控制电压 | 无 |
替换继电器的线圈电压 | 24 V DC |
时间范围 |
0.01 s - 0.1 s
0.1 s - 1 s 1 s - 10 s 10 s - 100 s |
设置容许误差限 | 5 % |
断电后最大恢复时间 | 50 ms |
基本精度 | ≤ 5%(刻度最终值) |
最小脉冲持续时间 | 50 ms |
重复精度 | ± 1 % |
额定开关电压 | 250 V AC |
持续电流 | 10 A |
最大开关电压,交流 | 250 V |
最大开关电压,直流 | 250 V |
触点类型 | 1 转换触点 |
工作海拔 |
≤ 2000 m
高于海平面 |
类型 | 空插座 |
导轨 | TS 35 |
测试按钮可用 | 否 |
机械开关位置指示器 | 无 |
颜色编码 | 黑色 |
阻燃等级符合 UL 94 | V-0 |
额定电压 | 250 V |
污染等级 | 2 |
过压等级 | III |
电气间隙和爬电距离,输入—输出 | ≥ 6 mm |
控制端 - 负载端间的耐压强度 | 4 kVeff / 1 Min |
开放式触点的介电强度 | 1 kVeff / 1 min |
安装导轨的介电强度 | 4 kVeff / 1 分钟 |
抗冲击耐压 | 6 kV (1.2/50 µs) |
防护等级 | IP20 |
证书号 (DNV) | TAA00001E5 |
cURus 证书号 | E223759 |
导线连接方式 | PUSH IN |
额定连接下的裸线长度 | 8 mm |
额定连接下的压接范围 | 1.5 mm² |
压接范围,最小 | 0.14 mm² |
压接范围,最大 | 2.5 mm² |
导线最小压接面积 AWG | AWG 26 |
导线最大压接面积 AWG | AWG 14 |
单股导线的最小压接面积 | 0.14 mm² |
单股导线最大截面 | 1.5 mm² |
单股导线的最小压接面积 (AWG) | AWG 26 |
单股导线的最大压接面积 (AWG) | AWG 16 |
最小多股导线接线截面积 | 0.14 mm² |
最大压接面积 软导线 | 2.5 mm² |
多股软导线的最小压接面积(AWG) | AWG 26 |
多股软导线的最大压接面积(AWG) | AWG 14 |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最小 | 0.14 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 | 1.5 mm² |
软导线的最小压接面积,带管状端头 (DIN 46228-1) | 0.14 mm² |
软导线的最大压接面积,带管状端头 (DIN 46228-1) | 2.5 mm² |
双线管状端头 最小导线横截面 | 0.5 mm² |
双线管状端头 最大导线横截面 | 1 mm² |
螺丝刀口尺寸 | 0.4 x 2.5 mm |
图片标题-10 | Graph |
认证/证书/一致性声明 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_94021) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_101322) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2639740000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2639740000) |
用户文档 |
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97431)
[Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97441) [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_102532) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001456 |
ETIM 7.0 | EC001456 |
ETIM 8.0 | EC001456 |
ETIM 9.0 | EC001456 |
ECLASS 9.0 | 27-37-16-03 |
ECLASS 9.1 | 27-37-16-03 |
ECLASS 10.0 | 27-37-16-03 |
ECLASS 11.0 | 27-37-16-03 |
ECLASS 12.0 | 27-37-16-03 |
ECLASS 13.0 | 27-37-16-03 |
ECLASS 14.0 | 27-37-16-03 |
认证 | ![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
cURus 证书号 | E223759 |
