继电器TXS SUPPLY

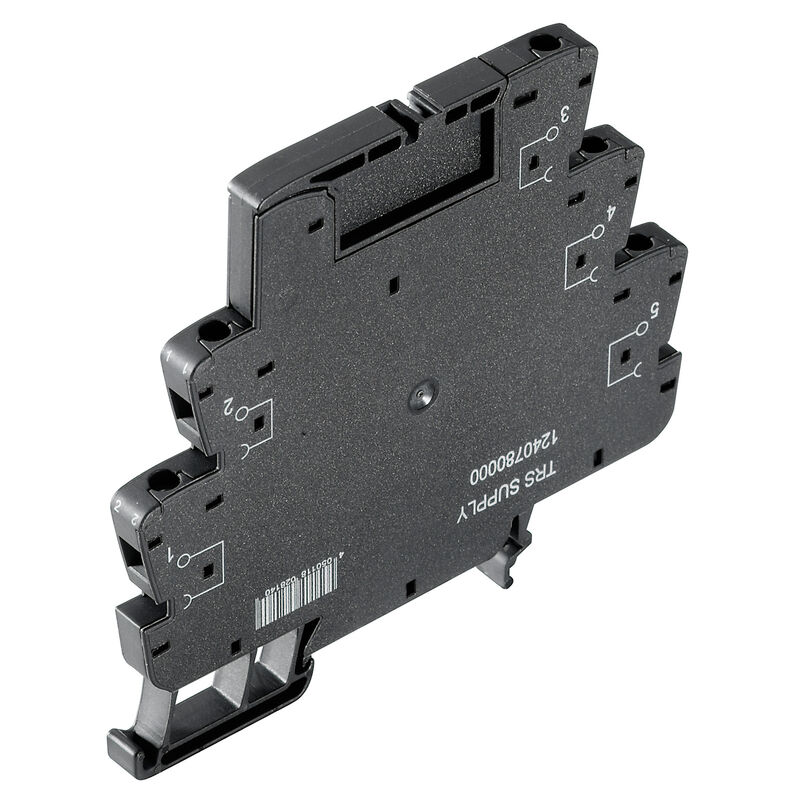

产品图片
继电器TXS SUPPLY

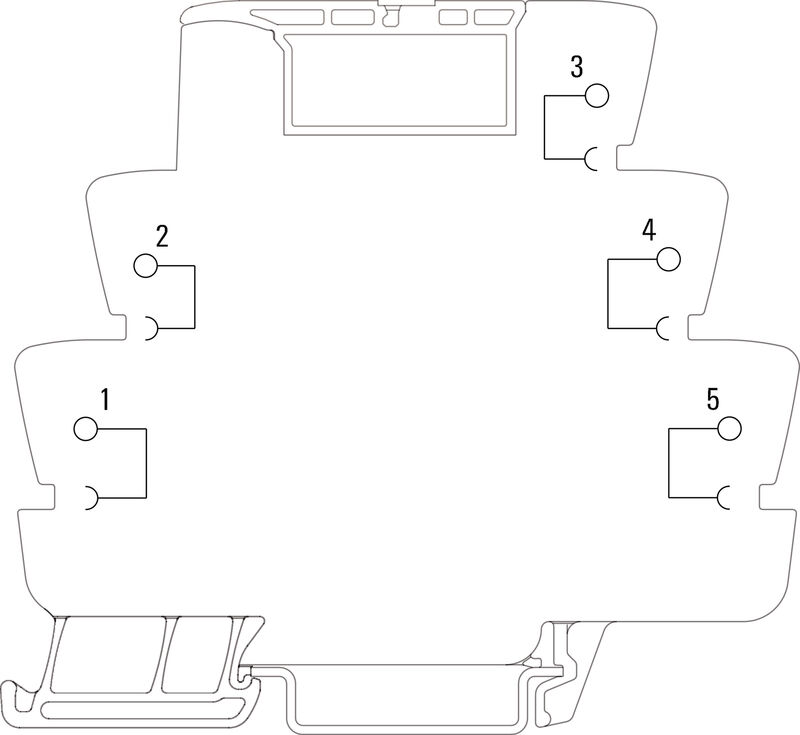

接线图
继电器TXS SUPPLY

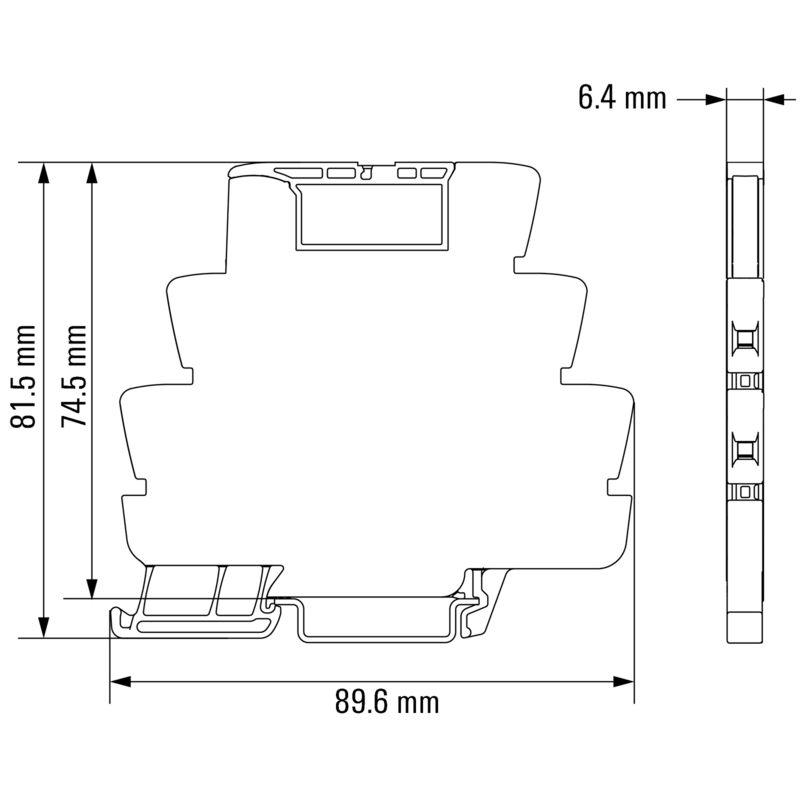

Dimensional drawing
继电器TXS SUPPLY
Miscellaneous
类型编码

继电器TXS SUPPLY

TERMSERIES, 供电模块, 触点数量: 5, , 持续电流: 10 A, 螺钉联接

商品编号 1240780000
下载技术数据页 工程支持 产品下载
配件 22 是附件 435 相关商品 3
通用订货数据 尺寸和重量 温度 环保产品合规 负载侧 基本信息 绝缘设计 联接参数 分类 审批

通用订货数据

版本
TERMSERIES, 供电模块, 触点数量: 5, , 持续电流: 10 A, 螺钉联接
订货号
1240780000
类型
TXS SUPPLY
GTIN (EAN)
4050118028140
数量
10  PC

尺寸和重量

深
81.5  mm
深度 (英寸)
3.209  inch
高度
89.6  mm
高度 (英寸)
3.528  inch
宽度
6.4  mm
宽度 (英寸)
0.252  inch
净重
24  g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...60 °C
湿度
5 至 95% 相对湿度，Tu = 40°C，非冷凝

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

负载侧

持续电流
10 A
最大开关电压，交流
250  V
最大开关电压，直流
250  V
触点类型
5

基本信息

工作海拔
≤ 2000 m
高于海平面
导轨
TS 35
颜色编码
黑色
UL94阻燃等级组件
  • 组件:
    外壳
  • UL94阻燃等级:
    V-0

绝缘设计

额定电压
300  V
污染等级
2
过压等级
III
控制端 - 负载端间的耐压强度
4 kVeff
抗冲击耐压
6 kV (1.2/50 µs)
防护等级
IP20

联接参数

导线连接方式
螺钉联接
额定连接下的裸线长度
8  mm
最大拧紧力矩
0.4  Nm
额定连接下的压接范围
1.5  mm²
压接范围，最小
0.14  mm²
压接范围，最大
2.5  mm²
导线最小压接面积 AWG
AWG 26
导线最大压接面积 AWG
AWG 14
单股导线的最小压接面积
0.14  mm²
单股导线最大截面
2.5  mm²
单股导线的最小压接面积 (AWG)
AWG 26
单股导线的最大压接面积 (AWG)
AWG 14
最小多股导线接线截面积
0.14  mm²
最大压接面积 软导线
2.5  mm²
多股软导线的最小压接面积(AWG)
AWG 26
多股软导线的最大压接面积(AWG)
AWG 14
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.25  mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
2.5  mm²
软导线的最小压接面积，带管状端头 (DIN 46228-1)
0.25  mm²
软导线的最大压接面积，带管状端头 (DIN 46228-1)
2.5  mm²
多股软导线的最小压接面积（双线）
0.5  mm²
多股软导线的最大压接面积（双线）
1  mm²
双线管状端头 最小导线横截面
0.5  mm²
双线管状端头 最大导线横截面
1  mm²
螺丝刀口尺寸
尺寸 PH0

分类

ETIM 6.0
EC002586
ETIM 7.0
EC002586
ETIM 8.0
EC002586
ETIM 9.0
EC002586
ETIM 10.0
EC002586
ECLASS 9.1
27-37-16-92
ECLASS 10.0
27-37-16-92
ECLASS 11.0
27-37-16-92
ECLASS 12.0
27-37-16-92
ECLASS 13.0
27-37-16-92
ECLASS 14.0
27-37-16-92
ECLASS 15.0
27-37-16-92

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
一致
